Натяжное устройство цепи V05182, C

Серийный номер

Бренд

Ponsse

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

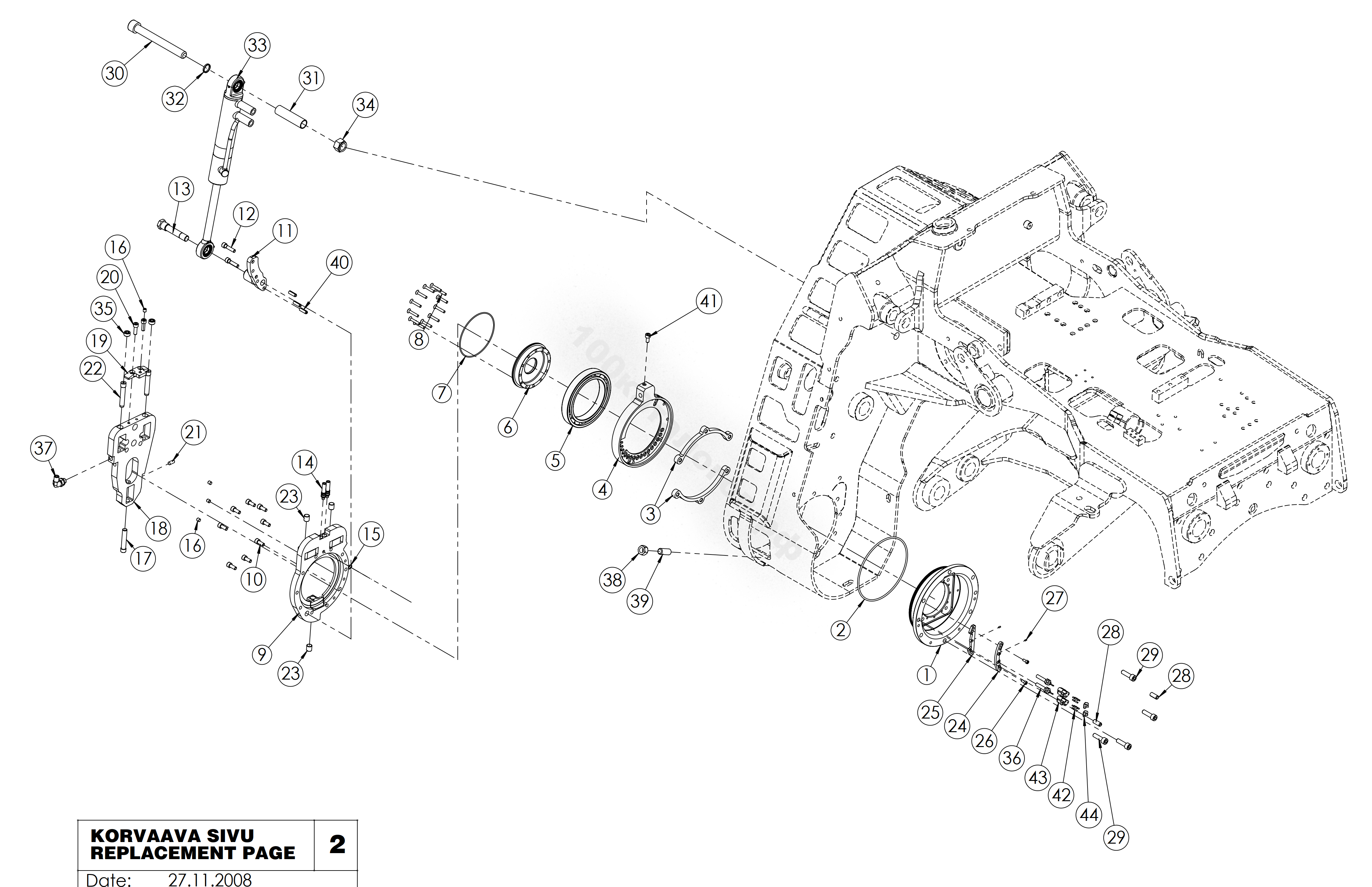

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	P17439	1	Переходное кольцо	-
2	0059913	1	О-кольцо	180X4
3	P25853	2	Плоская сталь с резьбой	-
4	P12118	1	Крепежная пластина	-
5	0058404	1	Шарикоподшипник с проточкой	-
6	230884	1	Крепление	-
7	0060041	1	О-кольцо	120,32X2,62 NBR 90 SHORE
8	0058467	12	Винт	-
9	P25942	1	Крепежная пластина	-
10	0043730	8	Винт	03108020 M8X20 12.9 DIN912
11	P26391	1	Крепление	-
12	0006924	2	Винт	M8X35 12.9 DIN912
13	P15559	1	Крепежный винт	-
14	P19978	2	Поршень, в сборе	-
15	0057170	1	О-кольцо	9,25X1,78 90 SHORE
16	0043771	4	Стопорный болт	04208008 M8X08 DIN913
17	P8240	1	Направляющий штифт	-
18	P15121	1	Крепежная пластина	-
19	P20010	1	Упор	-
20	0007021	2	Винт	03108025 M8X25 12.9 DIN912
21	0006833	1	Стопорный болт	M8X20 DIN914
22	P12237	2	Направляющий штифт	-
23	0058405	3	Втулка подшипника	-
24	P11908	1	Крепежная пластина	-
25	P11913	1	Крепежная пластина	-
26	220075	2	Винт	M5X12 12.9 DIN912
27	0006859	2	Стопорный болт	04203005 M3X06 12.9 DIN913
28	0013343	2	Пружинный шплинт	10X24MM DIN1481
29	0043750	4	Винт	03110035 M10X35 DC 12.9 DIN912
30	0055048	1	Винт аллена	M20X180 12.9 DIN912
31	P15574	1	Трубная втулка	-
32	P15575	1	Втулка	-
33	P24987	1	Гидроцилиндр пилы	-
34	0007385	1	Контргайка	M20 8.8 DIN985
35	0062769	2	Стопорный болт	R3/8 X 3/8 DIN913
36	0056336	2	Индуктивный датчик	-
37	0044781	1	Поворотный угловой ниппель	11070404 965-4, 90 AST
38	0007427	1	Шестигранная гайка	03416000 M16 8.8 ZN DIN934
39	0043691	1	Стопорный болт	M16X40 DC DIN913
40	0058489	3	Пружинный шплинт	-
41	P24925	1	Болт	-
42	0064941	6	Контакт	-
43	0064711	2	Многополюсный соединитель	-
44	0064712	2	Многополюсный соединитель	-

Натяжное устройство цепи V05182, C

Нет текстового описания
