Натяжное устройство цепи, V03933, A

Серийный номер

Бренд

Ponsse

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

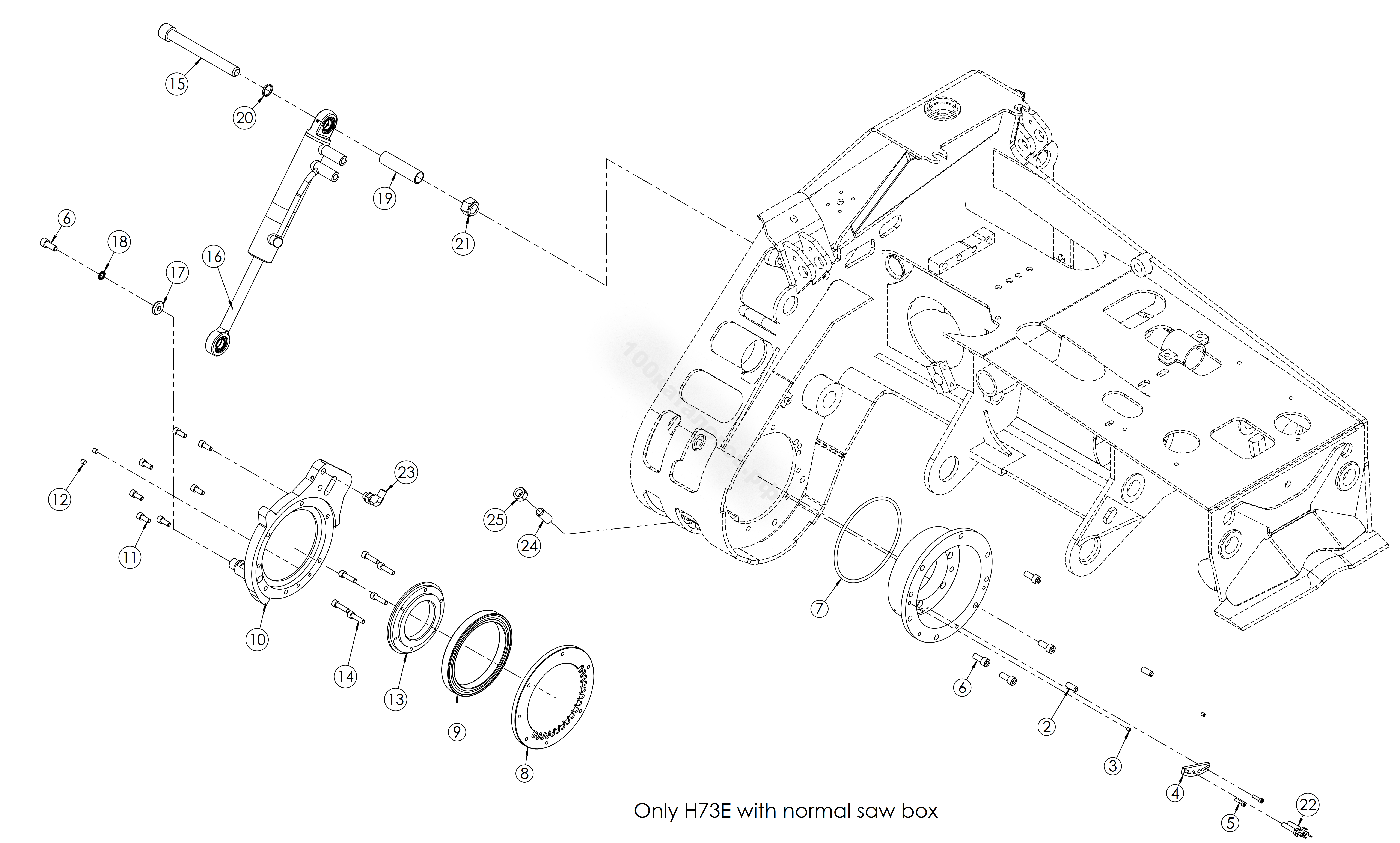

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	P17441	1	Переходное кольцо	-
2	0013343	2	Пружинный шплинт	10X24MM DIN1481
3	0043782	2	Стопорный болт	M6X08 DIN914
4	230145	1	Крепление	-
5	0012574	2	Винт	M5X20 12.9 DIN912
6	0006932	5	Винт	03110025 M10X25 12.9 DIN912
7	220073	1	О-кольцо	169,3X5,7 70SHORE
8	22202	1	Фланец	-
9	0059104	1	Шарикоподшипник с проточкой	140/175-18 61828-2RS1
10	P18071	1	Крепежный фланец	-
11	0043730	7	Винт	03108020 M8X20 12.9 DIN912
12	0043771	2	Стопорный болт	04208008 M8X08 DIN913
13	500056	1	Фланец	-
14	0007022	6	Винт	03108030 M8X30 12.9 DIN912
15	0055048	1	Винт	M20X180 12.9 DIN912
16	P24987	1	Гидроцилиндр пильного механизма	-
17	500A13	1	Конус	-
18	0007211	1	Шайба	M10 ZN DIN6798A
19	P15574	1	Трубная втулка	-
20	P15575	1	Втулка	-
21	0007385	1	Контргайка	M20 8.8 DIN985
22	0056336	2	Индуктивный датчик	-
23	0044781	1	Поворотный угловой ниппель	11070404 965-4, 90 AST
24	0043691	1	Стопорный болт	M16X40 DC DIN913
25	0007427	1	Шестигранная гайка	03416000 M16 8.8 ZN DIN934
