Натяжное устройство цепи AM01697, 0

Серийный номер

Бренд

Ponsse

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

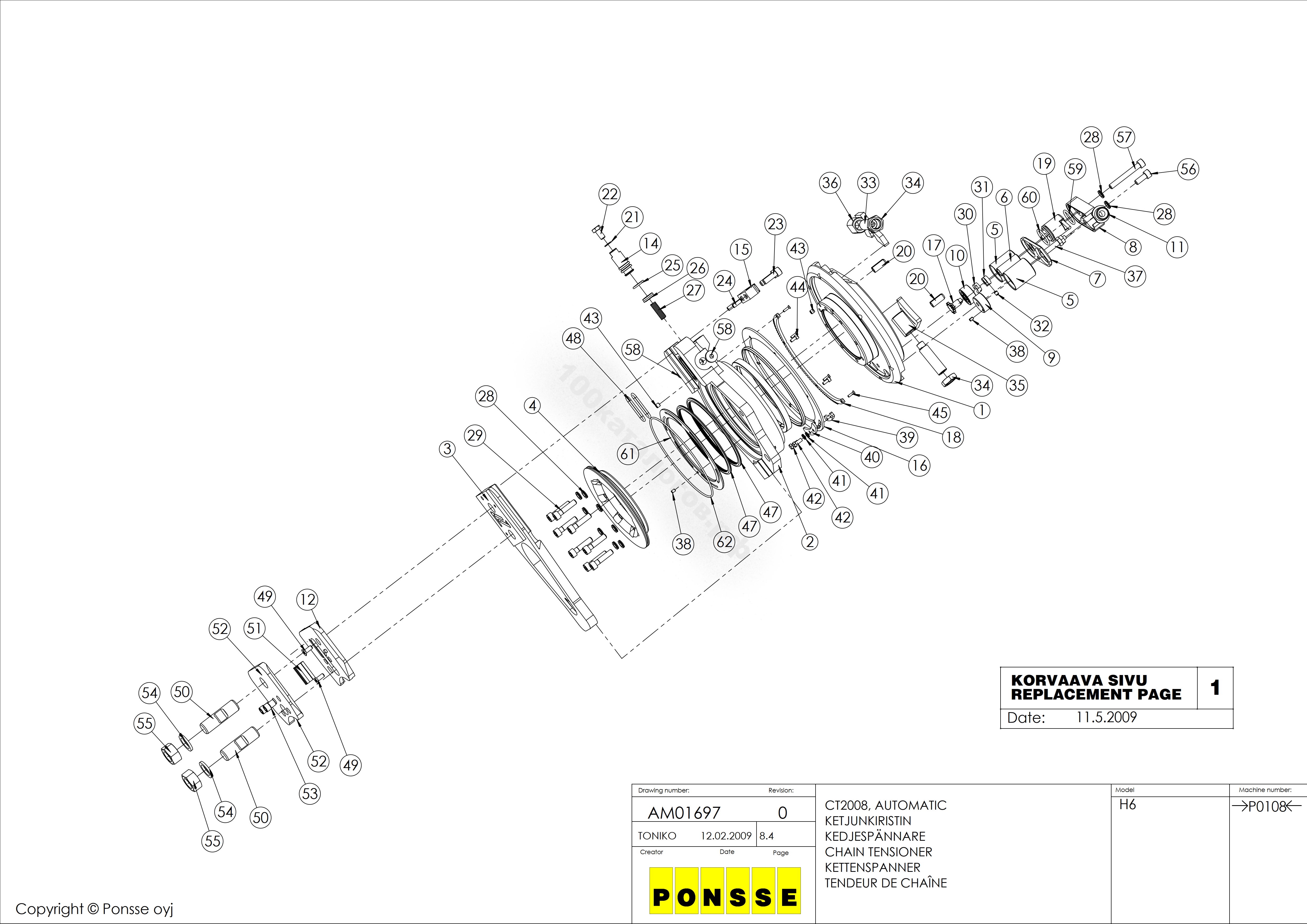

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	P28472	1	Рама	-
2	P29855	1	Корпус	-
3	P28499	1	Пластина скольжения	-
4	P29857	1	Крышка подшипника	-
5	P28474	2	Крепежная втулка	-
6	P28475	1	Промежуточная опора	-
7	P28478	1	Нижняя пластина	-
8	P28480	1	Пылезащитная крышка	-
9	P28481	1	Крепление	-
10	0067081	1	Шарикоподшипник с проточкой	10/30-14 4200 ATN9 SKF
11	P28482	1	Резьбовая втулка	-
12	P28548	1	Крепежная пластина	-
13	P28549	1	Подшипник скольжения	-
14	P28550	1	Поршень	-
15	P28552	1	Упор	-
16	P28553	1	Пылезащитная крышка	-
17	P28554	1	Зубчатый вал	-
18	P28555	1	Зубчатый венец	-
19	0064333	1	Импульсный датчик	-
20	0013343	2	Пружинный шплинт	10X24MM DIN1481
21	0034371	1	Уплотнительное кольцо	8X12X1 CU
22	P28729	1	Шестигранный винт	-
23	0007021	2	Винт	03108025 M8X25 12.9 DIN912
24	0064466	2	Пружинный шплинт	6X16MM DIN1481
25	0023895	1	О-кольцо	16,3X2,4 70 SHORE
26	0067095	1	Желобчатое кольцо	14X20X5,5
27	0067102	1	Пружина сжатия	1,25X8X69 DIN 2098
28	0062923	10	Стопорная шайба	03808002 NORD-LOCK M8 DIN 25201
29	0006924	8	Винт	M8X35 12.9 DIN912
30	P19605	1	Муфта	-
31	P19604	1	Муфта	-
32	0006884	1	Стопорный болт	M5X06 DIN913
33	0061326	2	Стопорный болт	M16X60 DIN915
34	0027426	2	Шестигранная гайка	M16 8.8 ZN DIN936
35	P28633	1	Ограничитель	-
36	P28634	1	P28634	-
37	0064956	1	Индуктивный датчик	KTS. MU03323 / MU03404/ MB00123
38	0062932	2	Пружинный шплинт	4X6MM DIN1481
39	P28637	1	Регулировочная пластина	-
40	P28638	1	Защитная пластина	-
41	0060170	2	Стопорная шайба	NL5
42	0008854	2	Шестигранный винт	M5X12 8.8 ZN DIN933
43	0043781	2	Стопорный болт	M6X06 12.9 DIN913
44	0056244	2	Винт	-
45	0058841	2	Винт со шлицевой головкой	M4X12 DIN965
46	0067099	1	Уплотнительное кольцо	-
47	0067098	2	Уплотнительное кольцо	-
48	0013896	2	О-кольцо	32,2X3,0 70SHORE
49	0055255	2	Винт	M6X16 DIN7991 10.9DC
50	P19842	2	Крепежный винт	-
51	P28653	1	Усилительная деталь	-
52	P28654	1	Крепежная пластина	-
53	231069	2	Стопорный болт	-
54	0060177	2	Стопорная шайба	03821002 NORD-LOCK M20
55	0064810	2	Шестигранная гайка	-
56	0043730	1	Винт	03108020 M8X20 12.9 DIN912
57	0056826	1	Винт	M8X60 12.9 DIN912
58	0022004	2	Вилочная заглушка	11040400 R1/4 ALLEN SCREW
59	0013847	1	О-кольцо	22,2X3,0 70 SHORE
60	0013938	1	О-кольцо	25,0X3,0 70 SHORE
61	P29856	1	Упорный подшипник	-
62	0067621	1	О-кольцо	155X2,5 70 SHORE

Натяжное устройство цепи AM01697, 0

Нет текстового описания
