Корпус протаскивающего механизма, V04547, D

Серийный номер

Бренд

Ponsse

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

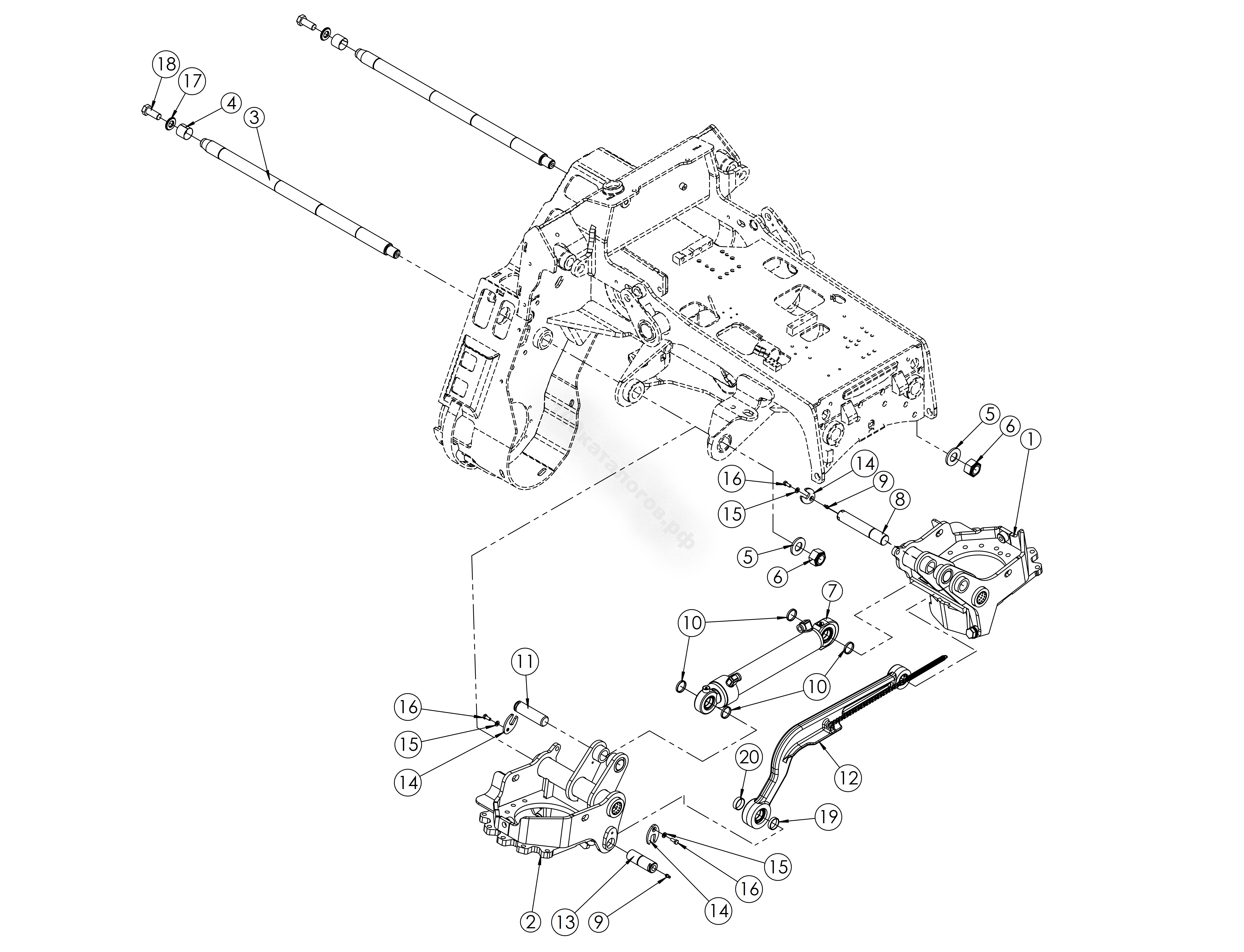

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM00510	1	Корпус протаскивающего механизма	-
2	AM00509	1	Корпус протаскивающего механизма	-
3	P22756	2	Вал	-
4	230938	2	Коническая втулка	-
5	230188	2	Прокладка	-
6	0027061	2	Стопорная гайка	M30X1.5 DIN985
7	P19970	1	Гидроцилиндр	-
8	P26352	1	Штифт	-
9	0026633	2	Смазочный ниппель	04100080 M8X1.25 DIRECT
10	230543	4	Промежуточная втулка	-
11	P20089	1	Штифт гидроцилиндра	-
12	AM00467	1	Тяга	-
13	P12594	1	Штифт	-
14	P26476	3	Стопорная пластина	-
15	0068161	3	Стопорная шайба	NORD-LOCK M8 DIN 25201 NL8 SP
16	0008656	3	Шестигранный винт	M8X20 8.8 ZN DIN933
17	P22758	2	Шайба	-
18	0058029	2	Шестигранный винт	03220050 M20X50 DIN933 10.9 DC
19	P26003	1	Промежуточная втулка	-
20	500A10	1	Промежуточная втулка	-
