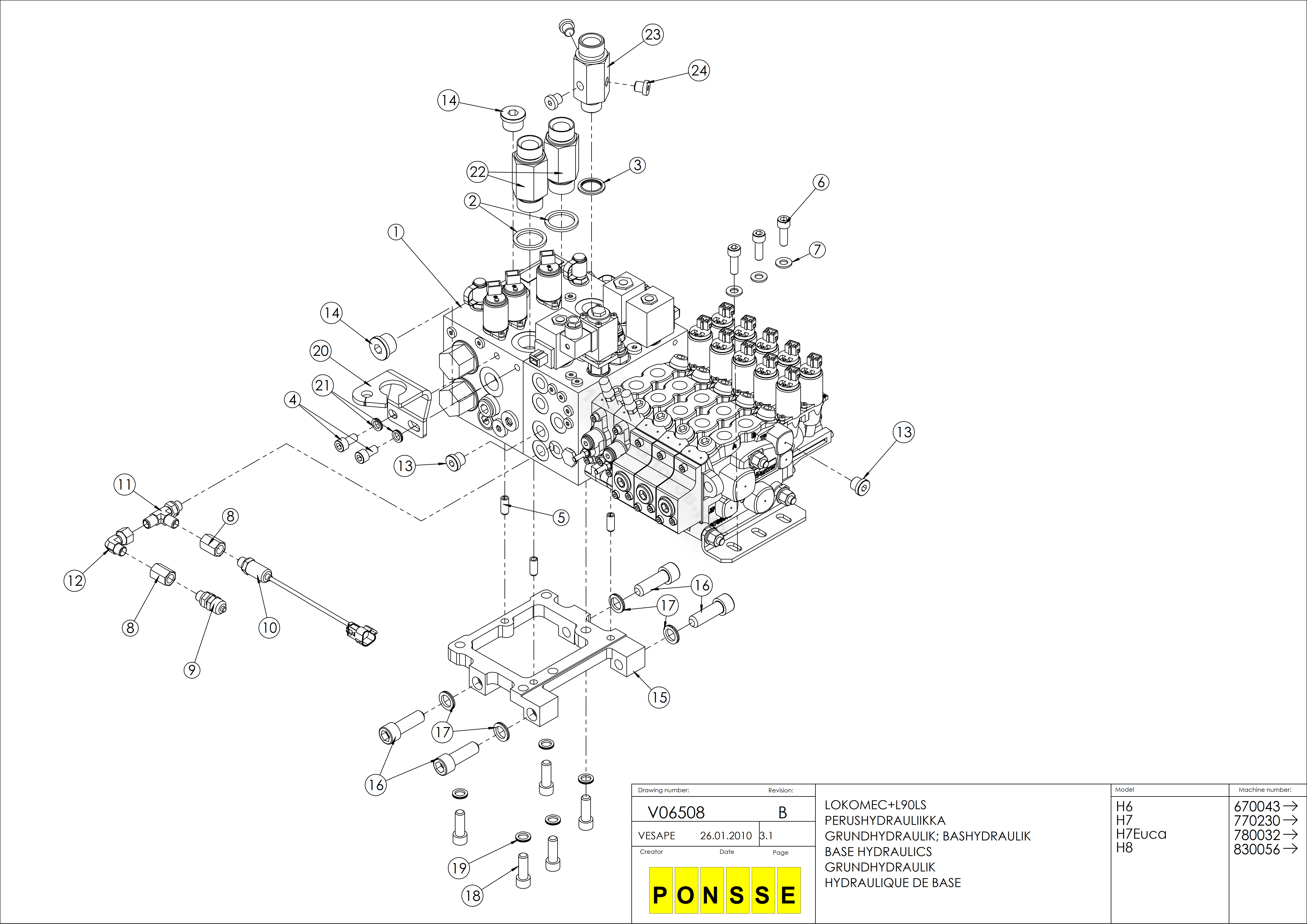

Главная гидросистема V06508, B

Серийный номер

Бренд

Ponsse

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	0067915	1	Секция клапанов	-
2	0017343	2	Уплотнильное кольцо	11111600 USIT 1
3	0017335	1	Уплотнительное кольцо	11111200 USIT 3/4
4	0043740	2	Винт	03110020 M10X20 12.9 DIN912
5	0013343	3	Пружинный шплинт	10X24MM DIN1481
6	0036756	3	Винт аллена	03110030 M10X30 DC12.9 DIN912
7	0060834	3	Шайба	M10 DIN125
8	0040975	2	Муфта	11030404 R1/4
9	0006808	1	Измерительный ниппель	11210400 R1/4
10	0067225	1	Датчик давления	-
11	0015516	1	Поворотный т-образный ниппель	R1/4U/SU-R1 /4U-R1/4U
12	0022649	1	Угловой ниппель	R1/4U-R1/4S 90 T
13	0021998	2	Вилочная заглушка	11040600 R3/8 KUUSIOKOLO
14	0022475	2	Вилочная заглушка	11041200 R3/4 KUUSIOKOLO
15	P31425	1	Крепление	-
16	0043808	4	Винт	03116050 M16X50 12.9 DC DIN912
17	0059887	4	Стопорная шайба	03817002 NORD-LOCK M16 DIN 25201
18	0006973	5	Винт	03112035 M12X35 12.9 DIN912
19	0061102	5	Стопорная шайба	03813002 M12 NORDLOCK
20	P32626	1	Крепление	-
21	0062168	2	Стопорная шайба	03810002 NORD-LOCK M10 DIN 25201
22	P30892	2	Надставной ниппель	-
23	P23688	1	Присоединительный ниппель	-
24	0022004	3	Вилочная заглушка	11040400 R1/4 ALLEN SCREW
