Главная гидросистема V03204, E

Серийный номер

Бренд

Ponsse

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

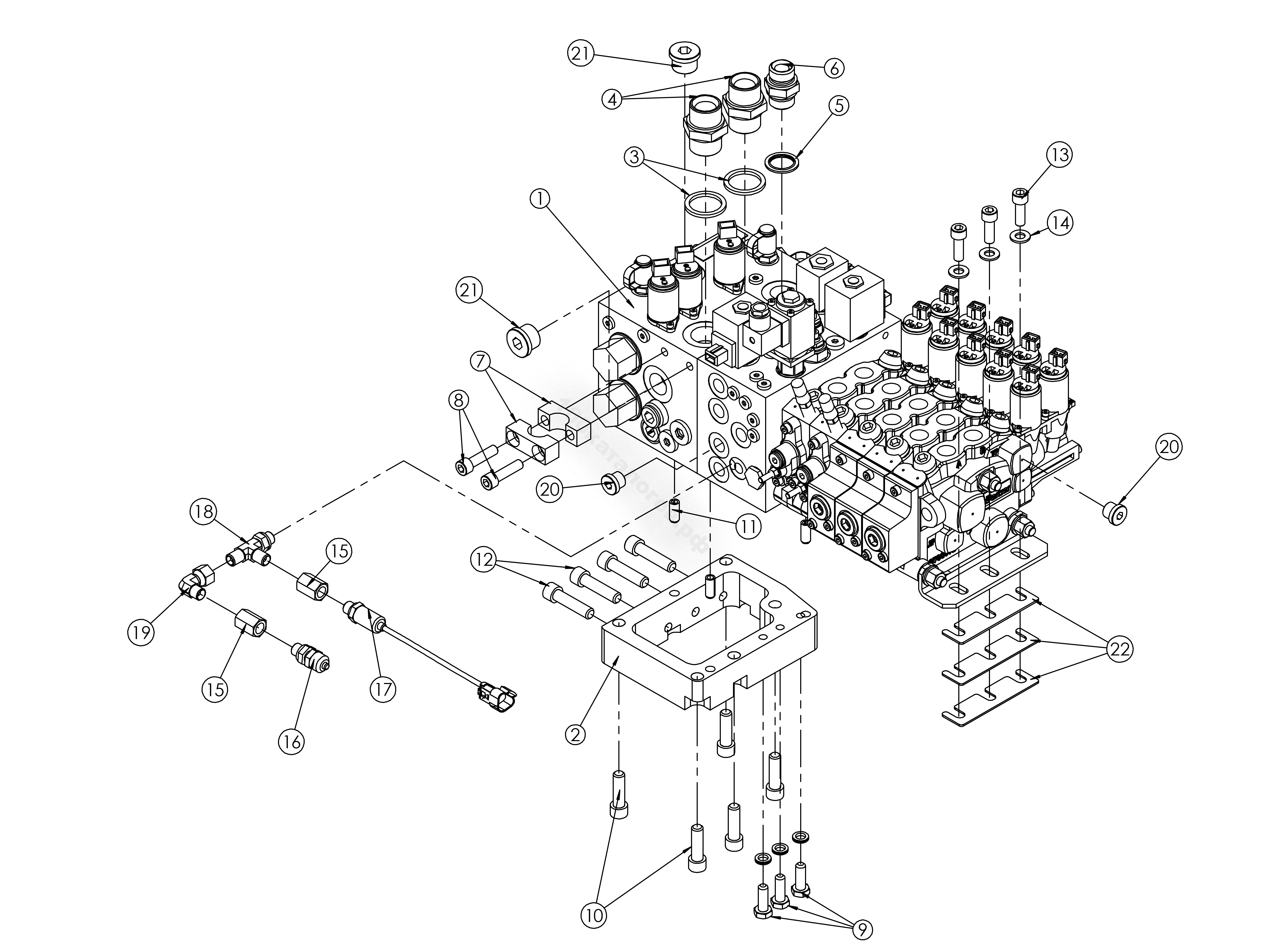

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	0065921	1	Секция клапанов	-
2	P18799	1	Крепление	-
3	0017343	2	Уплотнительное кольцо	11111600
4	0033019	2	Сдвоенный ниппель	R1-R1
5	0017335	1	Уплотнительное кольцо	11111200 USIT 3/4
6	0015479	1	Сдвоенный ниппель	R3/4-R3/4
7	P19306	2	Крепление	-
8	0006957	2	Винт	03110040 M10X40 12.9 DIN912
9	0036756	6	Винт	03110030 M10X30 DC12.9 DIN912
10	0043710	5	Винт	03112040 M12X40 12.9 DC DIN912
11	0013343	3	Пружинный шплинт	10X24MM DIN1481
12	0006982	4	Винт	03112050 M12X50 12.9 DIN912
13	0060834	3	Шайба	M10 DIN125
14	0040975	2	Муфта	11030404 R1/4
15	0006808	1	Измерительный ниппель	11210400 R1/4
16	0061264	1	Датчик давления	-
17	0015516	1	Поворотный т-образный ниппель	R1/4U/SU-R1 /4U-R1/4U
18	0022649	1	Угловой ниппель	R1/4U-R1/4S 90 T
19	0021998	2	Вилочная заглушка	11040600 R3/8 KUUSIOKOLO
20	0022475	2	Вилочная заглушка	11041200 R3/4 KUUSIOKOLO
21	P25930	3	Регулировочная пластина	-

Нет текстового описания
