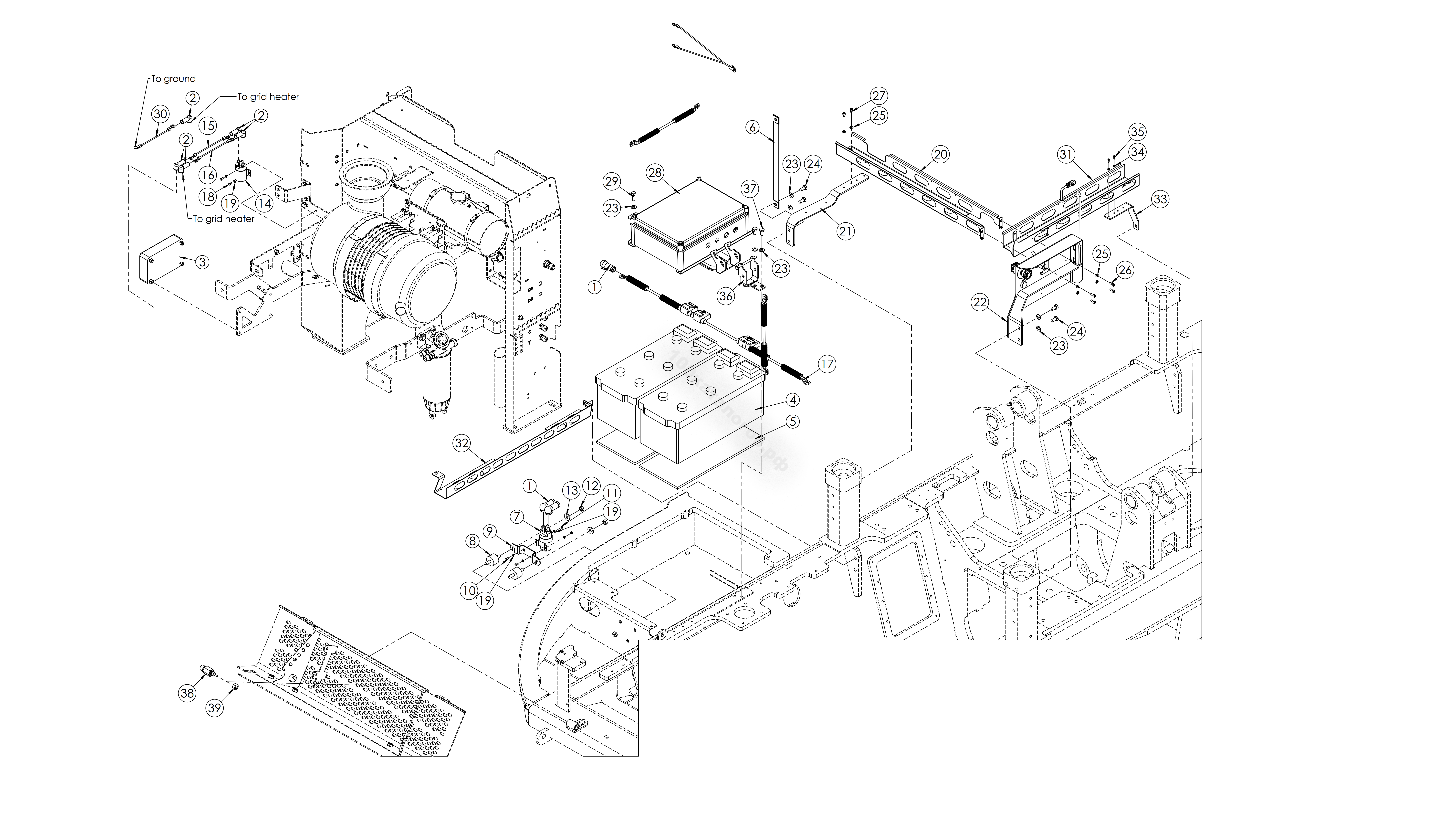

Схема главной цепи, V07397, B

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	0056747	3	Резиновая трубка	-
2	0057961	5	Резиновая трубка	-
3	PS0743	1	Главный предохранитель	-
4	0058464	2	Аккумулятор	-
5	P11795	2	Резиновый коврик	-
6	0063536	1	Кабель заземления	50 L=400
7	0064009	1	Реле	-
8	0026974	2	Резиновая накладка	-
9	P16427	1	Крепление	-
10	0008854	2	Шестигранный винт	M5X12 8.8 ZN DIN933
11	0027102	2	Контргайка	M5 8.8 DIN985
12	0007476	2	Шестигранная гайка	03410000 M10 8.8 ZN DIN934
13	0063390	2	Рамная шайба	M10 DIN6340 HV300 ZN
14	0062365	1	Реле	29.111.12.902 KIESLING 120A/24V
15	PS0770	1	Комплект кабелей	-
16	PS0196	1	Комплект кабелей	-
17	AM02844	1	Аккумуляторный кабель	-
18	0063380	2	Шестигранный винт	M5X8 8.8 ZN DIN933
19	0056269	6	Шайба	M5 ZN DIN125A
20	P40984	1	Кабельный канал	-
21	P30209	1	Стойка	-
22	AM02373	1	Корпус	ERGO 2010 3A/3B
23	0060834	7	Шайба	M10 DIN125
24	0065042	4	Шестигранный винт	03210020 M10X20 10.9 ZN DIN933
25	0027178	6	Шайба	M6 A2 DIN125A RST
26	0066396	4	Установочный винт	M6X15 8.8
27	0056509	2	Установочный винт	M6X10 8.8 DIN912
28	AM02500	1	Электрощит	-
29	0027367	1	Шестигранный винт	M10X30 8.8 ZN DIN933
30	PS0156	1	Комплект кабелей	-
31	P32558	1	Кабельный канал	-
32	P37437	1	Кабельный канал	-
33	P33506	1	Опорная стойка	-
34	0056423	2	Шайба	M4 ZN DIN125A
35	0056244	2	Установочный винт	-
36	P35249	1	Петля	-
37	0008532	2	Шестигранный винт	M10X20 8.8 ZN DIN933
38	0069870	1	Датчик температуры	-
39	0027433	1	Шестигранная гайка	M14X1.5 8.8 ZN DIN934
