Открытый узел

Кронштейн для оборудования двигателя

Серийный номер

Бренд

Logset

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

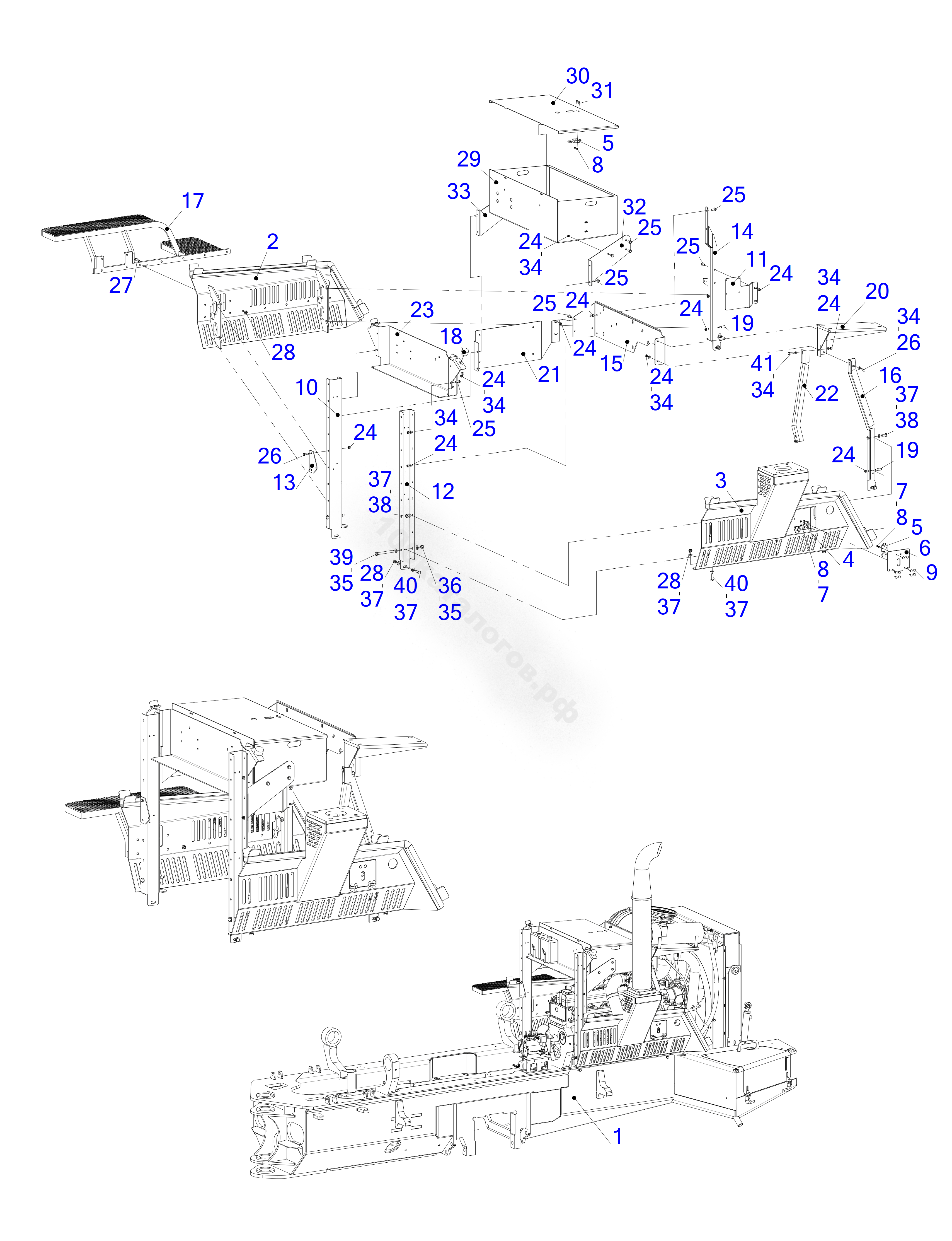

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	915513	1	Передняя рама	-
2	916073	1	Боковая пластина левая	-
3	916071	1	Боковая пластина правая	-
4	221513	2	Петля	-
5	221423	2	Пружинный болт	-
6	916294	1	Колпачок	-
7	160005	10	Шайба	DIN 125 M5 - Zn
8	1005Z6	12	Стопорная гайка	DIN 985 M5 - 8.8 Zn
9	100540	10	Стопорный винт	DIN 603 M5 x 16 - Zn
10	916055	1	Вертикальная опора	-
11	916064	1	Крепежная пластина	-
12	916056	1	Вертикальная опора	-
13	960979	1	Кронштейн	-
14	916057	1	Вертикальная опора	-
15	916063	1	Крепежная пластина	-
16	916062	1	Вертикальная опора	-
17	965675	1	Протектор ступени	-
18	222208	2	Резиновая прокладка	-
19	916067	2	Фиксирующий штифт	-
20	916182	1	Кронштейн	-
21	916183	1	Кронштейн	-
22	916181	1	Кронштейн	-
23	916059	1	Кронштейн	-
24	1008Z6	23	Стопорная гайка	DIN 985 M8 - 8.8 Zn
25	100892	18	Воротниковый винт	DIN 6921 M8 x 20 - 8.8 Zc
26	100802	4	Шестигранный винт	DIN 933 M8 x 25 - 8.8 Zn
27	101001	9	Шестигранный винт	DIN 933 M10 x 30 - 8.8 Zn
28	1010Z6	15	Стопорная гайка	DIN 985 M10 - 8.8 Zn
29	916454	1	Кронштейн	-
30	916455	1	Колпачок	-
31	100505	2	Шестигранный винт	DIN 933 M5 x 12 - 8.8 Zn
32	916457	1	Кронштейн	-
33	916458	1	Кронштейн	-
34	160008	16	Шайба	DIN 125 M8 - Zn
35	160012	4	Шайба	DIN 125 M12 - Zn
36	1012Z6	2	Стопорная гайка	DIN 985 M12 - 8.8 Zn
37	160010	20	Шайба	DIN 125 M10 - Zn
38	101008	4	Шестигранный винт	DIN 933 M10 x 25 - 8.8 Zn
39	101225	2	Шестигранный винт	DIN 933 M12 x 110 - 8.8 Zn
40	101002	8	Шестигранный винт	DIN 933 M10 x 35 - 8.8 Zn
41	100810	1	Шестигранный винт	DIN 933 M8 x 30 - 8.8 Zn

Кронштейн для оборудования двигателя

Нет текстового описания
