Открытый узел

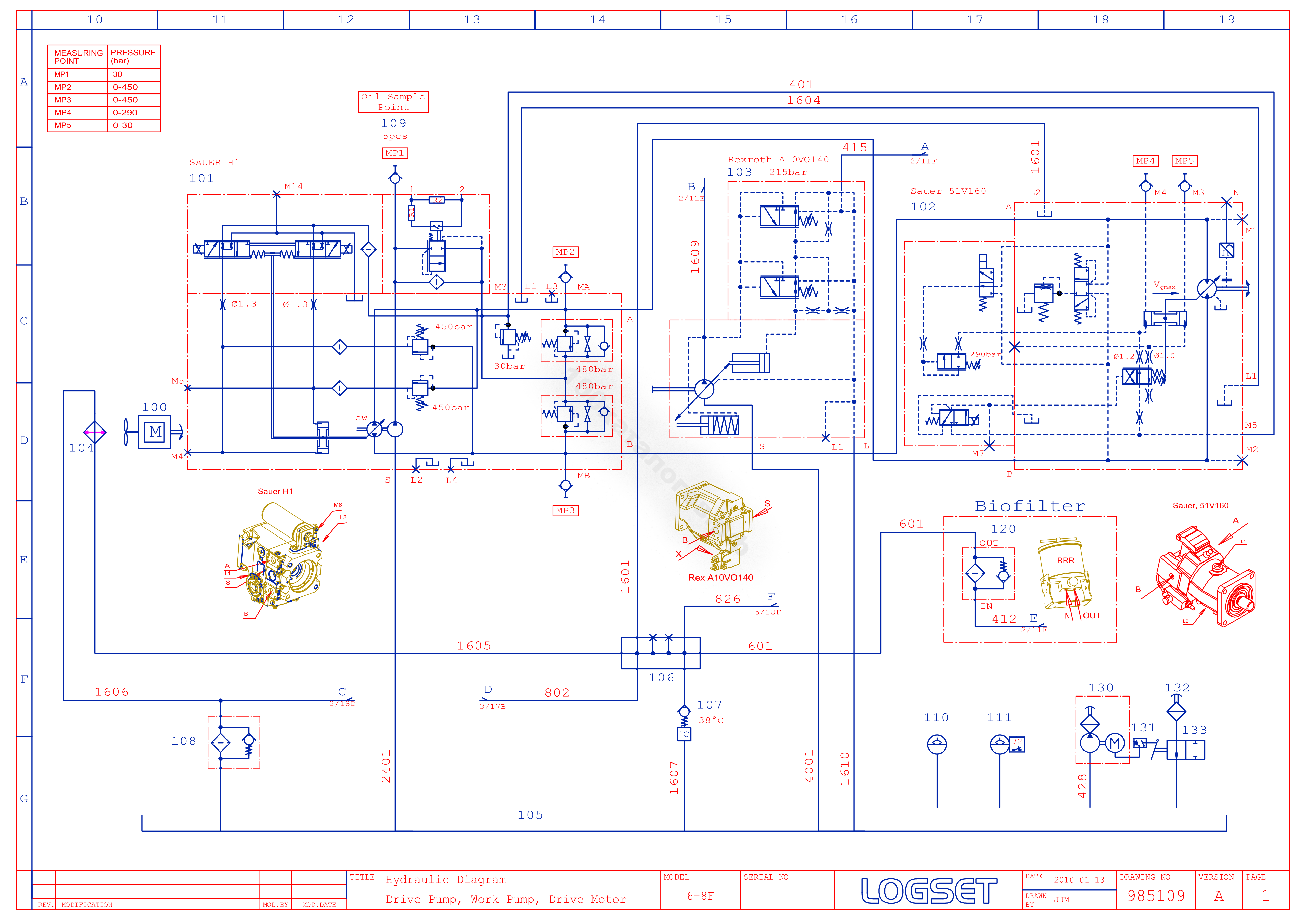

Гидравлическая схема

Серийный номер

Бренд

Logset

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
100	345223	1	Дизельный двигатель (8F-Titan)	-
100	345222	1	Дизельный двигатель (6F-Titan)	-
101	815260	1	Приводной насос	-
102	815261	1	Приводной двигатель	-
103	425519	1	Рабочий насос	-
104	915151	1	Пакет с охладителем (6-10F)	-
104	920034	1	Охладитель масла	-
105	965506	1	Гидравлический резервуар/топливный бак	-
106	558036	2	Блок	-
107	3900721	1	Термобаза	-
108	450335	1	Обратный фильтр	-
109	322004	5	Манометрический соединитель	-
110	320402	1	Индикатор уровня	-
111	815588	1	Датчик уровня	-
120	4505101	1	Корпус фильтра	-
120	450623	1	Фильтрующий элемент	-
130	390232	1	Вакуумный насос	-
131	343332	1	Концевой выключатель	-
132	401466	1	Заглушка для сапуна	-
133	490526	1	Шаровый клапан	-
200	985059	1	Блок низкого давления (в сборе)	-
200	965590	1	Блок низкого давления	-
202	491580	1	Соединительная пластина	-
203	491584	1	Пропорциональный предохранительный клапан	-
204	no number	1	Дроссель	-
206	491582	1	Редукционный клапан	-
207	965591	1	Соединительная пластина	-
208	491515	4	Направляющий клапан	-
209	322005	1	Манометрический соединитель	-
211	491517	1	Направляющий клапан	-
214	491585	2	Клапан сброса давления	-
214	4963001	1	Блок клапанов	-
215	491579	1	Направляющий клапан	-
221	763169	1	Гидравлический цилиндр	-
222	490302	2	Челночный клапан	-
224	287708	1	Раздаточная коробка	-
226	497905	1	Регулируемый дроссельный клапан	-
227	763150	2	Гидравлический цилиндр, блокировка рамы	-
228	390223	1	Ручной насос	-
229	960553	1	6/2 направляющий клапан, ручной привод	-
230	414631	2	Дроссель	-
231	7635002	2	Гидравлический цилиндр	-
232	414630	1	Дроссель	-
233	763154	1	Гидравлический цилиндр, подъемник кабины	-
300	965589	1	Блок высокого давления	-
300	985058	1	Блок высокого давления (в сборе)	-
301	322000	3	Манометрический соединитель	-
302	321570	2	Датчик давления	-
303	343013	1	Реле давления	-
304	930195	1	Реле давления	-
307	no number	1	Обратный клапан	-
308	451303	3	Аккумулятор	-
309	490303	1	Обратный челночный клапан	-
311	496000	1	Тормозной клапан	-
313	491534	1	Обратный клапан	-
314	491439	1	Редукционный клапан	-
315	497523	1	Крышка	-
316	491585	2	Клапан сброса давления	-
316	4963001	1	Блок клапанов	-
317	491581	2	Обратный клапан, управляемый давлением	-
318	491517	2	Направляющий клапан	-
319	763148	1	Гидравлический цилиндр	-
323	491438	1	Направляющий клапан	-
324	817135	1	Электрический насос	-
400	493053	1	Таблица клапанов (6-10F)	-
402	322000	3	Манометрический соединитель	-
412	763151	2	Гидравлический цилиндр, рулевое управление	-
415	414628	1	Дроссель	-
420	450530	1	Фильтр давления	-
421	450323	1	Обратный фильтр	-
430	965722	1	Муфта	-
431	965766	1	Электрический насос	-
432	965724	1	Муфта	-
433	965723	1	Муфта	-
500	497908	1	2/2- направляющий клапан	-
502	490081	1	Обратный клапан, управляемый давлением	-
503	763164	2	Гидравлический цилиндр, бульдозер	-
504	763152	2	Гидравлический цилиндр, подъемник	-
506	7635020	2	Гидравлический цилиндр, наклон	-
510	497911	1	Клапан, бульдозер	-
510	497914	1	Клапан, подъемник	-
510	497910	1	Клапан, бульдозер, подъемник	-
510	497913	1	Клапан, бульдозер, подъемник, лебедка	-

Гидравлическая схема

Нет текстового описания
