Открытый узел

Переднее шасси (бульдозер)

Серийный номер

Бренд

Logset

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	931723	1	Переднее шасси	5FP, 6-8F AWF bulldozer
2	932007	1	Крышка	8x380x488
3	100857	2	Винт	DIN 912 M8 x 18 - 8.8 Zn
4	1008Z6	2	Стопорная гайка	DIN 985 M8 - 8.8 Zn
5	916293	2	Крышка пластины	GT
6	931966	1	Кабельный канал	-
7	960927K	1	Нижняя пластина	-
8	960928	1	Сервисная крышка	-
9	527147	1	Ответная часть люка	L = 120
10	101077	1	Винт	DIN 912 M10 x 30 - 8.8 Zn
11	960934	1	Сервисная крышка, задняя часть	-
12	527148	2	Ответная часть люка	L = 250
13	960932	1	Нижнняя крышка	-
14	960933	2	Сервисная крышка	-
15	527147	2	Ответная часть люка	L = 120
16	604009	1	Штифт буксировочного крюка	-
17	915133	1	Предохранительная планка	-
18	961002	1	Кронштейн корпуса кабеля	-
19	100802	1	Шестигранный винт	DIN 933 M8 x 25 - 8.8 Zn
20	1008Z6	1	Стопорная гайка	DIN 985 M8 - 8.8 Zn
21	916119	1	Сервисные ступени	-
22	916115	2	Сервисные ступени	-
23	101605	2	Шестигранный винт	DIN 931 M16 x 90 - 8.8 Zn
24	1016Z6	2	Стопорная гайка	DIN 985 M16 - 8.8 Z
25	965611	1	Ручка	-
26	965652	1	Кронштейн датчика	-
27	342853	1	Датчик	-
28	222002	4	Вибрирующий амортизатор	-
29	6005064	1	Стопорная планка, серия F	-
30	915005	2	Пластина крышки	-
31	101007	12	Шестигранный винт	DIN 933 M10 x 20 - 8.8 Zn
32	160010	12	Шайба	DIN 125 M10 - Zn
33	102406	8	Шестигранный винт	DIN 931 M24 x 60 - 10.9 Zn
34	161705	8	HV шайба	DIN 6916 M24
35	100802	4	Шестигранный винт	DIN 933 M8 x 25 - 8.8 Zn
36	160008	4	Шайба	DIN 125 M8 - Zn
37	101006	1	Шестигранный винт	DIN 933 M10 x 16 - 8.8 Zn
38	160802	1	Шайба корпуса	DIN 9021 M10 - Zn
39	160020	2	Шайба	DIN 125 M20 - Zn
40	101651	8	Винт	DIN 912 M16 x 50 - 12.9 Mp
41	163616	8	Стопорная шайба	Nord-Lock M16
42	102408	2	Шестигранный винт	DIN 933 M24 x 70 - 8.8 Zn
43	1024Z6	2	Стопорная гайка	DIN 985 M24 - 8.8 Zn
44	101620	1	Шестигранный винт	DIN 931 M16 x 100 - 10.9
45	1016Z6	3	Стопорная гайка	DIN 985 M16 - 8.8 Z
46	100605	2	Шестигранный винт	DIN 933 M6 x 16 - 8.8 Zn
47	160006	2	Распорное кольцо	Ø 50,5/60 - 3,5
48	101001	2	Шестигранный винт	DIN 933 M10 x 30 - 8.8 Zn
49	101602	2	Шестигранный винт	DIN 933 M16 x 40 - 10.9 Zn
50	160016	10	Шайба	DIN 125 M16 - Zn
51	101624	2	Шестигранный винт	DIN 931 M16 x 65 - 8.8 Zn
52	101611	2	Шестигранный винт	DIN 933 M16 x 35 - 8.8 Zn
53	181002	1	Шплинт	DIN 11023 Ø 11
54	100879	8	Винт	DIN 7991 M8 x 20 - 10.9 Zn
55	101040	4	Стопорный винт	DIN 603 M10 x 25 - Zn
56	1010Z6	4	Стопорная гайка	DIN 985 M10 - 8.8 Zn
57	932139	1	Крышка	PL3 65x180
58	932115	1	Крышка	PL3 45x180
59	932138	1	Кронштейн	PL 5 x 80 x 85
60	221511	2	Петля	-

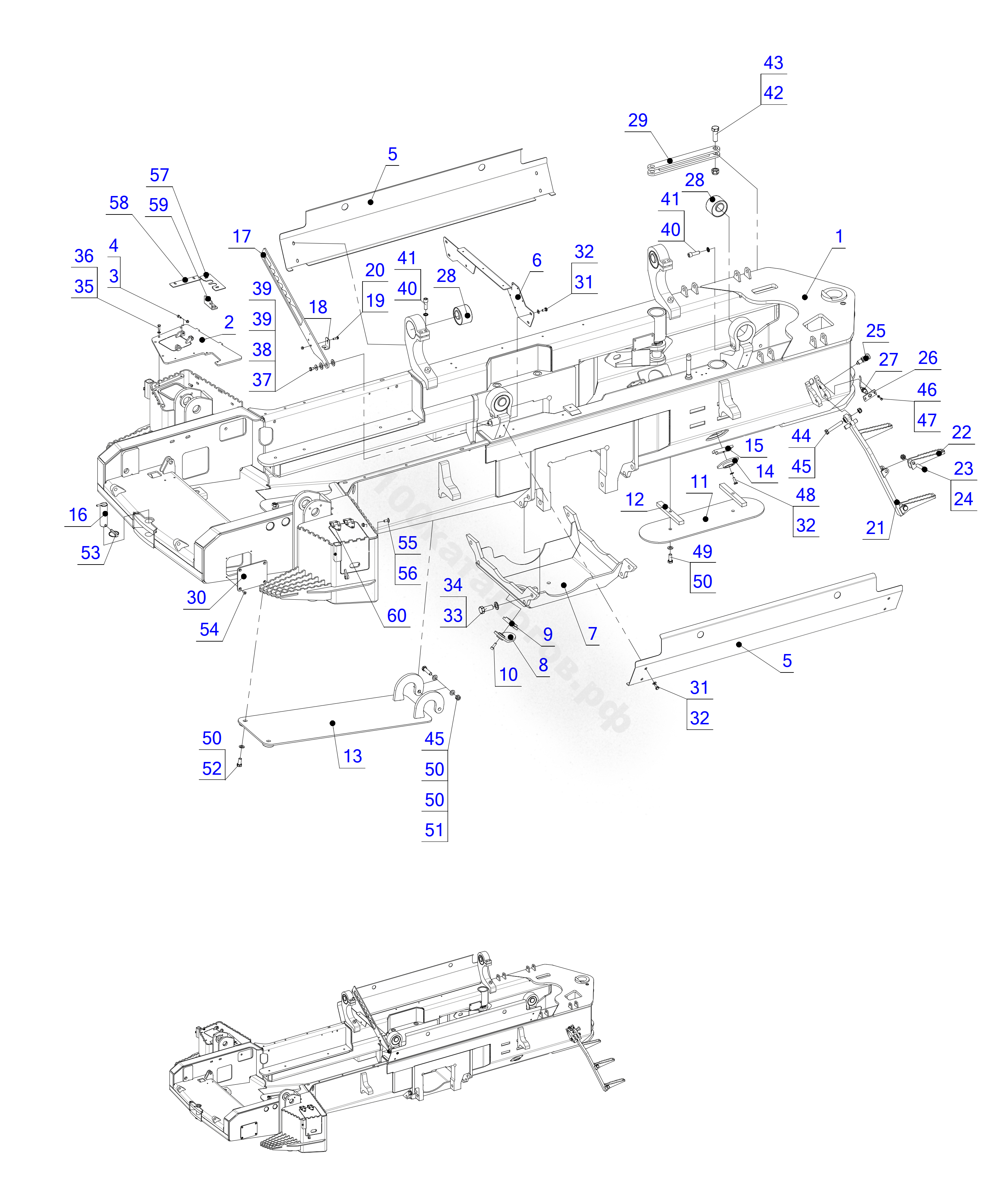

Переднее шасси (бульдозер)

6-8F bulldozer
