Открытый узел

Оборудование для переднего шасси

Серийный номер

Бренд

Logset

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

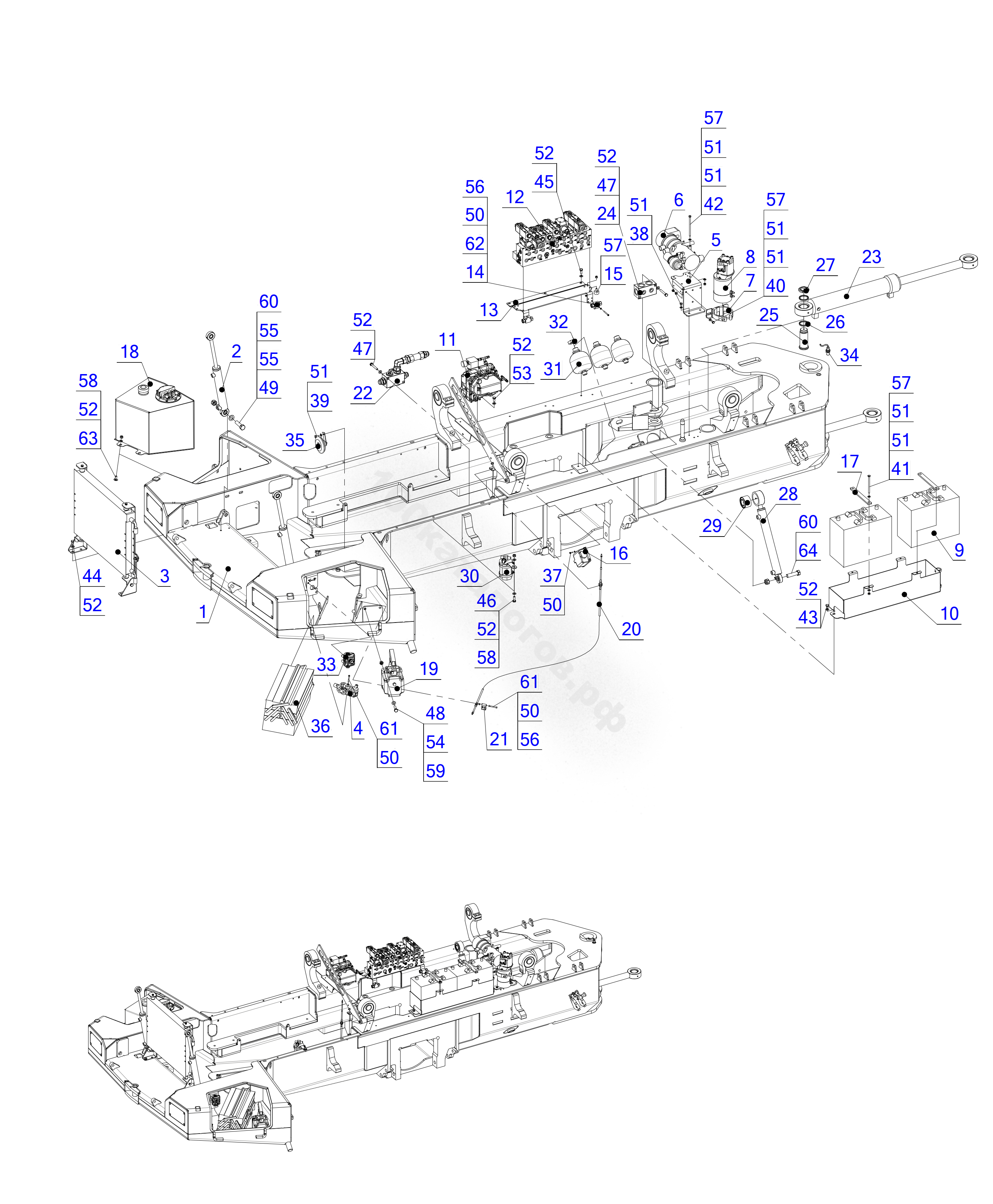

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	931620	1	Переднее шасси	6-8F AWF bulldozer
2	7635002	2	Гидравлический цилиндр	-
3	950069B	2	Ячейка	-
4	960553	1	Направляющий клапан, ручное управление	-
5	916040	1	Кронштейн	-
6	345859	1	Нагреватель	Webasto Thermo 90
7	4528061	1	Кронштейн для электрического насоса	-
8	965766	1	Электрический насос	24V
9	345408	2	Аккумулятор	-
10	6005082	1	Корпус аккумулятора	-
11	916290C	1	Дозатор	-
12	927744	1	Блок клапанов	-
13	931969	1	Крепление гидравлического блока	-
14	490302	2	Челночный клапан	-
15	222207	1	Резиновая прокладка	Ø 30 - 17 / M8
16	343509	1	Главный выключатель	-
17	523523	2	Зажим аккумулятора	-
18	932021A	1	Бак	DEF
19	390223	1	Ручной насос	-
20	961008	1	Кабель	-
21	960997	1	Кронштейн корпуса кабеля	-
22	960958A	1	Термобипасный клапан	-
23	763151	2	Гидравлический цилиндр	-
24	558036	1	Соединитель	-
25	506062	2	Штифт цилиндра	-
26	516102	4	Распорное кольцо	Ø 53 / 35 - 4
27	290577	2	Гайка вала	KM 9 - M 45 x 1,5
28	763154	1	Гидравлический цилиндр	-
29	222003	1	Вибрирующий амортизатор	-
30	961010	1	Приемник-осушитель с реле давления	-
31	451303	3	Аккумулятор давления	p0 = 50 bar
32	1133Z0	3	Шестигранная гайка	DIN 936 M33 x 1.5 - Zn 17H
33	343029	1	Выключатель аварийной остановки	-
34	342853	1	Индуктивный датчик	-
35	390131	1	Рожок	-
36	303031	1	Ящик для инструментов	-
37	100501	4	Шестигранный винт	DIN 933 M5 x 16 - 8.8 Zn
38	100823	2	Шестигранный винт	DIN 933 M8 x 12 - 8.8 Zn
39	100801	1	Шестигранный винт	DIN 933 M8 x 16 - 8.8 Zn
40	100808	2	Шестигранный винт	DIN 933 M8 x 20 - 8.8 Zn
41	100818	4	Шестигранный винт	DIN 931 M8 x 120 - 8.8 Zn
42	100816	3	Шестигранный винт	DIN 931 M8 x 140 - 8.8 Zn
43	101034	2	Шестигранный винт	DIN 933 M10 x 12 - 8.8 Zn
44	101006	4	Шестигранный винт	DIN 933 M10 x 16 - 8.8 Zn
45	101009	3	Шестигранный винт	DIN 933 M10 x 25 - 8.8 Mp
46	101001	1	Шестигранный винт	DIN 933 M10 x 30 - 8.8 Zn
47	101023	4	Шестигранный винт	DIN 931 M10 x 70 - 8.8 Zn
48	101203	4	Шестигранный винт	DIN 931 M12 x 50 - 8.8 Zn
49	102012	2	Шестигранный винт	DIN 931 M20 x 70 - 10.9 Zn
50	160005	10	Шайба	DIN 125 M5 - Zn
51	160008	21	Шайба	DIN 125 M8 - Zn
52	160010	19	Шайба	DIN 125 M10 - Zn
53	101007	2	Шестигранный винт	DIN 933 M10 x 20 - 8.8 Zn
54	160012	4	Шайба	DIN 125 M12 - Zn
55	160020	4	Шайба	DIN 125 M20 - Zn
56	1005Z6	6	Стопорная гайка	DIN 985 M5 - 8.8 Zn
57	1008Z6	10	Стопорная гайка	DIN 985 M8 - 8.8 Zn
58	1010Z6	3	Стопорная гайка	DIN 985 M10 - 8.8 Zn
59	1012Z6	4	Стопорная гайка	DIN 985 M12 - 8.8 Zn
60	1020Z6	3	Стопорная гайка	DIN 985 M20 - 8.8 Zn
61	100582	4	Винт	DIN 912 M5 x 40 - 12.9 Mp
62	100552	4	Винт	DIN 912 M5 x 50 - 8.8 Zn
63	101040	2	Стопорный винт	DIN 603 M10 x 25 - Zn
64	102003	1	Шестигранный винт	DIN 931 M20 x 75 - 8.8
-	487251	2	Комплект уплотнителей	-
-	487240	2	Комплект уплотнителей	-
-	487230	1	Комплект уплотнителей	-

Оборудование для переднего шасси

6-8F std
