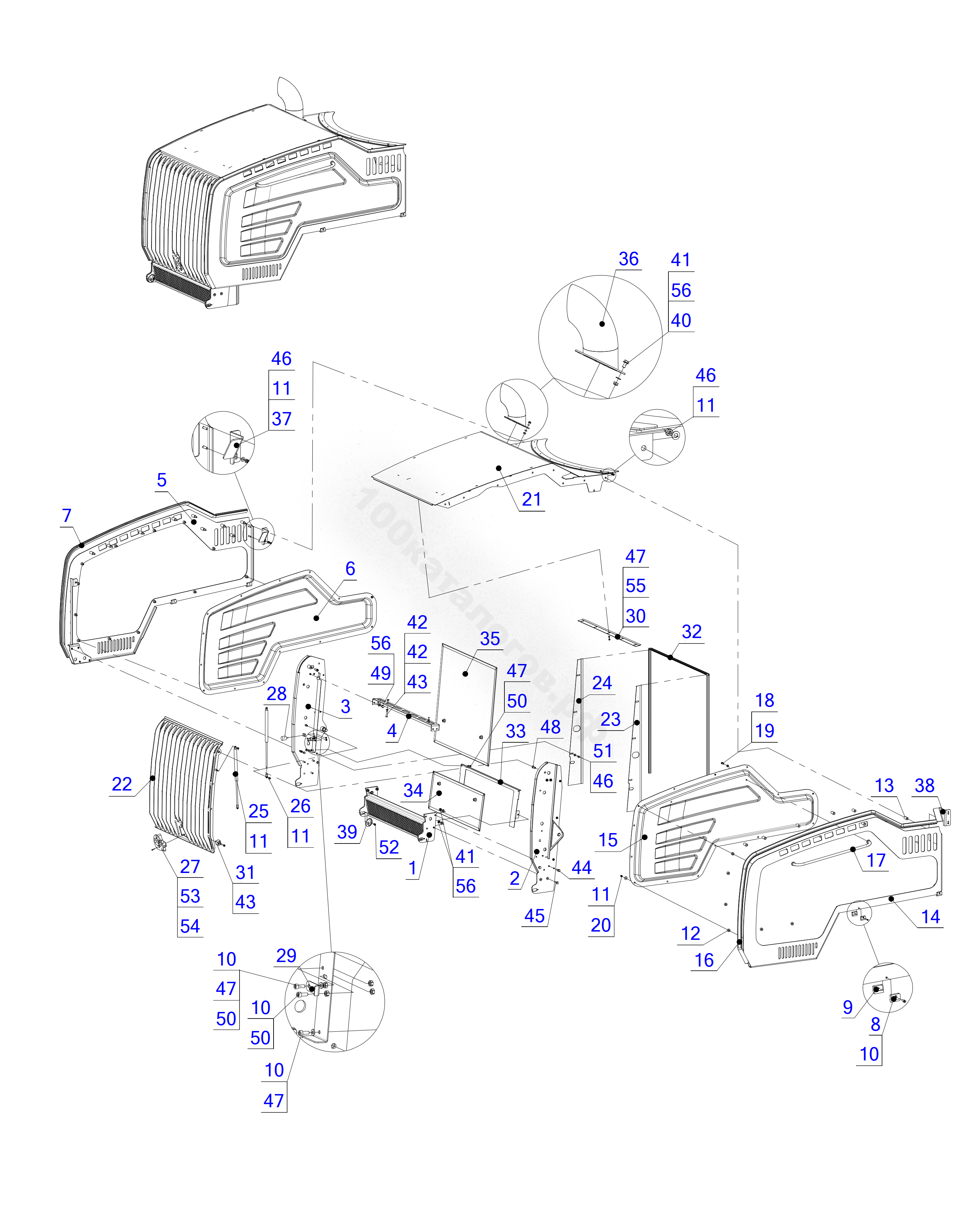

Капот

6cyl. GT AWF

№ на схеме	Серийный номер	Кол-во	Название	Описание
21	931709B	1	Крышка капота	-
1	931425	1	Передняя балка	-
2	931405	1	Вертикальная стойка	-
3	931398	1	Вертикальная стойка	-
4	931433	1	Опорная пластина	-
5	931706	1	Боковая крышка	-
6	931708	1	Боковая крышка	RH
7	916212	1	Резиновая полоса	-
8	916207	4	Ограничитель	-
9	916208	4	Ограничитель	-
10	100651	10	Винт	DIN 912 M6 x 16 - 8.8 Zn
11	1008Z6	50	Стопорная гайка	DIN 985 M8 - 8.8 Zn
12	930743	28	Распорная втулка	-
13	916163	18	Распорная втулка	-
14	931718	1	Боковая крышка	-
15	916141	1	Боковая крышка	LH
16	916212	1	Резиновая полоса	-
17	965662	1	Ручка	-
18	160008	2	Шайба	DIN 125 M8 - Zn
19	100809	2	Шестигранный винт	DIN 933 M8 x 20 - 8.8 Mp
20	160813	28	Шайба корпуса	DIN 9021 M8 - Zn
22	916125	1	Сетка капота	-
23	916157	1	Пластина, LH	-
24	916323	1	Пластина, RH	Pl 21351030
25	222515	2	Газовая пружина	-
26	287415	2	Глазковая петля	-
27	221459	1	Т-замок	-
28	222213	2	Резиновая прокладка	-
29	931276	2	Запорная пластина	-
30	916322	1	Уплотнение	Pl 250920
31	916321	2	Направляющая пластина	303037
32	916209	1	Уплотнение	L=3000
33	931428	1	Опорная пластина	-
34	931429	1	Решетка охладителя	-
35	931273	1	Решетка охладителя	-
36	931713	1	Выхлопная труба	-
37	931563	1	Параллельный ключ	-
38	931572	1	Параллельный ключ	-
39	931461	2	Опорная пластина	-
40	101092	4	Воротниковый винт	DIN 6921 M10 x 20 - 8.8 Zc
41	1010Z6	12	Стопорная гайка	DIN 985 M10 - 8.8 Zn
42	1008Z1	4	Шестигранная гайка	DIN 934 M8 - 8.8 Zn
43	100868	4	Винт	DIN 912 M8 x 40 - 8.8 Zn
44	101001	4	Шестигранный винт	DIN 933 M10 x 30 - 8.8 Zn
45	101073	4	Винт	DIN 7991 M10 x 30 - 10.9 Zn
46	160008	28	Шайба	DIN 125 M8 - Zn
47	160006	11	Шайба	DIN 125 M6 - Zn
48	101250	2	Винт	DIN 912 M12 x 30 - 8.8 Zn
49	101008	4	Шестигранный винт	DIN 933 M10 x 25 - 8.8 Zn
50	1006Z1	12	Шестигранная гайка	DIN 934 M6 - 8.8 Zn
51	100808	6	Шестигранный винт	DIN 933 M8 x 20 - 8.8 Zn
52	100848	2	Винт	DIN 912 M8 x 12 - 8.8 Zn
53	100575	4	Винт	DIN 912 M5 x 20 - 8.8 Zn
54	1005Z6	4	Стопорная гайка	DIN 985 M5 - 8.8 Zn
55	100611	4	Шестигранный винт	DIN 933 M6 x 12 - 8.8 Zn
56	160010	8	Шайба	DIN 125 M10 - Zn
