Открытый узел

V12 & MS11 Рычаги вальцов

V12 & MS11 Рычаги вальцов

V12 & MS11 Рычаги вальцов

Серийный номер

Бренд

Log Max

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

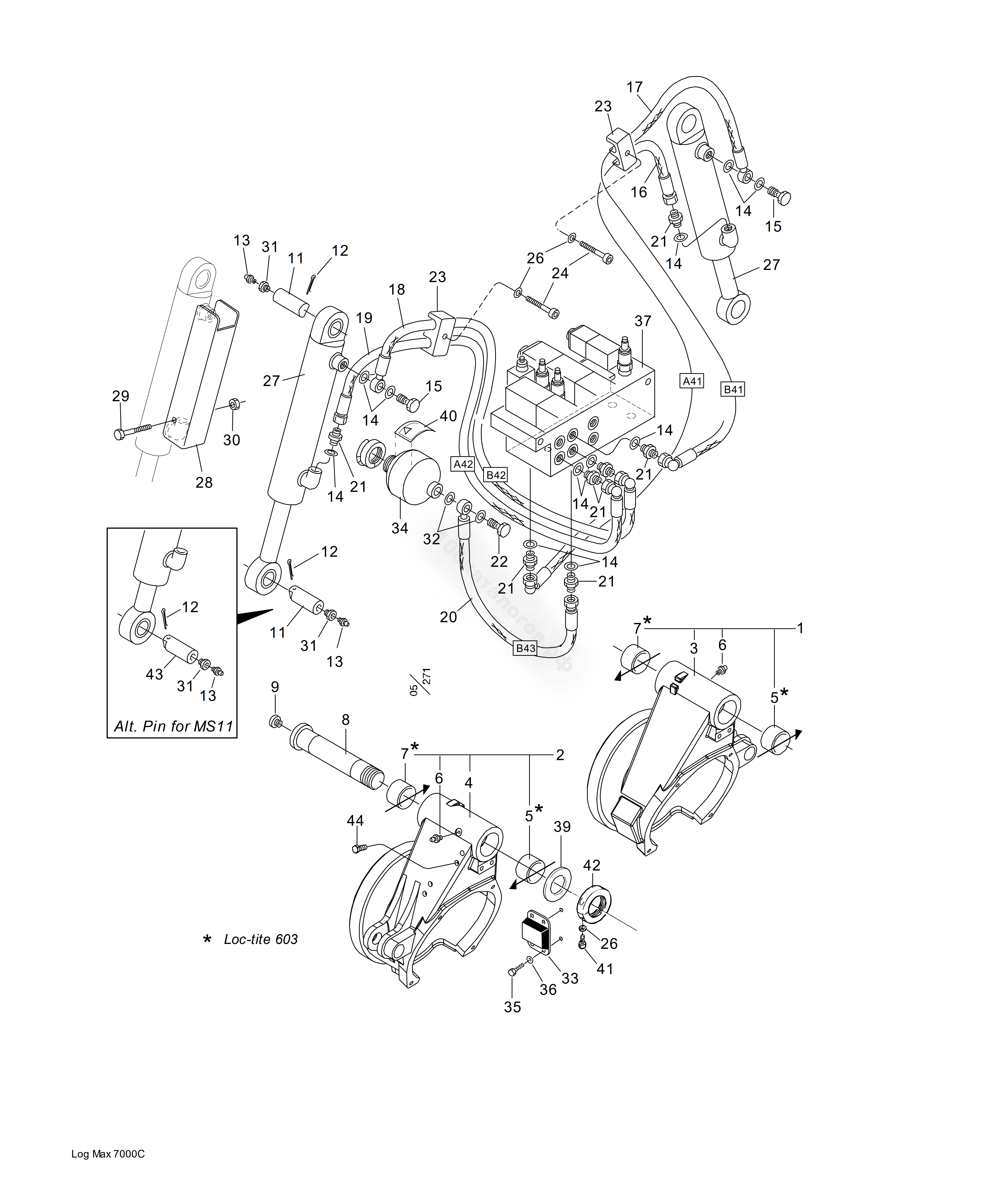

V12 & MS11 Рычаги вальцов

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	047123	1	Правый рычаг, комплект	V12 Cmpl.
2	047124	1	Правый рычаг, комплект	V12 Cmpl
8	015699	2	Штырь	60 L=272
9	601003	2	Заглушка	1/2" R
11	012586	4	Штырь	-
12	516002	4	Шплинт	6,3x50
13	625000	4	Смазочный ниппель	G 1/8"-r
14	601102	11	Уплотнитель	3/8"
15	601061	2	Болт банжо	G 3/8"
16	645315	1	Шланг 5315	-
17	645314	1	Шланг 5314	-
18	645312	1	Шланг 5312	-
19	645313	1	Шланг 5313	-
20	645324	1	Шланг 5324	-
21	601032	7	Адаптер	G 3/8" UF-UF
22	601062	1	Болт кожуха	G 1/2”
23	015766	2	Зажим шланга	3/8’’ Ø20 mm
24	501074	2	Винт	MC6S M8x45
26	503055	4	Шайба	Nordlock M8
27	013203	2	Цилиндр	-
28	012120	2	Крышка цилиндра	-
29	500078	2	Винт	M6S 10x75 8.8
30	502055	2	Нижняя гайка	Loc M10
31	602030	4	Втулка	G 1/8"-G 3/8"
32	601103	2	Уплотнитель	1/2"
33	014377	2	Резиновый буфер	-
34	610140	1	Аккумулятор	0,5 L - 0 Bar пустой / OLADDAD
35	500022	8	Винт	M6S 6x14 8.8
36	503073	8	Шайба	Nordlock M6 Wide
37	013868	1	Блок клапанов, левый	-
38	503060	2	Шайба	Nordlock M12
39	507012	1	Уплотнительные прокладки	63x98x1,0
39	507063	1	Уплотнительная прокладки	63x98x0,25
39	507011	1	Уплотнительные прокладки	63x98x0,5
40	011565	1	Предупредительная надпись	-
41	501070	2	Винт	MC6S M8x25 12.9
42	016069	2	Резьбовое кольцо	-
43	013729	2	Штырь	C MS11
44	500087	4	Винт	M6S M12X16 8.8 FZB V12 Прав. рычаг
-	016878	2	Зажим шланга	3/8’’ Ø16 mm C kf2 Smooth
-	501073	2	Винт	MC6S M8X40 For smooth
-	047126	1	Правый рычаг, комплект	MS11 Cmpl.
-	610141	1	Аккумулятор	0,5 L - 85 Bar загруженный / LADDAD
-	047125	1	Правый рычаг, комплект	MS11 Cmpl.
