Гидроцилиндр 4-точечное измерение с датчиком импульсов

Серийный номер

Бренд

Log Max

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

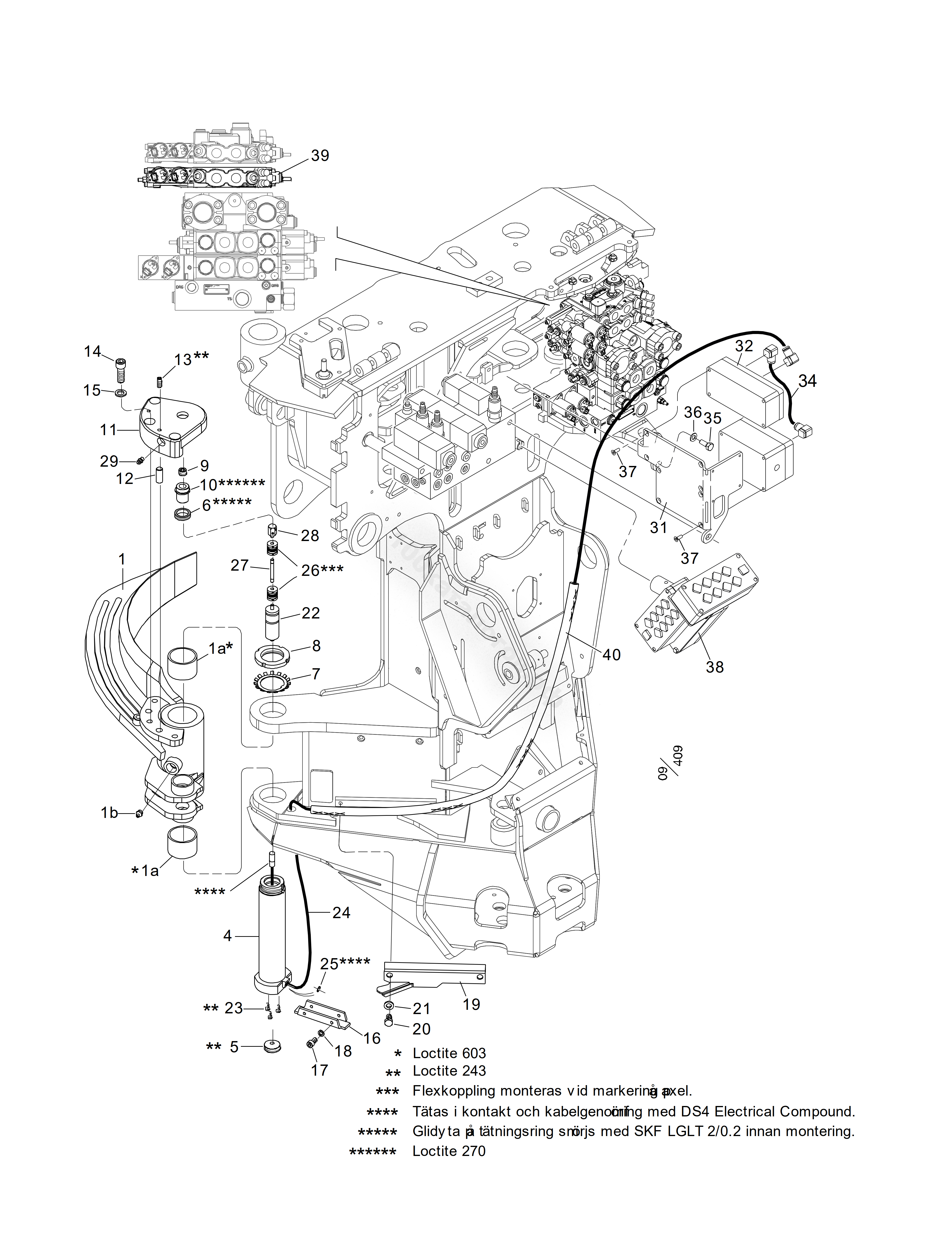

№ на схеме	Серийный номер	Кол-во	Название	Описание
-	039018	1	Нижний нож, комплект	4-POINT MEASU.
4	016899	1	Штырь	Ø60 L=248
5	016913	1	Заглушка	M30X2
6	524018	1	Уплотнение	AS 22X30X7 NBR
7	518303	1	Направляющая шайба	MB011 Ø55
8	518302	1	Муфта	KM11 M55X2
9	602105	1	Заглушка	M14x1,5
10	016903	1	Муфта	-
11	016902	1	Рукоятка	-
12	515011	2	Штифт цилиндра	12X30
13	513025	2	Винт	SK6SS 8X20
14	501113	3	Винт	MC6S M12X50
15	503060	3	Шайба	Nordlock M12
16	016915	1	Защита	Lower
17	501043	4	Винт	MC6S M6X12
18	503065	4	Шайба	Nordlock M6
19	016917	1	Защита	Upper
20	500041	2	Винт	M6S M8X14
21	503055	2	Шайба	Nordlock M8
22	401219	1	Датчик импульсов	500PPR 25MM
23	501002	3	Винт	MC6S M3X8
24	671316	1	Кабель	M8 Snap in straight
25	543020	1	О-кольцо	NBR 70 4,00X3,00
26	401167	2	Гибкое соединение	6/6
27	016904- 108	1	Штырь, комплект	Ø6 L=108
28	016815	1	Привод, комплект	-
29	625004	1	Смазочный ниппель	M6 Straight
31	017344	1	Кронштейн	4-Point measuring
32	7009847	1	Ящик красный	CABSWIN
34	014186	1	Кабель	D4I8-D4CU
35	501048	1	Винт	MC6S M6X25 12.9
36	503007	1	Шайба	BRB 10X18X2.0 FZB
37	501028	4	Винт	MC6S M5x16 12.9
38	022035	1	Кронштейн	DASA
39	620564	1	Низкий секция клапана К-170	Низкий Секция клапана
40	615021	1	Крышка шланга	0.5 M
-	620554	1	Низкий секция клапана К-170	STD

Гидроцилиндр 4-точечное измерение с датчиком импульсов

Нет текстового описания
