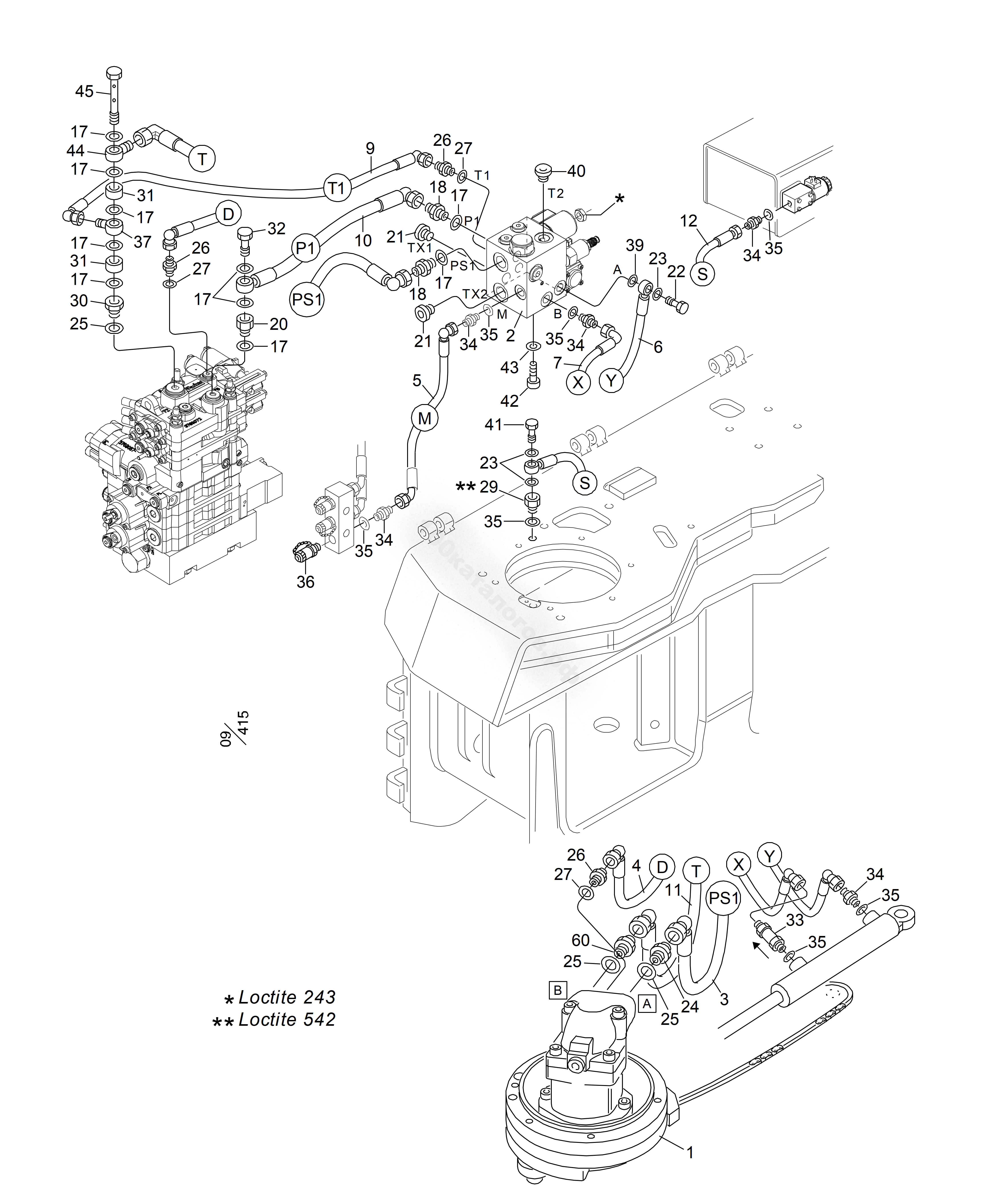

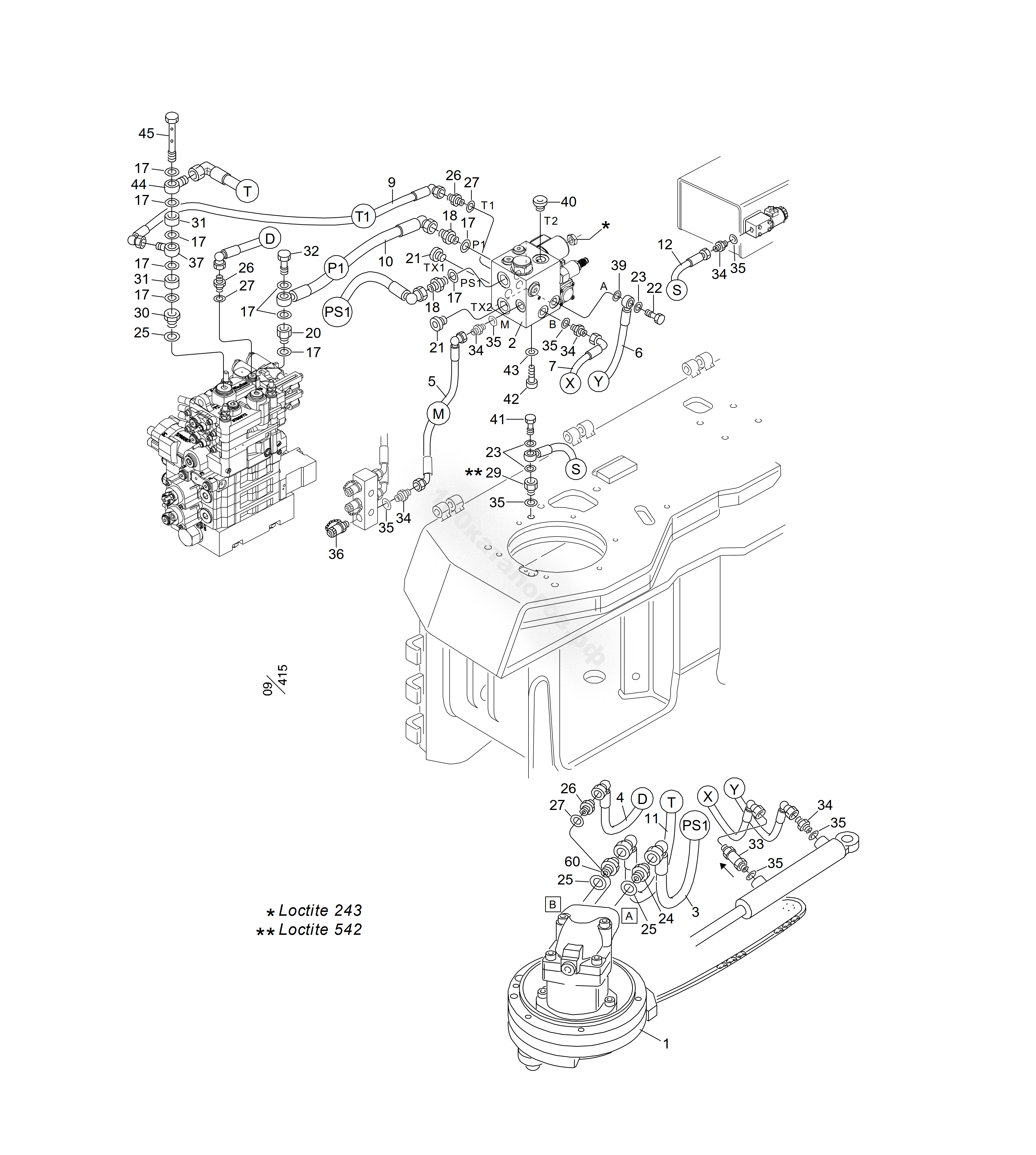

Верхняя пила, гидравлическая система

Серийный номер

Бренд

Log Max

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	016212	1	Узел пилы	-
2	016725	1	Коллектор верхней пилы в сборе	-
3	645370	1	Шланг 5370	-
4	645581	1	Шланг 5581	-
5	645382	1	Шланг 5382	-
6	645374	1	Шланг 5374	-
7	645373	1	Шланг 5373	-
9	645580	1	Шланг 5580	-
10	645377	1	Шланг 5377	-
11	645582	1	Шланг 5582	-
12	645383	1	Шланг 5383	-
17	601103	10	Уплотнительное кольцо	G 1/2”
18	601036	2	Муфта	G 1/2”
20	013805	1	Муфта	G 1/2”
21	601003	2	Шестигранная заглушка	1/2” R
22	601068	1	Болт банжо	R 1/4”
23	601200	3	Уплотнительное кольцо	13x19x1,5
24	601037	1	Переходник	G 1/2” – G 3/4”
25	601104	3	Уплотнительное кольцо	G 3/4”
26	601032	3	Муфта	G 3/8”
27	601102	3	Уплотнительное кольцо	G 3/8”
29	602055	1	Муфта	R1/4” – R1/4” UF – IF
30	601057	1	Муфта	R3/4” UF – R1/2” IF
31	012477	2	Распорка	-
32	601062	1	Болт банжо	R 1/2”
33	012310	1	Ограничительный клапан	-
34	601028	5	Муфта	G 1/4”
35	601101	7	Уплотнительное кольцо	G 1/4”
36	601261	1	Контрольная точка	G 1/4”
37	602018	1	Переходник шланга	1/2” – 3/8”
38	602110	1	Уплотнительное кольцо	G 3/8”
39	602114	1	Уплотнительное кольцо	G 1/4”
40	601037	1	Муфта	G 1/2” – 3/4”
41	601060	1	Болт банжо	G 1/4”
42	500069	3	Винт	M6S M10x30 8.8
43	503057	3	Шайба	M10 Nordlock
44	602016	1	Переходник шланга	R1/2”
45	012476	1	Болт банжо	G1/2” дл.
60	011070-1	1	Ограничитель	Ø6,5 м

Верхняя пила, гидравлическая система

Нет текстового описания
