Рычаги роликов V12 и MS11

Серийный номер

Бренд

Log Max

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

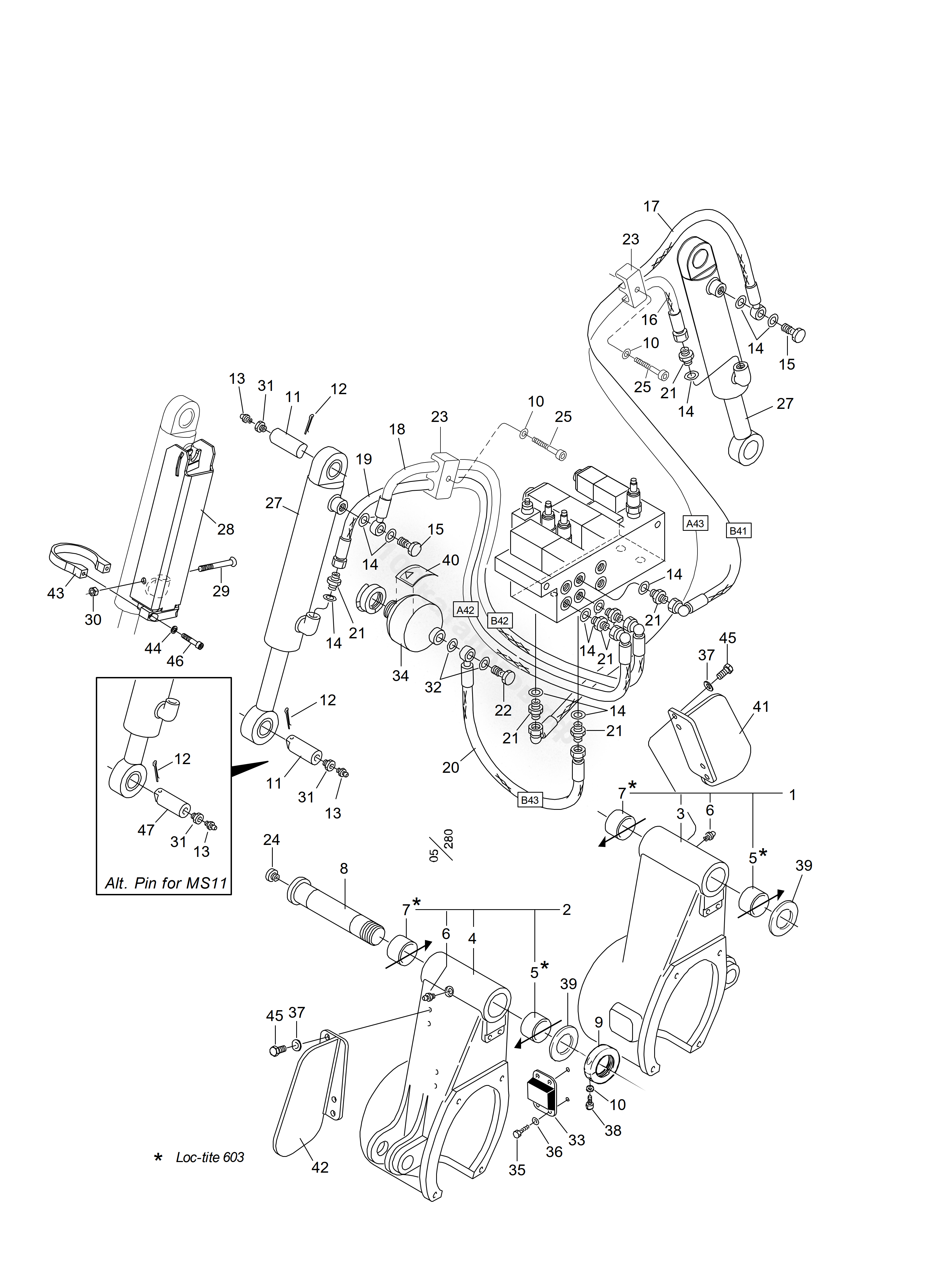

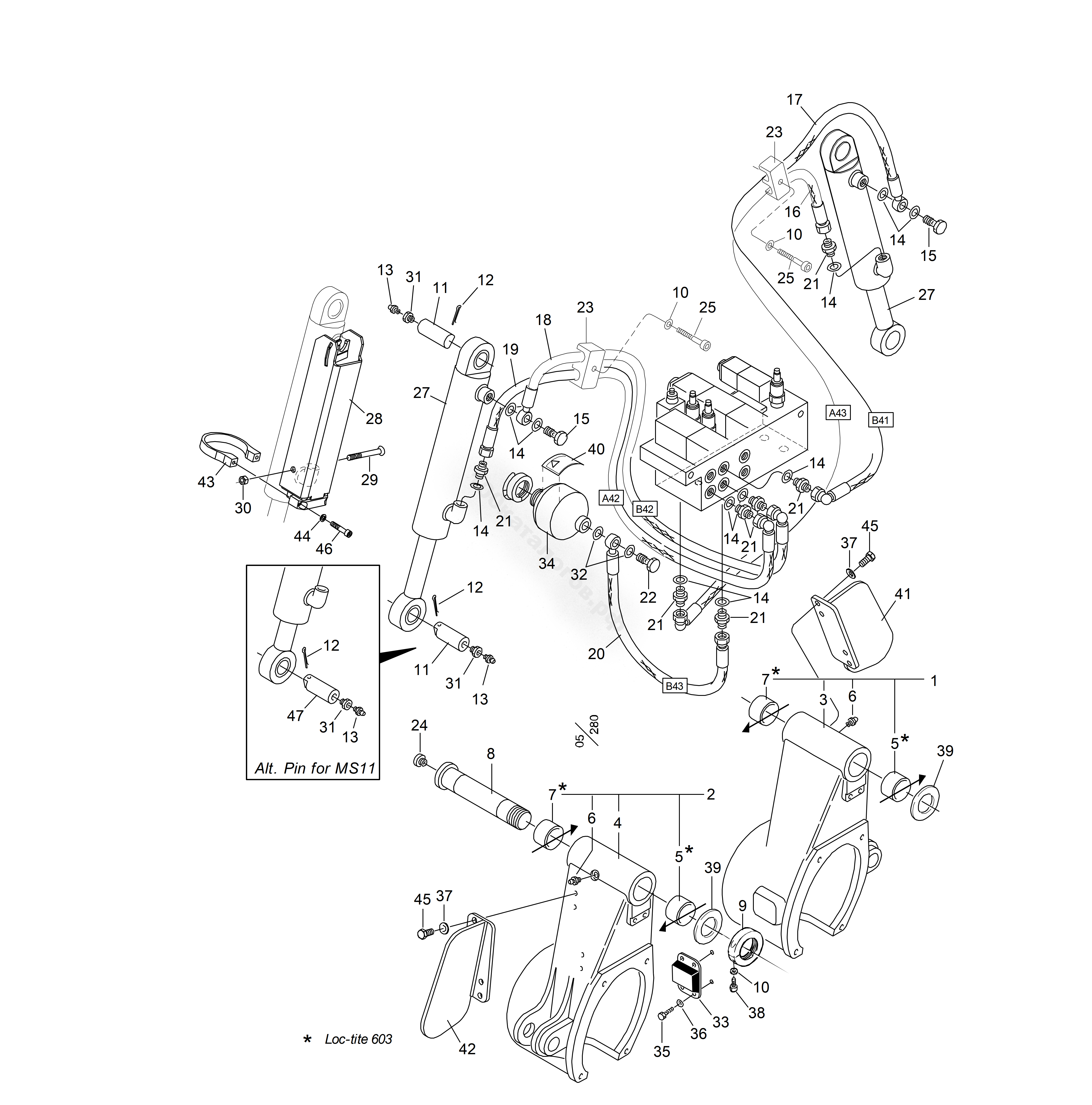

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	047123	1	Рычаг колеса, правый	V12 в компл.
1	047123	1	Рычаг колеса, правый	V12 в компл.
2	047124	1	Рычаг колеса, левый	V12 в компл.
2	047124	1	Рычаг колеса, левый	V12 в компл.
-	047126	1	Рычаг колеса, левый	MS11 в компл.
-	047125	1	Рычаг колеса, правый.	MS11 в компл.
8	015699	2	Штырь	60 L=272
9	016069	2	Резьбовое кольцо	-
10	503055	4	Шайба	Nordlock M8
11	012586	4	Штырь	-
12	516002	4	Шплинт	6,3x50
13	625000	4	Смазочный ниппель	G 1/8”-r
14	601102	11	Уплотнительное кольцо	3/8”
15	601061	2	Болт банжо	G 3/8”
16	645315	1	Шланг 5315	-
17	645314	1	Шланг 5314	-
18	645312	1	Шланг 5312	-
19	645313	1	Шланг 5313	-
20	645324	1	Шланг 5324	-
21	601032	7	Муфта	G 3/8” UF-UF
22	601062	1	Болт банжо	G 1/2”
23	015766	2	Зажим	3/8’’ Ø20 мм
24	601003	2	Заглушка	1/2” R
25	501074	2	Винт с головкой под торцевой ключ	MC6S M8x45
27	013203	2	Гидроцилиндр	-
28	016257	2	Крышка гидроцилиндра	-
29	500078	2	Винт	M6S M10x75 8.8 FZB
30	502055	2	Гайка нижняя	Стопорн. M10
31	602030	4	Втулка	G 1/8”–G 3/8”
32	601103	2	Уплотнительное кольцо	1/2”
33	014377	2	Резиновая пружина	-
34	610140	1	Аккумулятор	0,5 L – 0 бар ПУСТОЙ
35	500022	8	Винт	M6S 6x14 8.8
36	503073	8	Шайба	Nordlock M6
37	503060	8	Шайба	Nordlock M12
38	501070	2	Винт с головкой под торцевой ключ	MC6S M8x25 12.9
39	507063	2	Шайба	63x98x0,25
39	507011	2	Шайба	63x98x0,5
39	507012	1	Шайба	63x98x1,0
40	519111	1	Предупредительная надпись	85 бар
41	015695	1	Левая крышка	V12
42	015696	1	Правая крышка	V12
43	016253	2	Зажим	-
44	503057	4	Шайба	M10
45	500091	8	Винт	M6S M12x30 8.8
46	501090	4	Винт с головкой под торцевой ключ	MC6S M10x40 12.9
47	013729	2	Штырь	Для MS11
-	610141	1	Аккумулятор	0,5 L – 85 бар ЗАРЯЖ.
-	501073	2	Винт с головкой под торцевой ключ	MC6S M8x40 для гладк.

Рычаги роликов V12 и MS11

Нет текстового описания
