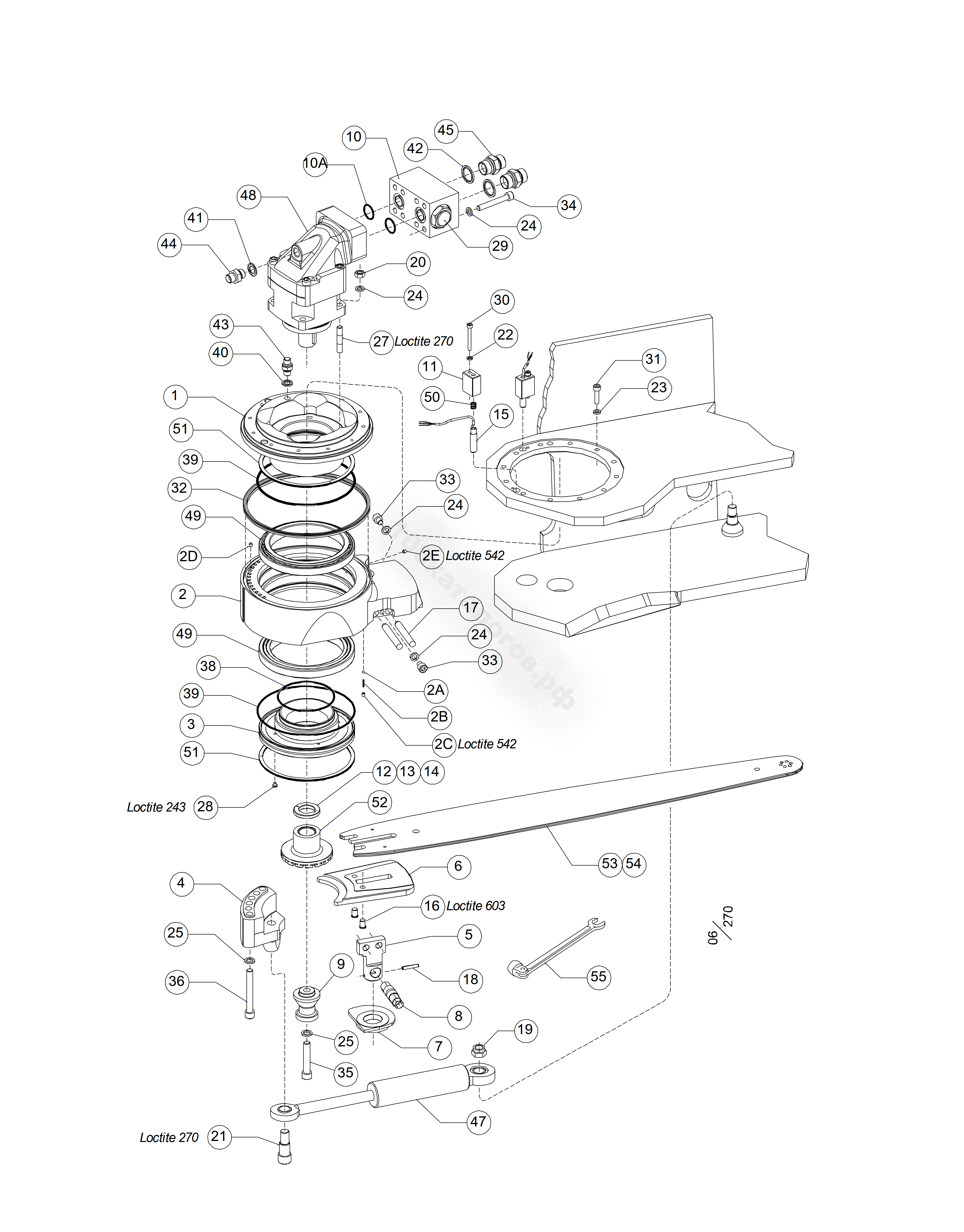

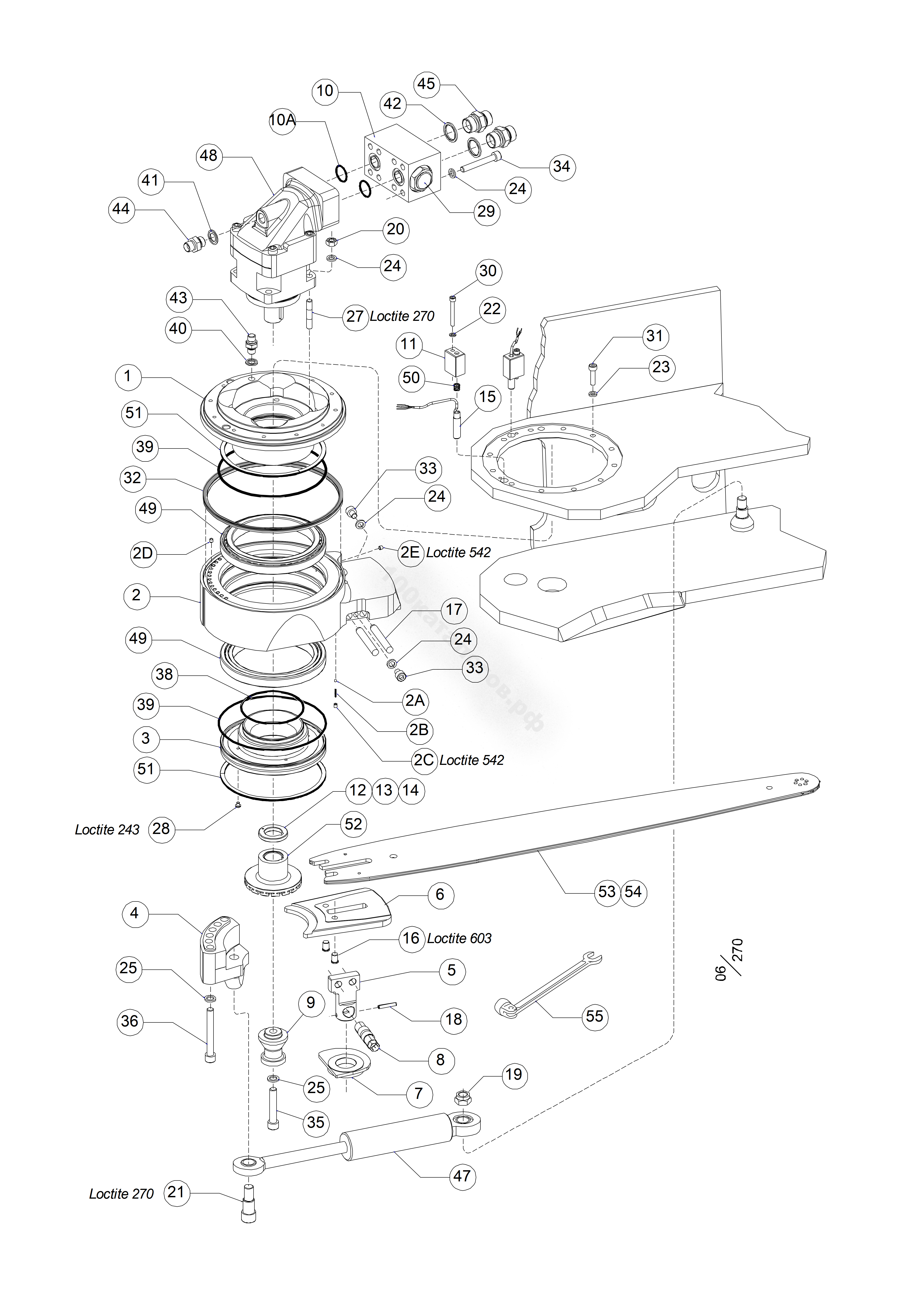

Пильный узел 418 (Стандартный)

Серийный номер

Бренд

Log Max

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	015049	1	Пильный кронштейн	-
10	014991	2	Антикавитационный коллектор	-
1	014932	1	Кронштейн	-
3	014933	1	Втулка	-
4	017020	1	Кронштейн цилиндра	411/418/518
5	013684	1	Центральный элемент	«J»
6	016938	1	Упорная плита	«J»
7	015256	1	Эксцентрик	«J»
8	012519	1	Блокирующий вал	-
9	015867	1	Устройство захвата цепи	418/518
11	014938	2	Втулка	-
12	015043	1	Шайба	30x50x7–7,5
13	015044	1	Шайба	30x50x6–6,5
14	015045	1	Шайба	30x50x8–8,5
15	016279	2	Сенсор пилы	411/418/518
16	016774	2	Штифт цилиндра	10x16
17	515027	2	Штифт цилиндра	12m6x80
18	515013	1	Штырь цилиндра	FRP 6x32
19	502058	1	Гайка	M16 НИЗК.
20	502006	4	Гайка	M6M M10
21	017021	1	Направляющий винт	411/418/518
22	503065	2	Шайба	Nordlock M6
23	503055	12	Шайба	Nordlock M8
24	503057	12	Шайба	Nordlock M10
25	503060	7	Шайба	Nordlock M12
27	505073	4	Винт	PS M10x50 8.8
28	513005	4	Винт	MS6SS M8x12
29	617039	1	Обратный клапан	CVH1G1P
30	501053	2	Винт с головкой под торцевой ключ	MC6S M6x50 12.9
31	501071	12	Винт с головкой под торцевой ключ	MC6S M8x30 12.9
32	546041	1	Уплотнительное кольцо	220 мм
33	501106	2	Винт с головкой под торцевой ключ	MC6S M10x12 12.9
34	501097	8	Винт с головкой под торцевой ключ	MC6S M10x70 12.9
35	500098	1	Винт с головкой под торцевой ключ	MC6S M12x65 12.9
36	501118	6	Винт с головкой под торцевой ключ	MC6S M12x90 12.9
37	617039	1	Обратный клапан	-
38	543064	1	О-кольцо	104,5x3
39	543032	2	О-кольцо	182,0x3,0
40	601101	1	Уплотнительное кольцо	G 1/4”
41	601110	1	Уплотнительное кольцо	M18
42	601104	2	Уплотнительное кольцо	G 3/4”
43	601028	1	Муфта	G 1/4”UF – UF
44	608003	1	Муфта	M18x3/8”
45	601040	2	Муфта	G 3/4”UF – UF
46	608022	1	Заглушка	M 22
47	015669	1	Гидроцилиндр	40/25x106
48	609014	1	Двигатель пилы	F12-30
49	508020	2	Конический роликовый подшипник	-
50	526015	2	Пружина	-
51	546006	6	Уплотнительное кольцо	3 шт./поз.
52	549113	1	Звездочка	418/16
53	549318-275	1	Пильная штанга	75CM 18H XL
54	549018-092	1	Пильная цепь	18H-92 DL
55	522260	1	Инструмент	-
-	549018-106	1	Пильная цепь	18HX-106 DL (Опц.)
-	549318-282	1	Пильная штанга	82CM 18H (Опц.)
-	554109	1	Набор уплотнителей	-
-	549318-290	1	Пильная штанга	90CM 18H XL (Опц.)
-	549018-099	1	Пильная цепь	18HX-99 DL (Опц.)

Пильный узел 418 (Стандартный)

Нет текстового описания
