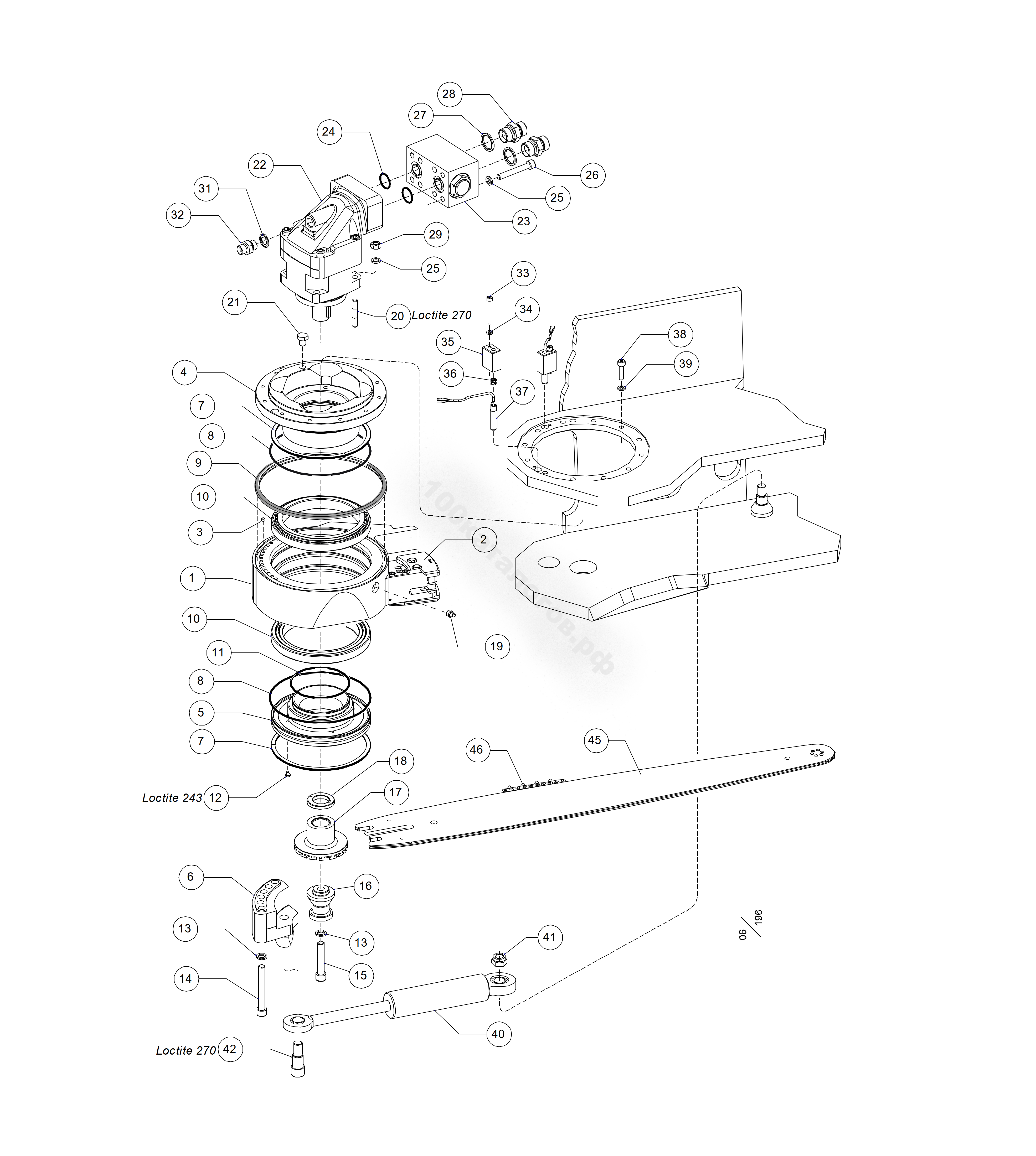

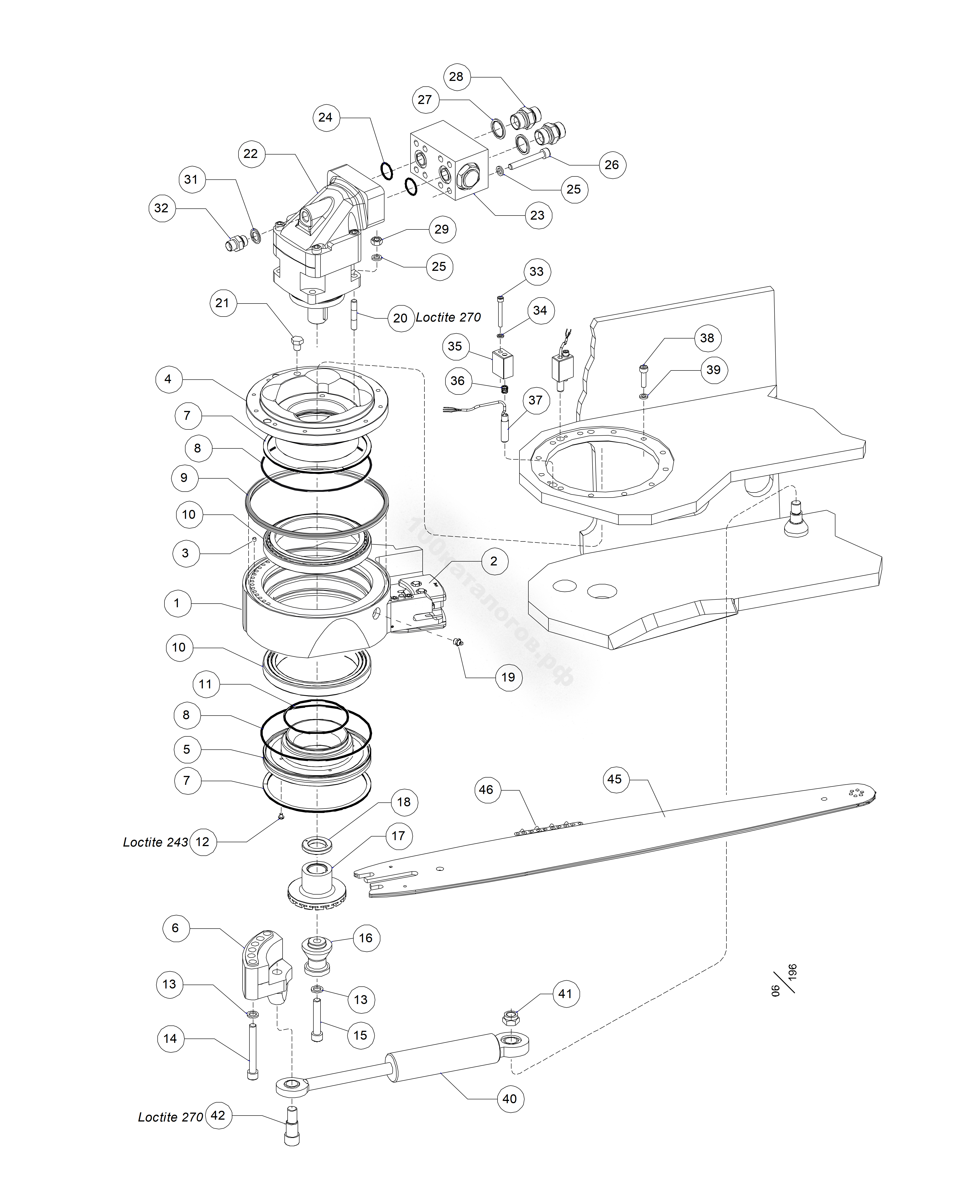

Пильный агрегат 518

Серийный номер

Бренд

Log Max

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	609100	1	Пильный кронштейн	518
23	014991	2	Антикавитационный коллектор	-
3	514051	14	Магнит	6x5
4	014932	1	Кронштейн	-
5	014933	1	Втулка	-
6	017020	1	Кронштейн цилиндра	411/418/518
7	546006	6	Уплотнительное кольцо	3 шт./поз.
8	543032	2	О-кольцо	182,0x3,0
9	546041	1	Уплотнительное кольцо	V-кольцо 220 мм
10	508020	2	Конический роликовый подшипник	-
11	543064	1	О-кольцо	104,5x3
12	513005	4	Винт	MS6SS M8x12
13	503060	7	Шайба	Nordlock M12
14	501118	6	Винт с головкой под торцевой ключ	MC6S M12x90 12.9
15	500098	1	Винт с головкой под торцевой ключ	MC6S M12x65 12.9
16	015867	1	Устройство захвата цепи	418/518
17	549113	1	Звездочка	418/16
18	015043	1	Шайба	30x50x7-7,5
19	625000	1	Смазочный ниппель	G 1/8”
20	505073	4	Винт	PS M10x50 8.8
21	601001	1	Шестигранная заглушка	G 1/4”
22	609014	1	Двигатель пилы	F12-30
25	503057	12	Шайба	Nordlock M10
26	501097	8	Винт с головкой под торцевой ключ	MC6S M10x70 12.9
27	601104	2	Уплотнительное кольцо	G 3/4”
28	601040	2	Муфта	G 3/4” UF – UF
29	502006	4	Гайка	M6M M10
31	601110	1	Уплотнительное кольцо	M18
32	608003	1	Муфта	M18x3/8”
33	501053	2	Винт с головкой под торцевой ключ	MC6S M6x50 12.9
34	503065	2	Шайба	Nordlock M6
35	014938	2	Втулка	-
36	526015	2	Пружина	-
37	016279	2	Сенсор пилы	Для 411/418/518
38	501071	12	Винт с головкой под торцевой ключ	MC6S M8x30 12.9
39	503055	12	Шайба	Nordlock M8
40	015669	1	Гидроцилиндр	40/25x106
41	502058	1	Гайка	M16 НИЗК.
42	017021	1	Направляющий винт	411/418/518
45	549318- 275	1	Пильная штанга	75CM 18H XL
46	549018- 094	1	Пильная цепь	18H-94 DL
-	015044	1	Шайба	30x50x6-6,5
-	549318- 282	1	Пильная штанга	82CM 18H (Опц.)
-	549318- 290	1	Пильная штанга	90CM 18H XL (Опц.)
-	549018- 101	1	Пильная цепь	18HX-101 DL (Опц.)
-	549018- 108	1	Пильная цепь	18HX-108 DL (Опц.)
-	554109	1	Набор уплотнителей	-
-	015045	1	Шайба	30x50x8-8,5
