Пила 518 гидравлическая система

Серийный номер

Бренд

Log Max

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

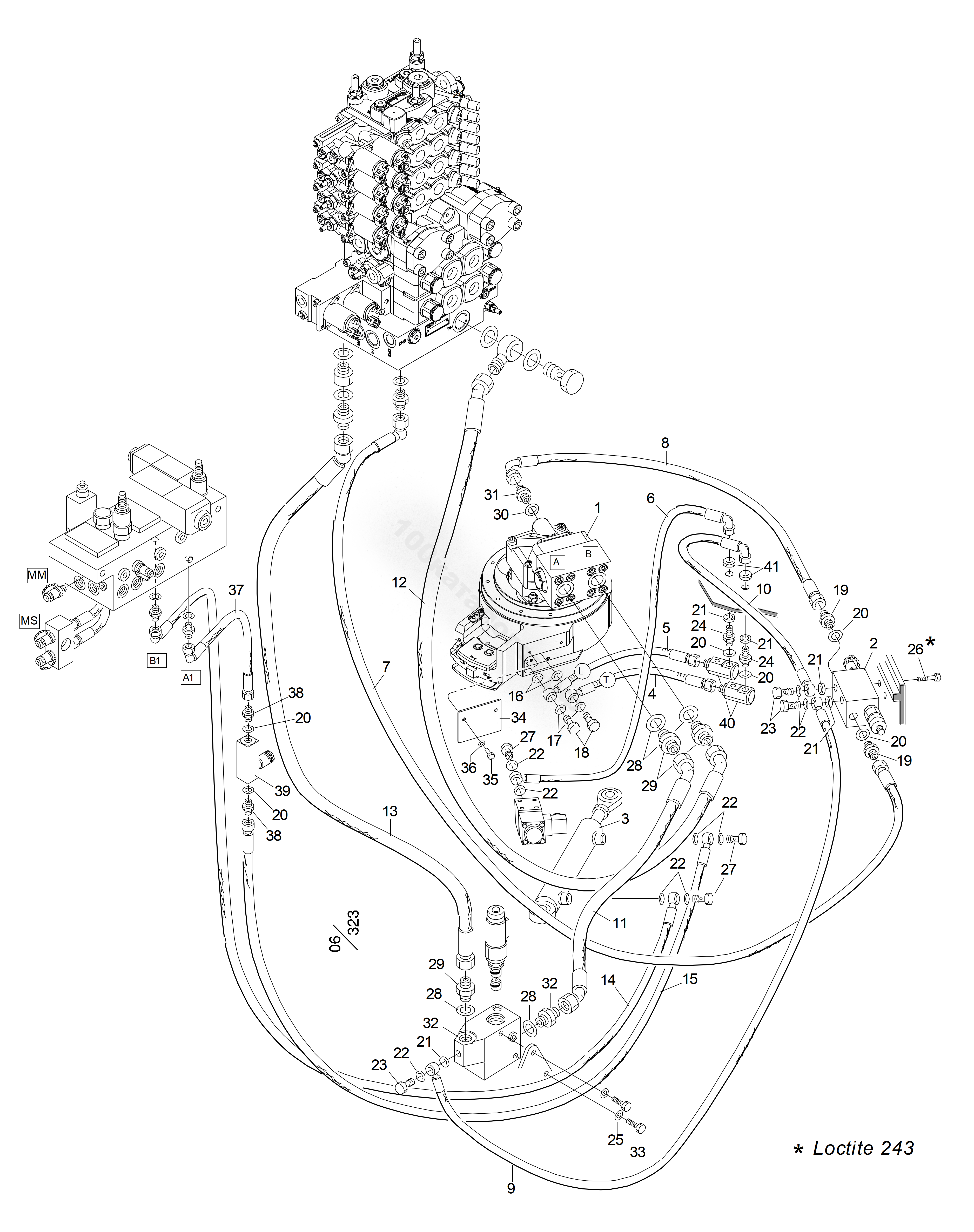

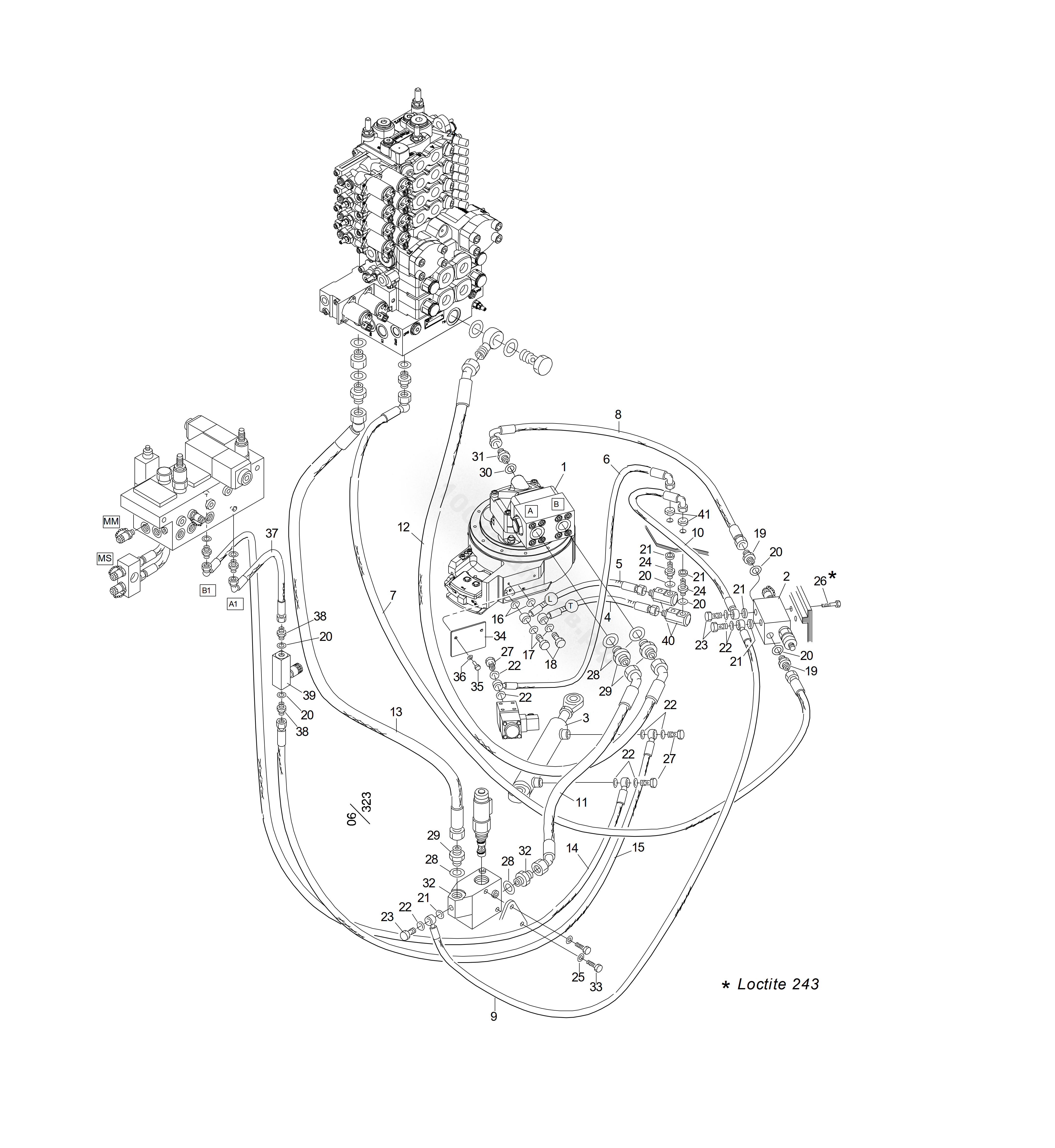

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	609014	1	Двигатель пилы	F12-30
2	016228	1	Коллектор 518	-
3	015669	1	Гидроцилиндр	40/25x106
4	645423	1	Шланг 5423	T
5	645422	1	Шланг 5422	L
6	645325	1	Шланг 5325	-
7	645407	1	Шланг 5407	-
8	645406	1	Шланг 5406	-
9	645408	1	Шланг 5408	-
10	645424	1	Шланг 5424	-
11	645329	1	Шланг 5329	-
12	645328	1	Шланг 5328	-
13	645327	1	Шланг 5327	-
14	645331	1	Шланг 5331	-
15	645349	1	Шланг 5349	-
16	601100	2	Уплотнительное кольцо	1/8”
17	601203	2	Уплотнительное кольцо	10x14x1,0
18	601064	2	Боль банжо	G 1/8”
19	601029	2	Муфта	G 1/4”-3/8”
20	601101	6	Уплотнительное кольцо	G 1/4”
21	602114	5	Уплотнительное кольцо	G 1/4”
22	601200	9	Уплотнительное кольцо	13x19x1,5
23	601068	3	Болт банжо	G 1/4”
24	601210	2	Перегородка	-
25	503057	2	Шайба	Nordlock M10
26	501087	2	Винт	MC6S 10x20
27	601060	3	Болт банжо	G 1/4”
28	601104	4	Уплотнительное кольцо	G 3/4”
29	601040	4	Муфта	G 3/4”
30	601110	1	Уплотнительное кольцо	M18
31	608003	1	Муфта	M18 – G 3/8”
32	005932- MONT	1	Пильный коллектор	-
33	500069	2	Винт	M6S M10x30
34	016429	1	Крышка	-
35	501045	2	Вино с головкой под торцевой ключ	MC6S M6x16
36	503065	2	Шайба	-
37	645348	1	Шланг 5348	-
38	601028	2	Муфта	-
39	617045	1	Обратный клапан	-
40	016727	2	Вертлюг	¼’’ для пилы 518
41	601253	2	Гайка	¼’’

Пила 518 гидравлическая система

Нет текстового описания
