Открытый узел

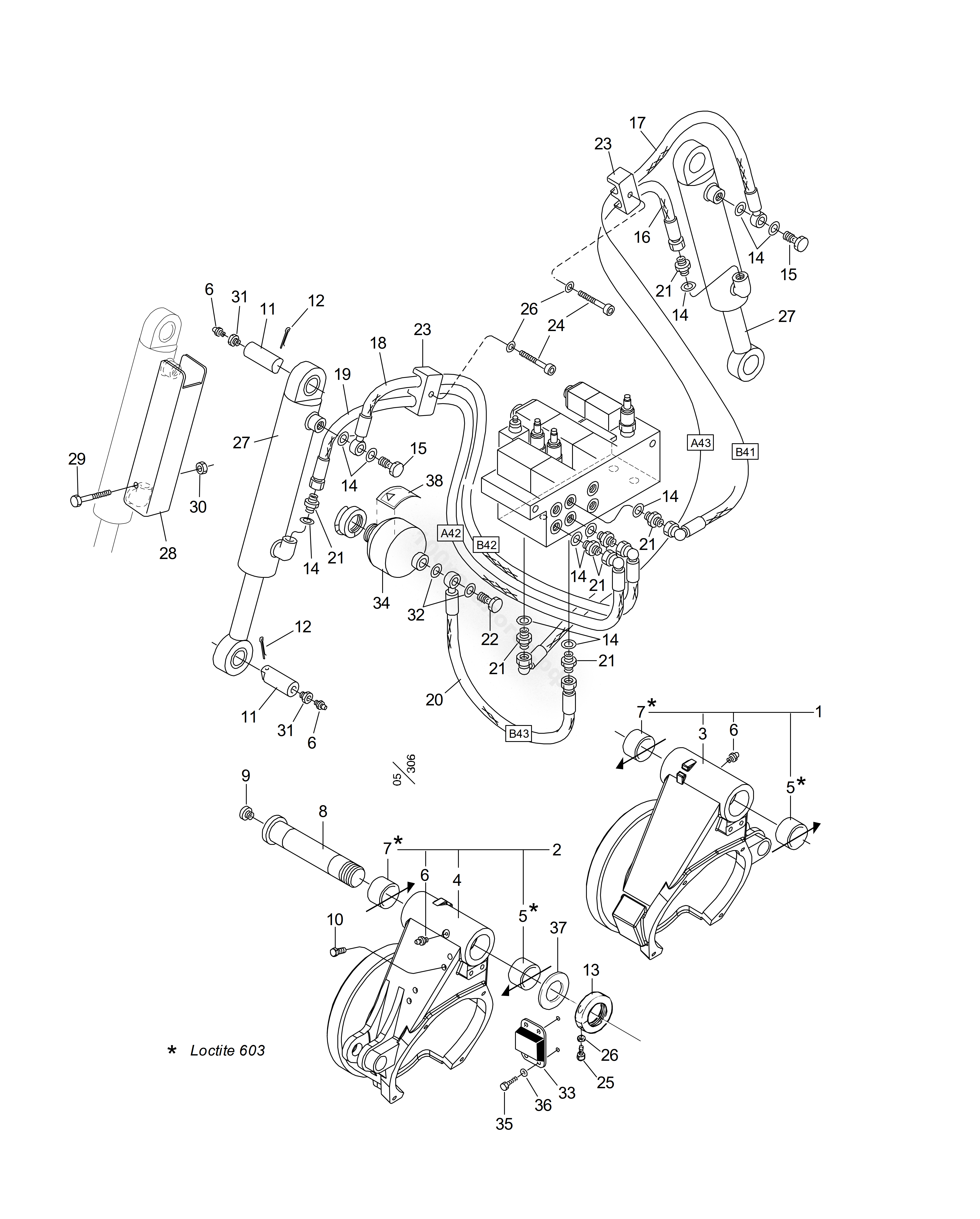

Устройство протяжки с двигателем V12

Серийный номер

Бренд

Log Max

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	047123	1	Рычаг подающего ролика, комплект	Right
2	047124	1	Рычаг подающего ролика, комплект	Left
8	015699	2	Штырь	Ø 60 L=295 mm
9	601003	2	Заглушка	1/2" R
10	500087	8	Винт	M6S M12x16 8.8 FZB
11	012586	4	Штырь	Ø 32 L=86 mm
12	516002	4	Шплинт	6.3x50
13	016069	2	Резьбовое кольцо	M55
14	601102	11	Кольцо	3/8"
15	601061	2	Винт банжо	R 3/8"
16	645527	1	Гидравлический шланг	-
17	645526	1	Гидравлический шланг	-
18	645524	1	Гидравлический шланг	-
19	645525	1	Гидравлический шланг	-
20	645543	1	Гидравлический шланг	-
21	601032	7	Адаптер	R 3/8“ – R 3/8“
22	601062	1	Винт банжо	R 1/2”
23	016878	2	Зажим	3/8’’
24	501073	2	Винт	MC6S M8x40 12.9
25	501070	2	Винт	MC6S M8x25 12.9
26	503055	4	Шайба	M8 Nordlock
27	013203	2	Гидравлический цилиндр	Ø 63/40 – 215
28	012120	2	Крышка	-
29	500078	2	Винт	M6S M10x75 8.8 FZB
30	502055	2	Гайка	M10 Locking Low
31	602030	4	Втулка	R 1/8” – KR 3/8”
32	601103	2	Кольцо	1/2”
33	014377	2	Резиновый амортизатор	-
34	610140	1	Аккумулятор	0.5 L – 0 Bar Empty
35	500022	8	Винт	M6S M6x14 8.8 FZB
36	503065	8	Шайба	M6 Nordlock Wide
37	507063	1	Шайба	63x98x0.25
37	507011	1	Шайба	63x98x0.5
37	507012	1	Шайба	63x98x1.0
38	519111	1	Знак	85 bar
-	610141	1	Аккумулятор	0.5 L – 85 Bar Loaded

Устройство протяжки с двигателем V12
