Открытый узел

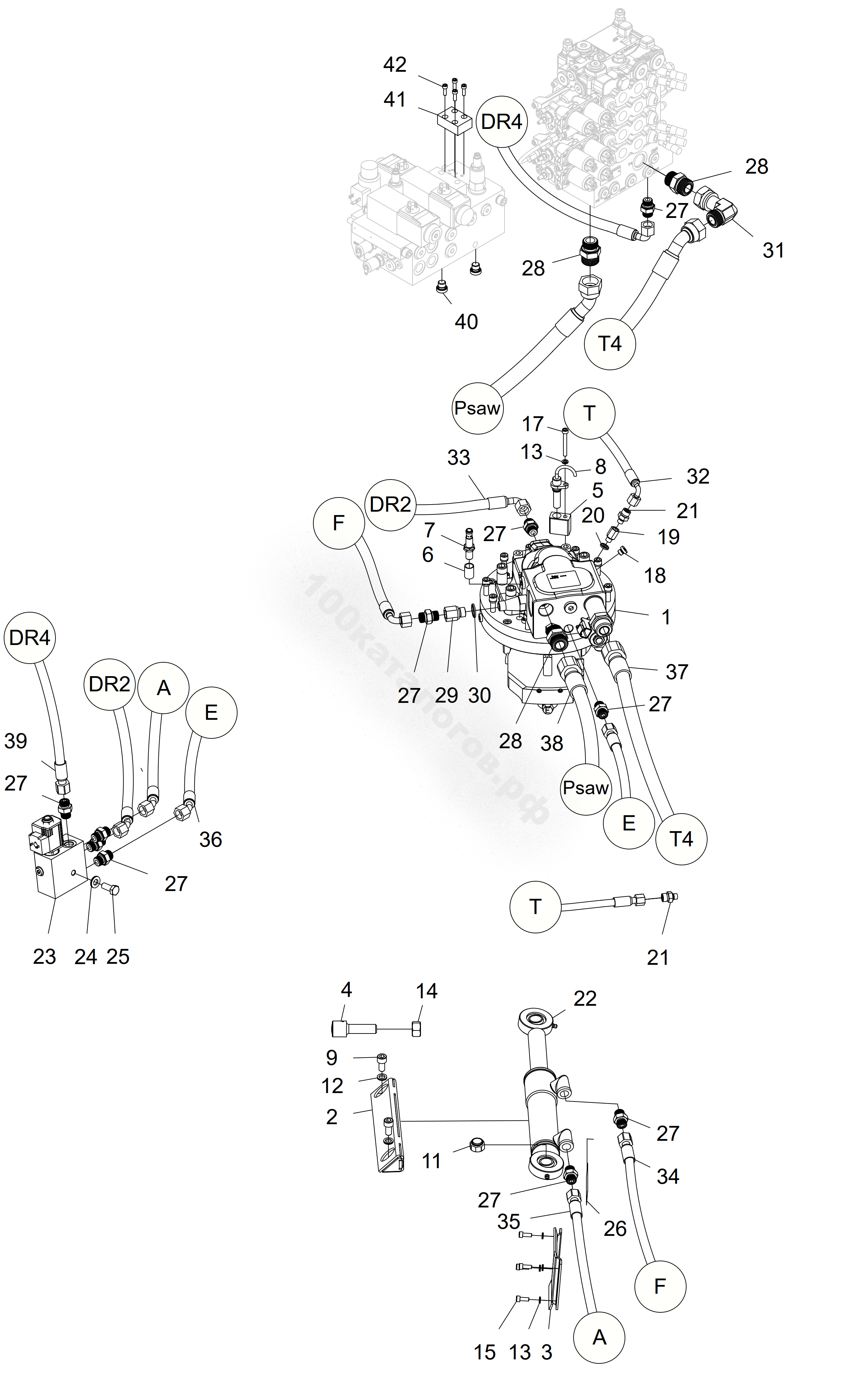

Гидравлический пильный агрегат 218 True-Cut

Серийный номер

Бренд

Log Max

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	018710	1	Пильный узел	218 True-Cut
2	016296	1	Крышка	-
3	017630	1	Крышка шланга	-
4	017900	1	Стопорный винт	-
5	017905	1	Кронштейн	-
6	017906	1	Распорка	-
7	401220	1	Датчик	-
8	K5081000	1	Датчик	-
9	501087	2	Винт	M10x20 12.9
10	502706	1	Гайка	M16 FZB
11	502705	1	Гайка	M16 10.9 FZB
12	503057	2	Шайба	M10 NL
13	503065	5	Шайба	M6 NL
14	502717	1	Гайка	M16x1,5 FZB
15	501045	4	Винт	M6x16 12.9
16	503063	1	Шайба	M16 NL
17	501053	1	Винт	M6x50 12.9
18	601000	1	Шестигранная заглушка	1/8”
19	602083	1	Адаптер	1/8”
20	601100	1	Кольцо	1/8”
21	601749	2	Адаптер	BSP 1/8”-9/16” ORFS
22	017909	1	Гидроцилиндр	-
23	018216	1	Коллектор	-
24	503075	1	Шайба	M10 NL sp
25	500068	1	Винт	M10x25 8.8 FZB
26	519171	1	Наклейка	-
27	601754	10	Адаптер	BSP 3/8”-11/16” ORFS
28	601762	3	Адаптер	BSP 3/4”-1 3/16” ORFS
29	602051	1	Адаптер	3/8”
30	601102	1	Кольцо	3/8”
31	601730	1	Адаптер	1 3/16”
32	648078	1	Шланг для смазки	-
33	648085	1	Гидравлический шланг	-
34	648086	1	Гидравлический шланг	-
35	648087	1	Гидравлический шланг	-
36	648088	1	Гидравлический шланг	-
37	648090	1	Гидравлический шланг	-
38	648091	1	Гидравлический шланг	-
39	648089	1	Гидравлический шланг	-
40	601001	2	Шестигранная заглушка	1/4”
41	613038	1	Пластина	-
42	501028	4	Винт	M5x16 12.9
