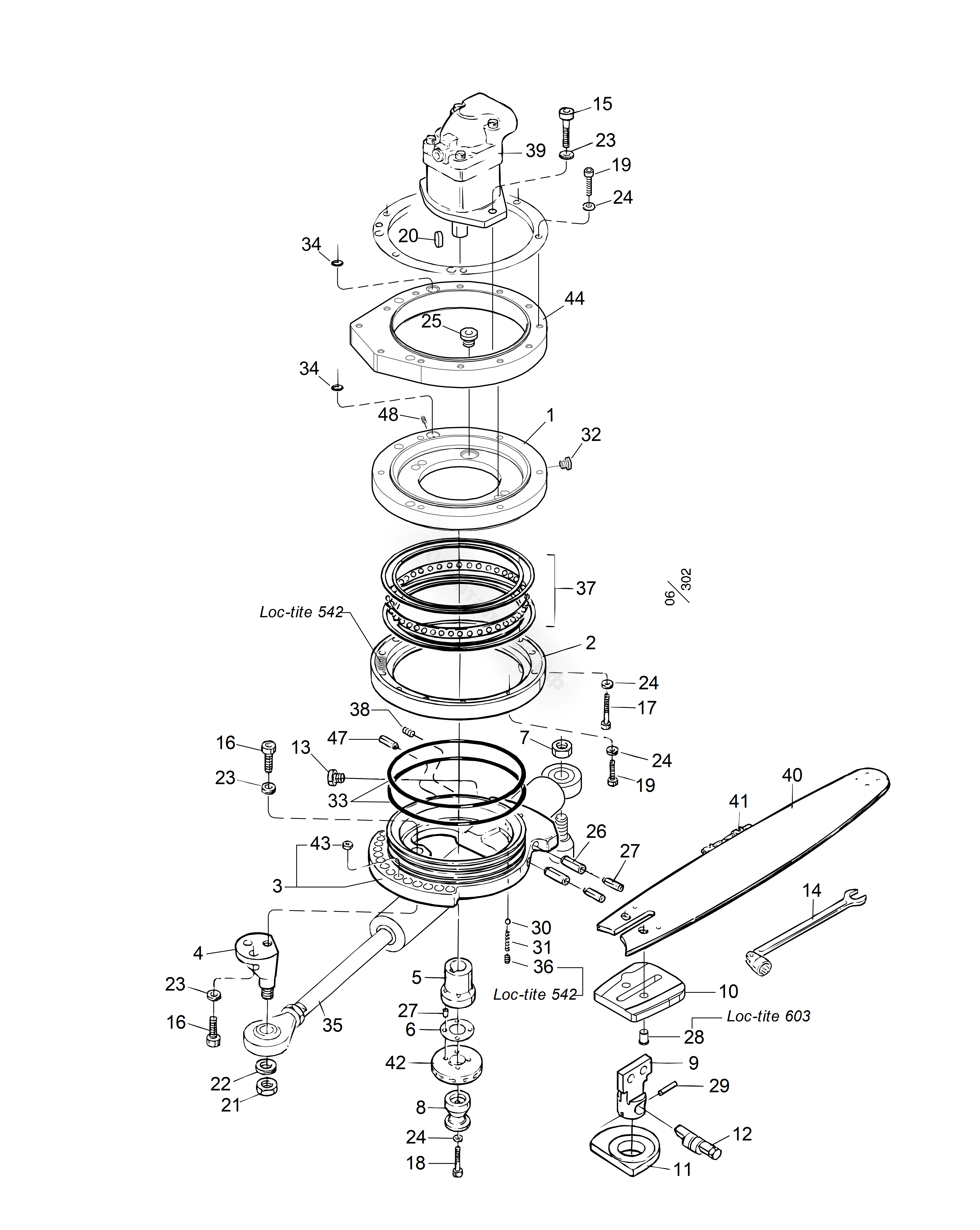

Пильный блок, 98B

Серийный номер

Бренд

Log Max

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	016206	1	Пильный кронштейн	-
39	609018	1	Пильный мотор	F11-19 антикавитац
1	013172	1	Кронштейн	F11-19
2	012514	1	Крышка	-
4	012335	1	Штырь	-
5	012334	1	Захват	F11-19
6	549210	1	Прокладка	t= 0,5 mm
7	502058	1	Гайка нижняя	Loc M16
8	012614	1	Захват цепи	F11-19
9	012518	1	Центральная втулка	-
10	016935	1	Упорная плита	Wide
11	012520	1	Эксцентрик	”S”
12	012519	1	Блокирующий вал	”E”
14	522260	1	Комбинированный ключ	-
15	501110	2	Винт	MC6S 12x35
16	501108	3	Винт	MC6S 12x25
17	501076	6	Винт	MC6S 8x55
18	501075	1	Винт	MC6S 8x50
19	501071	18	Винт	MC6S 8x30
21	502706	1	Гайка нижняя	Loc M16
22	503063	1	Шайба	Nordlock M16
23	503060	5	Шайба	Nordlock M12
24	503055	25	Шайба	Nordlock M8
25	602090	1	Заглушка	M22x1.5
26	515022	2	Цилиндрический штырь	Ø 12x36
27	515010	4	Цилиндрический штырь	Ø 6x20
28	016774	1	Цилиндрический штырь	Ø 10x16
29	515013	1	Подпружинный штырь натяжения	Ø 6x32
32	602106	1	Шестиугольная заглушка	G 1/8"
33	543038	2	О-кольцо	Ø 180x3,0
34	540070	2	О-кольцо	Ø 13,3x2,4
35	015669	1	Цилиндр	-
36	613017	1	Насадок	Ø 2,5
37	508100	1	Подшипник	-
40	549318-075	1	Шина пилы	18H 75 cm
41	549018-085	1	Цепь пилы	18H 85 DL
42	549103	1	Звездочка	F11-19/12
44	016522	1	Пластина адаптера	-
47	515017	3	Подпружиннный штырь натяжения	FRP 13x12
48	513026	1	Заглушка	SK6SS 5X10
-	549211	1	Прокладка	t= 1,0 mm
-	012736	1	Эксцентрик	”M”
-	016934	1	Упорная плита	Narrow
-	549018-090	1	Цепь пилы	18H 90 DL
-	549318-080	1	Шина пилы	18H 80 cm
-	554232	1	Набор прокладок	F11-19 антикавитац
-	554025	1	Набор прокладок	F11-19 антикавитац

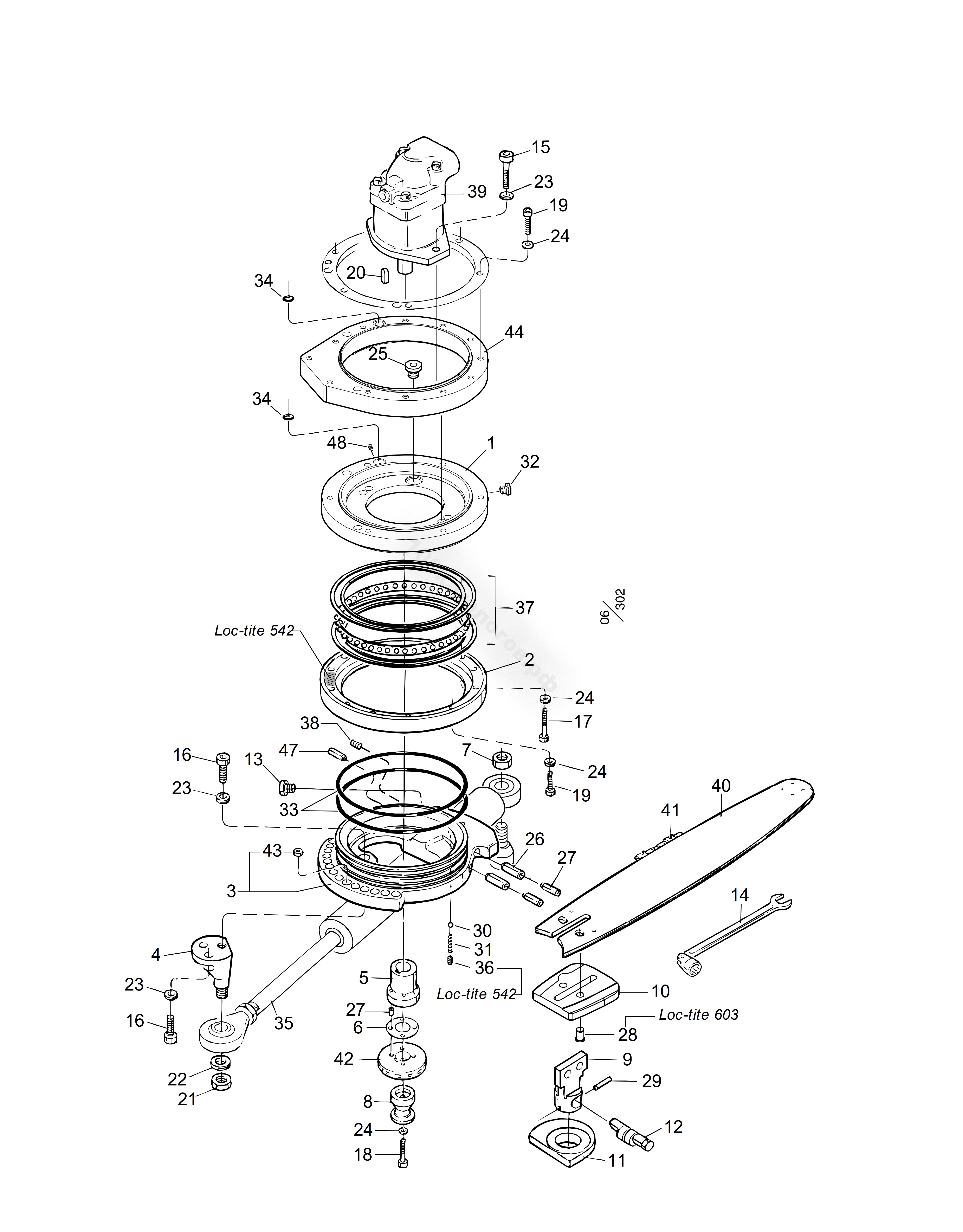

Пильный блок, 98B

Нет текстового описания
