Основные функции, клапан L-90

Серийный номер

Бренд

Log Max

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

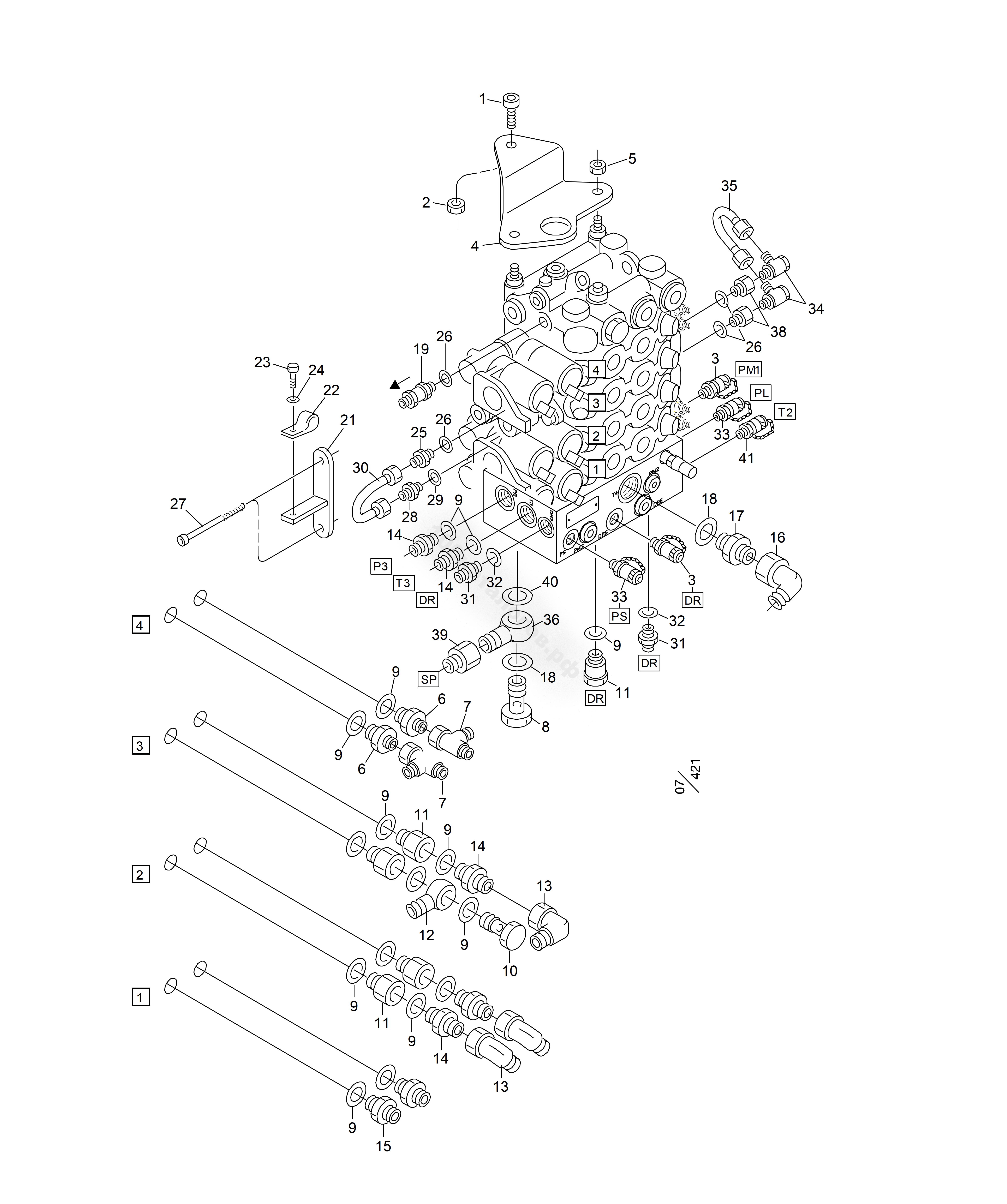

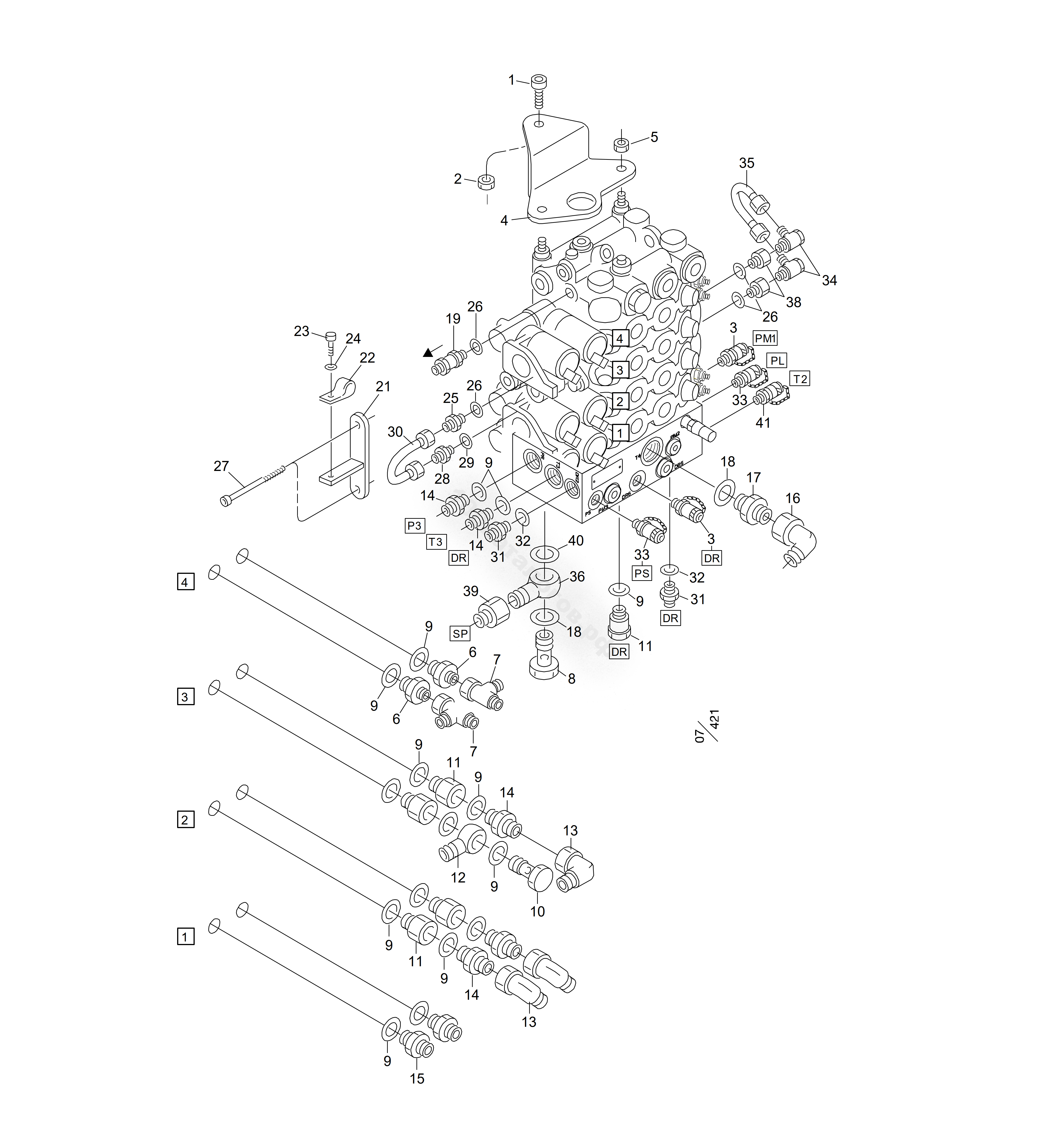

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	501110	1	Винт	MC6S M12X35 12.9
2	502056	1	Гайка	M12 Low
3	601262	2	Конт. точка	G 3/8"
4	013139	1	Кронштейн	-
5	502055	2	Гайка	M10 Low
6	601030	2	Адаптер	R 1/4"UF-R 1/2"UF
7	601010	2	Адаптер	R 1/4" UF-UF-
8	601067	1	Болт банжо	R 3/4"
9	601103	16	Уплотнитель	G 1/2"
10	601062	1	Болт кожуха	G 1/2"
11	013805	5	Адаптер	-
12	602016	1	Болт кожуха	G 1/2"
13	602026	3	Угловой адаптер	G 1/2" UF-IF 90
14	601036	5	Адаптер	G 1/2"UF - G 1/2"UF
15	601033	2	Адаптер	G 3/8"UF - G 1/2"UF
16	602028	1	Угловой адаптер	G 3/4" UF - IF 90
17	601040	1	Адаптер	G 3/4"UF - G 3/4"UF
18	601104	2	Уплотнитель	3/4"
19	617008	1	Обратный клапан	G 1/4"
21	014221	1	Кронштейн	-
22	622061	1	Зажим	16 mm
23	501046	1	Винт	MC6S M6x20 12.9
24	503065	1	Шайба	Nordlock M6
25	602060	1	Адаптер	G 1/4"-6L
26	601101	4	Уплотнитель	Tredo 1/4"
27	505055	2	Винт	MC6S M6x105
28	602061	1	Адаптер	G 1/8"-6L-R
29	601100	1	Шестиугольная заглушка	G 1/8"
30	013830	1	Труба	B-side cmpl.
31	601032	2	Адаптер	G 3/8”UF -G 3/8”UF
32	601102	2	Уплотнитель	3/8”
33	601261	2	Контрольная точка	G ¼”
34	602075	2	Адаптер	R 1/8”-6L
35	014193	1	Труба	A side
36	602017	1	Болт кожуха	G ¾”
37	614025-01	1	Клапан L-90	-
38	602086	2	Адаптер	¼”-1/8” UF-IF
39	601244	1	Адаптер	R ¾” UF-IR
40	602109	1	Уплотнитель	G ¾”
41	601260	1	Ниппель для манометра	1/8”

Основные функции, клапан L-90

Нет текстового описания
