Измерение диаметра Имп./Потенц.

Серийный номер

Бренд

Log Max

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

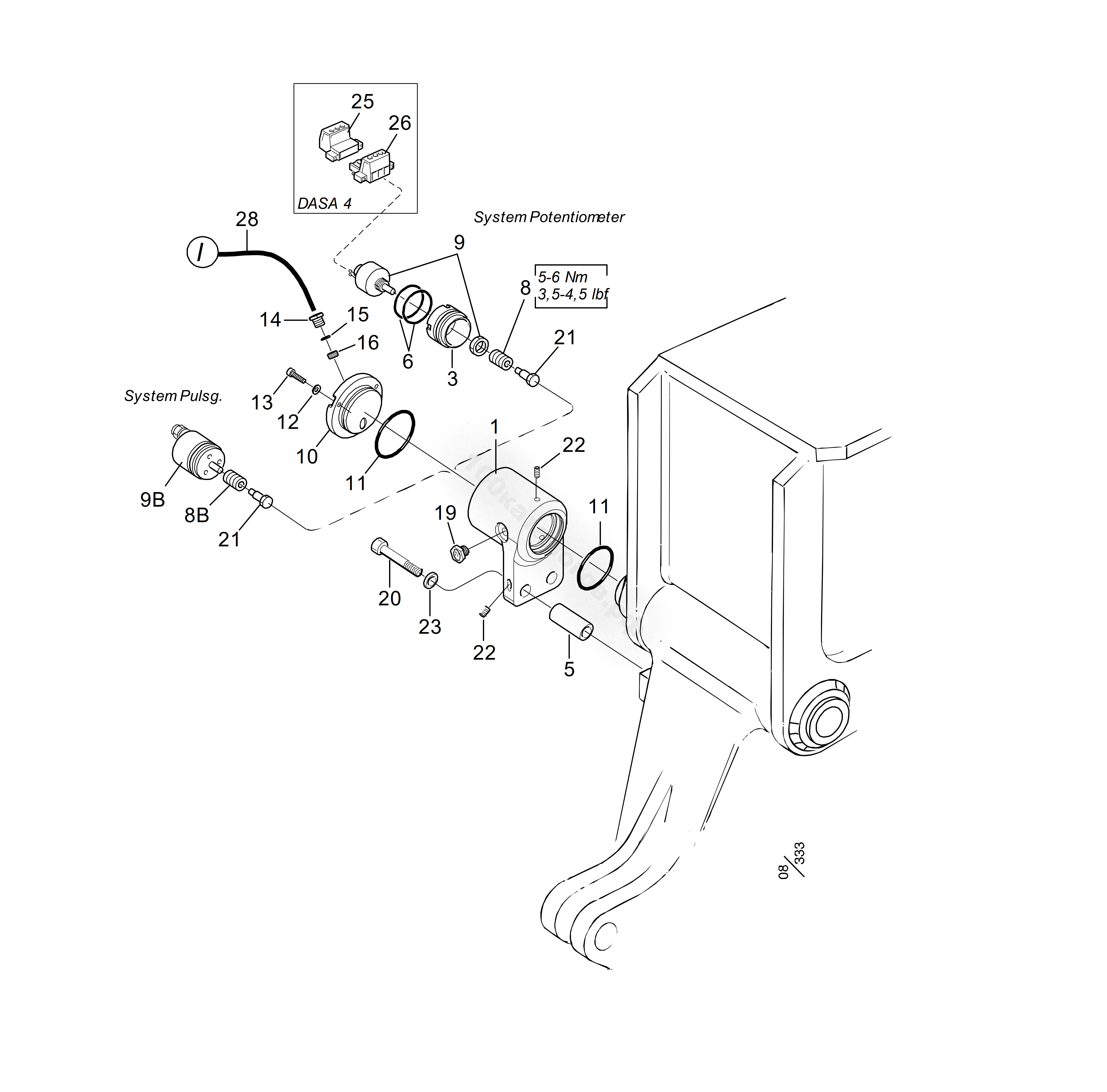

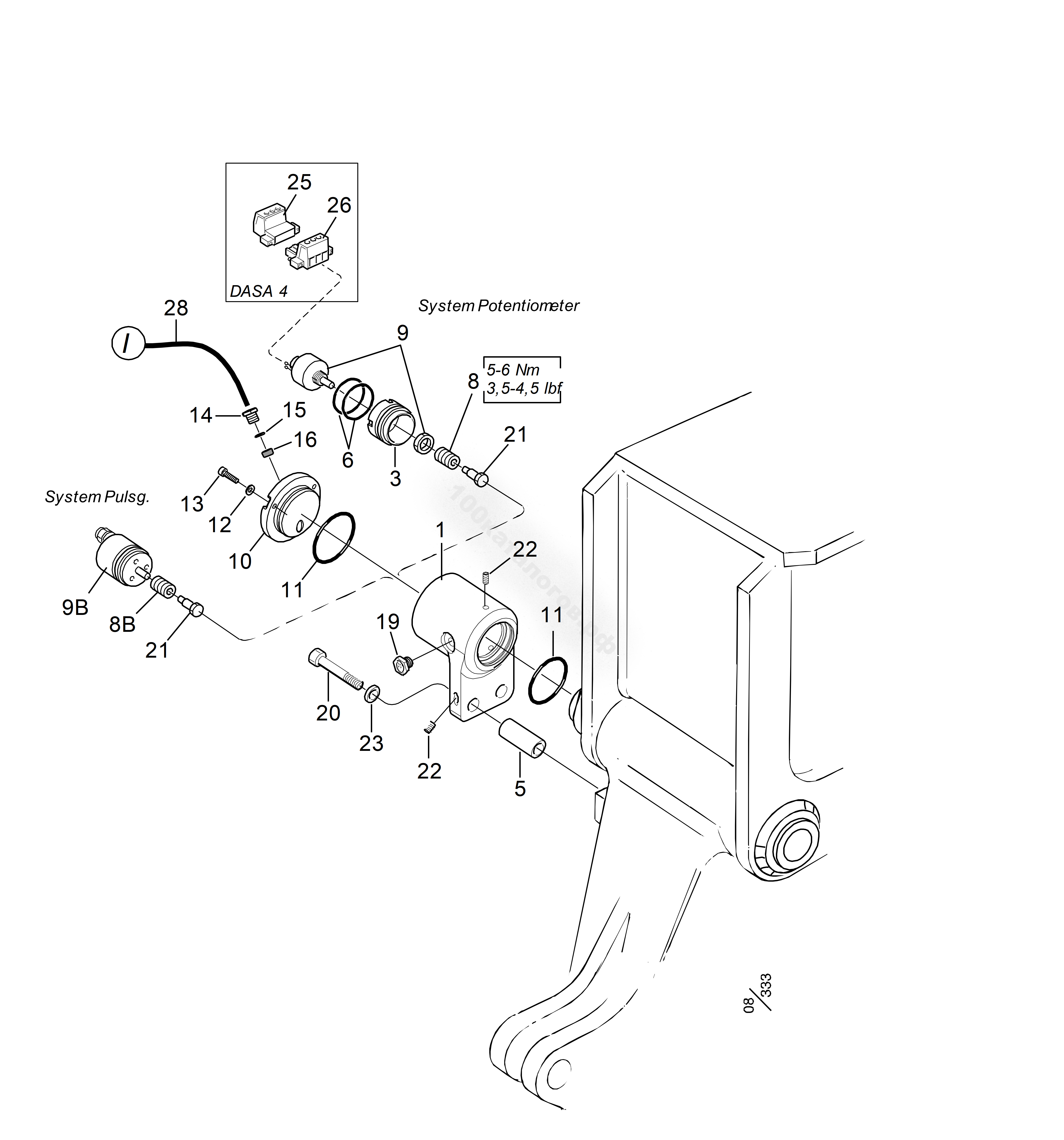

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	017031	2	Корпус датчика	-
3	015035	2	Пластина муфты	Потенциометр
5	012640	4	Распорка	-
6	543024	2	О-кольцо	25.3X2.4
8	401149	2	Подвижное соединение	Ø = 6/5 mm потенц
9	401168	2	Потенциометр	-
9	401166	2	Потенциометр	Timberjack
10	017032	2	Крышка	-
11	543033	4	О-кольцо	45,0x2,0
12	503067	6	Шайба	M4 Nordlock
13	501014	6	Винт	MC6S M4x12
14	401260	2	Гайка	PG7
15	401261	2	Шайба	PG7
16	401262	2	Втулка	PG7
19	602317	4	Шестиугольная заглушка	G 1/8”
20	501117	4	Винт	MC6S 12x80 12.9
21	016815	2	Захват	-
22	513010	6	Винт	MS6SS 6x8
23	503060	4	Шайба	Nordlock M12
25	401596	1	Контакт	«мама»
26	401595	1	Контакт	«папа»
28	401025	1	Кабель	PUR/PUR 4x0,5
8B	401167	1	Подвижное соединение	Ø = 6/6 mm Имп. / puls
9B	401214	2	Датчик импульсов	^ 600ppr
-	402580	1	Кабель	Log Mate 500

Нет текстового описания
