Гидросистема, L.H. коллектор

Серийный номер

Бренд

Log Max

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

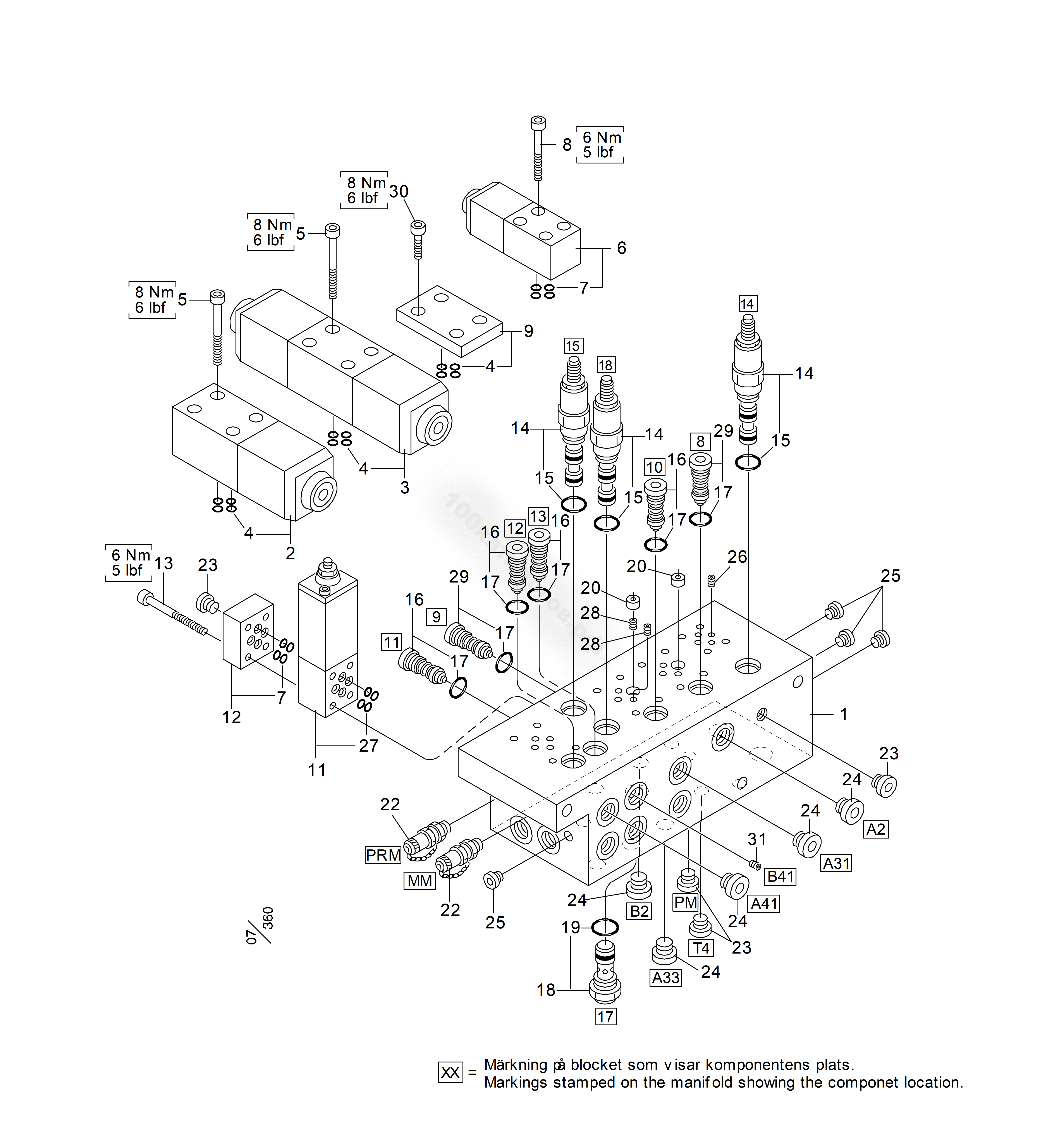

№ на схеме	Серийный номер	Кол-во	Название	Описание
11	619022	1	Редукционный клапан	-
16	617033	4	Редуктор давления	-
1	612033	1	Левый коллектор	-
2	011626	1	Клапан 24V	Roller arms
3	010280	1	Клапан 24V	Felling link
4	540038	12	О-кольцо	Ø 9,25x1,78
5	501031	8	Винт	MC6S M5x30 12.9
6	612049	1	Клапан 24V NG4	Saw bar feed
7	540036	8	О-кольцо	Ø 7,66x1,78
8	501033	4	Винт	MC6S 5x40 12.9
9	613045	1	Пластина	-
10	501035	5	Винт	MC6S 5X50 12.9
12	613021	1	Крышка	-
13	501035	4	Винт	MC6S 5x50 12.9
14	619016	3	Редукционный клапан	-
15	620352	3	Уплотнительное кольцо	VRP-30
18	617029	1	Обратный клапан	-
19	620351	1	Уплотнительный набор	CV1
20	617013	2	Обратный клапан	-
21	-	1	Заглушка	-
22	601261	2	Ограничитель	G 1/4”
23	601001	4	Шестиугольная заглушка	G 1/4”
24	601002	5	Шестиугольная заглушка	G 3/8”
25	601000	4	Шестиугольная заглушка	G 1/8”
26	613033	1	Ограничитель	M5 Ø 2,0 mm
28	613017	2	Ограничитель	M6 Ø 2,5 mm
29	617033	2	Редуктор давления	-
30	501029	4	Винт	MC6S M5X20 12.9
31	613015	1	Ограничитель	M6 Ø 1,2 mm
-	620356	1	Обратный клапан	-
-	613065	1	Соленоид	Rexroth
-	613002	1	Соленоид	Vickers
-	015248	1	Коллектор L.H	Cmpl.

Нет текстового описания
