Гидравлическая система, Клапан L-90

Серийный номер

Бренд

Log Max

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

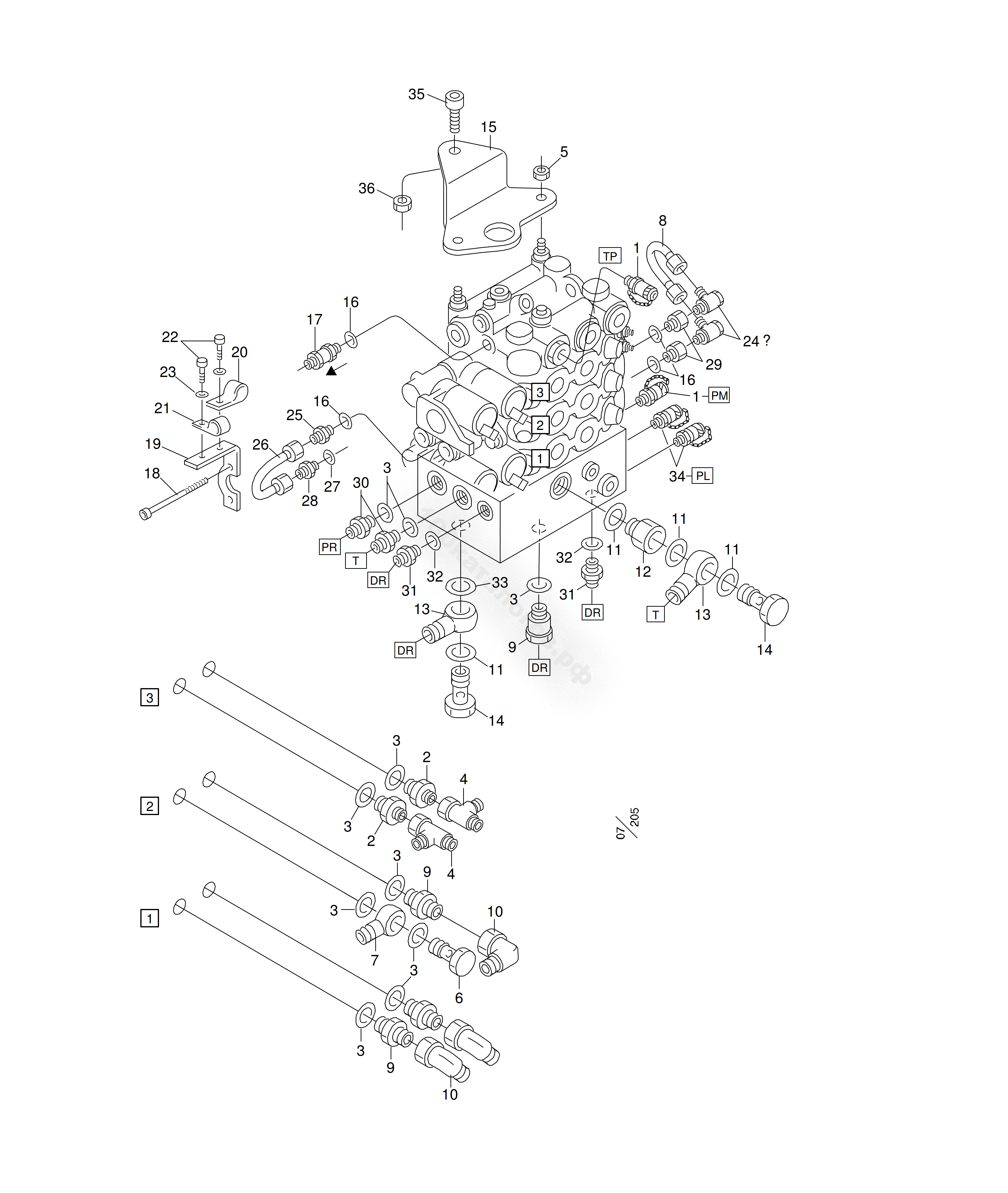

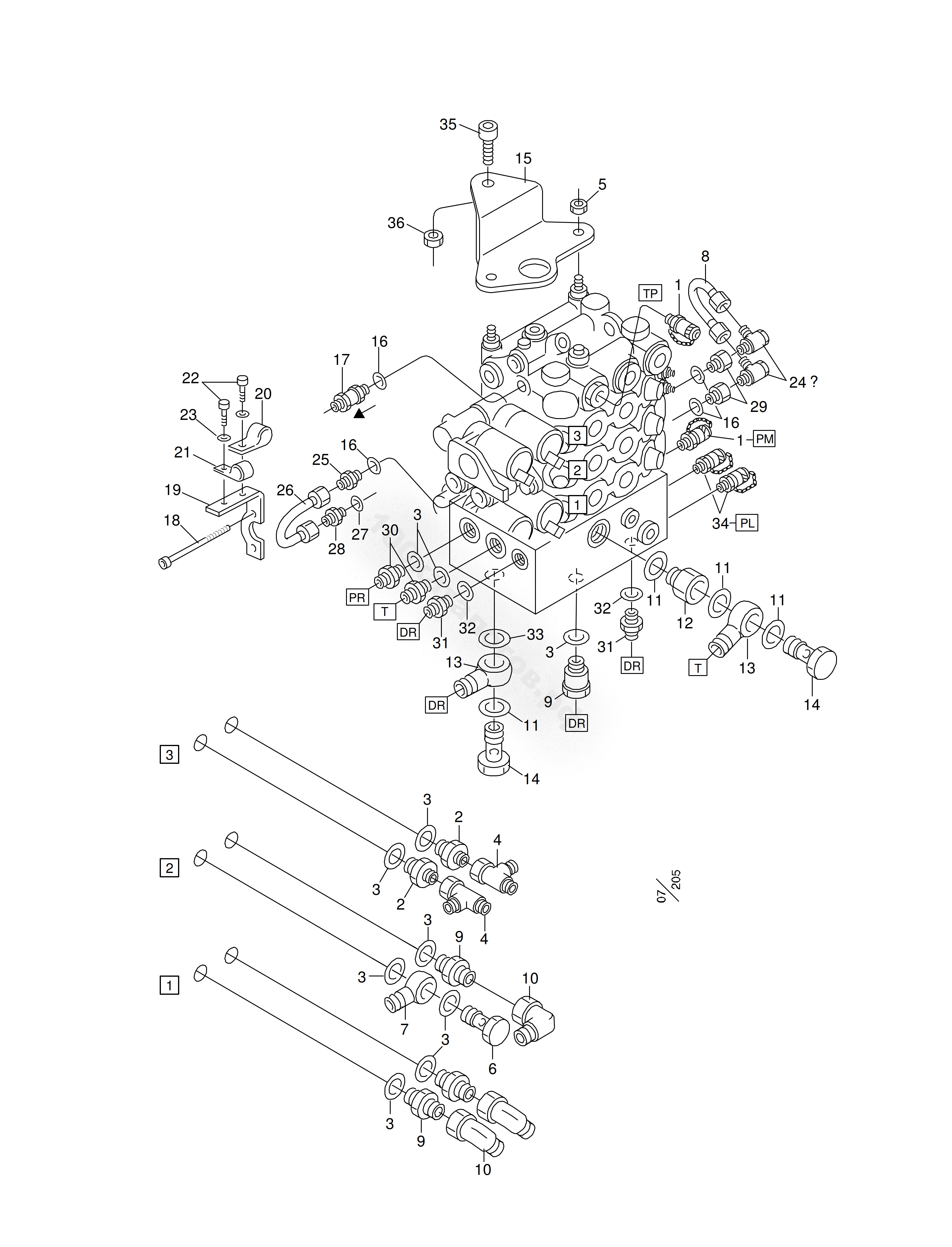

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	601262	2	Контрольная точка	G 3/8”
2	601030	2	Адаптер	G 1/4”UF-G 1/2”UF
3	601103	13	Уплотнительное кольцо	G 1/2
4	601010	2	Т-адаптер	G 1/4”
5	502055	2	Гайка	M10
6	601062	1	Банжо болт	G 1/2“
7	602016	1	Болт кожуха	G 1/2”
8	014193	1	Трубка A-сторона, в комплекте	-
9	013805	4	Адаптер	G 1/2”-1/2”
10	602026	13	Патрубок	G 1/2”UF-IF 90
11	601104	4	Уплотнительное кольцо	G 3/4”
12	602057	1	Адаптер	G 3/4”- G 3/4”UF-IF
13	602017	2	Болт	G 3/4”
14	601067	2	Банжо болт	G 3/4”
15	012360	1	Кронштейн	LM 5000
15	013139	1	Кронштейн	LM 6000
16	601101	4	Уплотнительное кольцо	G 1/4”
17	617008	1	Обратный клапан	G 1/4”
18	505055	2	Винт	MC6S M6x105 12.9
19	014221	1	Кронштейн	-
20	622061	1	Зажим	16 mm
21	622060	1	Зажим	13 mm
22	501045	2	Винт	MC6S M6x16 12.9
23	503065	2	Шайба	Nordlock M6
24	602075	2	Адаптер	G 1/8”-6L Banjo
25	602060	1	Адаптер	G 1/4”-6L
26	013830	1	Трубка B-сторона в комплекте	G 1/8”
27	601100	1	Уплотнительное кольцо	-
28	602061	1	Адаптер	G 1/8”-6L-R
29	602086	2	Адаптер	G 1/4”- G 1/8”UF-IF
30	601036	2	Адаптер	G 1/2”UF-G 1/2”UF
31	601032	2	Адаптер	G 3/8”UF-G 3/8”UF
32	601102	2	Уплотнительное кольцо	G 3/8”
33	602109	1	Уплотнительное кольцо	G 3/4”
34	601261	2	Контрольная точка	G 1/4”
35	501109	1	Винт	MC6S M12x30 12.9
36	502056	1	Гайка	M12
