Открытый узел

Узел пилы 418 (Опция)

Узел пилы 418 (Опция)

Серийный номер

Бренд

Log Max

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

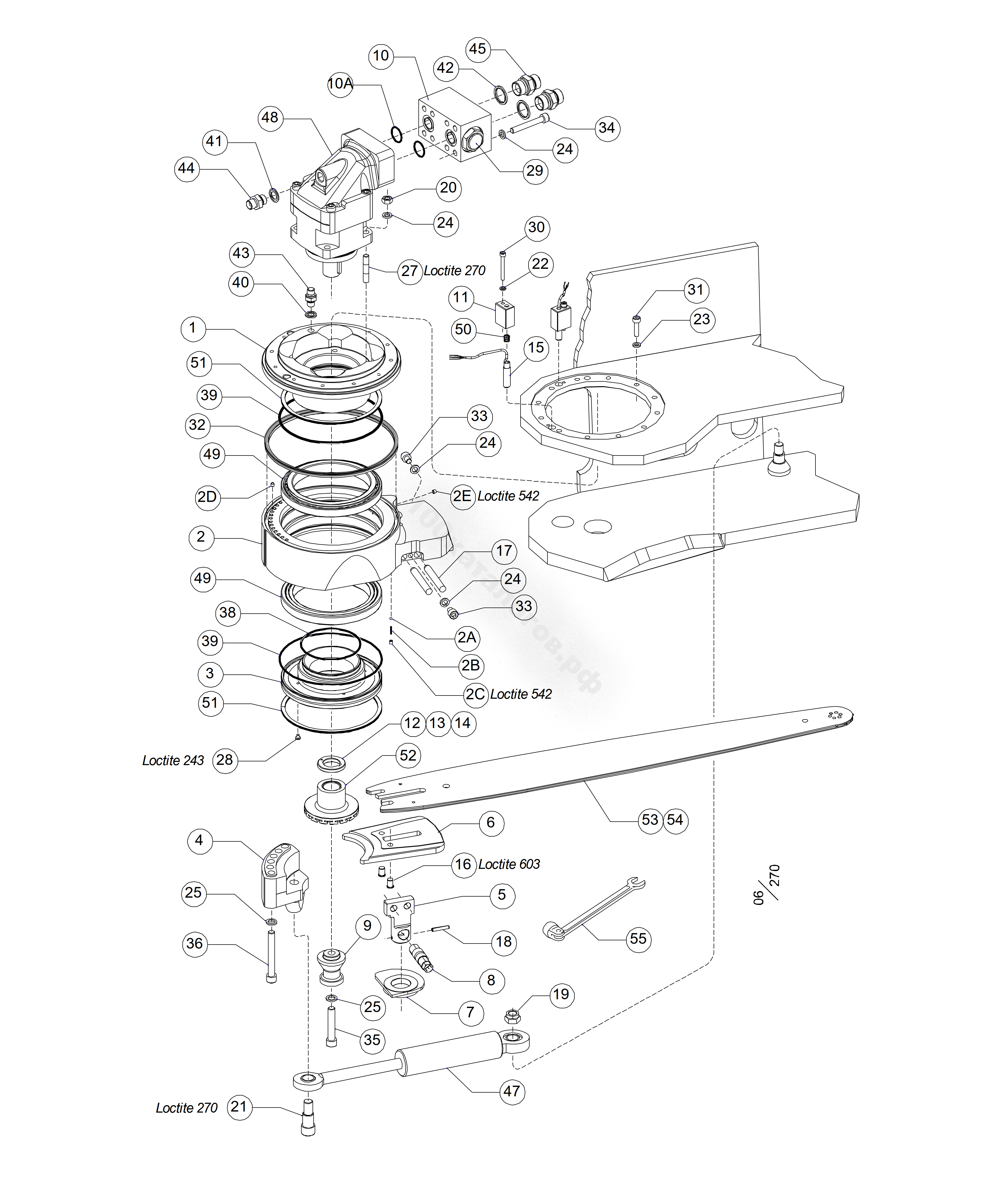

Узел пилы 418 (Опция)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	015049	1	Пильный кронштейн	-
10	014991	2	Антикавитационный коллектор	-
1	014932	1	Кронштейн	-
3	014933	1	Втулка	-
4	017020	1	Гидроцилиндр кронштейн	411/418/518
5	013684	1	Центральный элемент	“J”
6	016938	1	Упорная плита	“J”
7	015256	1	Эксцентрик	“J”
8	012519	1	Блокирующий вал	-
9	015867	1	Устройство захвата цепи	418/518
11	014938	2	Втулка	-
12	015043	1	Прокладка	30x50x7-7.5
13	015044	1	Прокладка	30x50x6-6.5
14	015045	1	Прокладка	30x50x8-8.5
15	016279	2	Сенсор пилы	For 411/418/518
16	016774	2	Штифт цилиндра	10x16
17	515027	2	Штифт цилиндра	12m6x80
18	515013	1	Штырь цилиндра	FRP 6x32
19	502058	1	Гайка	M16 LOW
20	502006	4	Гайка	M6M M10
21	017021	1	Направляющий винт	411/418/518
22	503065	2	Шайба	Nordlock M6
23	503055	12	Шайба	Nordlock M8
24	503057	12	Шайба	Nordlock M10
25	503060	7	Шайба	Nordlock M12
27	505073	4	Винт	PS M10x50 8.8
28	513005	4	Винт	MS6SS M8x12
29	617039	1	Обратный клапан	CVH1G1P
30	501053	2	Винт с головкой под торцевой ключ	MC6S M6x50 12.9
31	501071	12	Винт с головкой под торцевой ключ	MC6S M8x30 12.9
32	546041	1	Уплотнительное кольцо	220mm
33	501106	2	Винт с головкой под торцевой ключ	MC6S M10x12 12.9
34	501097	8	Винт с головкой под торцевой ключ	MC6S M10X70 12.9
35	500098	1	Винт с головкой под торцевой ключ	MC6S M12X65 12.9
36	501118	6	Винт с головкой под торцевой ключ	MC6S M12X90 12.9
37	617039	1	Обратный клапан	-
38	543064	1	О-кольцо	104.5x3
39	543032	2	О-кольцо	182.0x3.0
40	601101	1	Уплотнительное кольцо	G 1/4"
41	601110	1	Уплотнительное кольцо	M18
42	601104	2	Уплотнительное кольцо	G 3/4"
43	601028	1	Муфта	G 1/4"UF-UF
44	608003	1	Муфта	M18x3/8"
45	601040	2	Муфта	G 3/4"UF-UF
46	608022	1	Заглушка	M 22
47	015669	1	Гидроцилиндр	40/25x106
48	609014	1	Двигатель пилы	F12-30
49	508020	2	Конический роликовый подшипник	-
50	526015	2	Пружина	-
51	546006	6	Уплотнительное кольцо	3 pcs/pos
52	549113	1	Звездочка	418/16
53	549318- 275	1	Шина пилы	75CM 18H XL
54	549018- 092	1	Пильная цепь	18H-92 DL
55	522260	1	Инструмент	-
-	554109	1	Набор уплотнителей	-
-	549318- 282	1	Шина пилы	82CM 18H (Опция)
-	549018- 099	1	Пильная цепь	18HX-99 DL (Опция)
