Открытый узел

Узел пилы 411XL

Узел пилы 411XL

Серийный номер

Бренд

Log Max

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

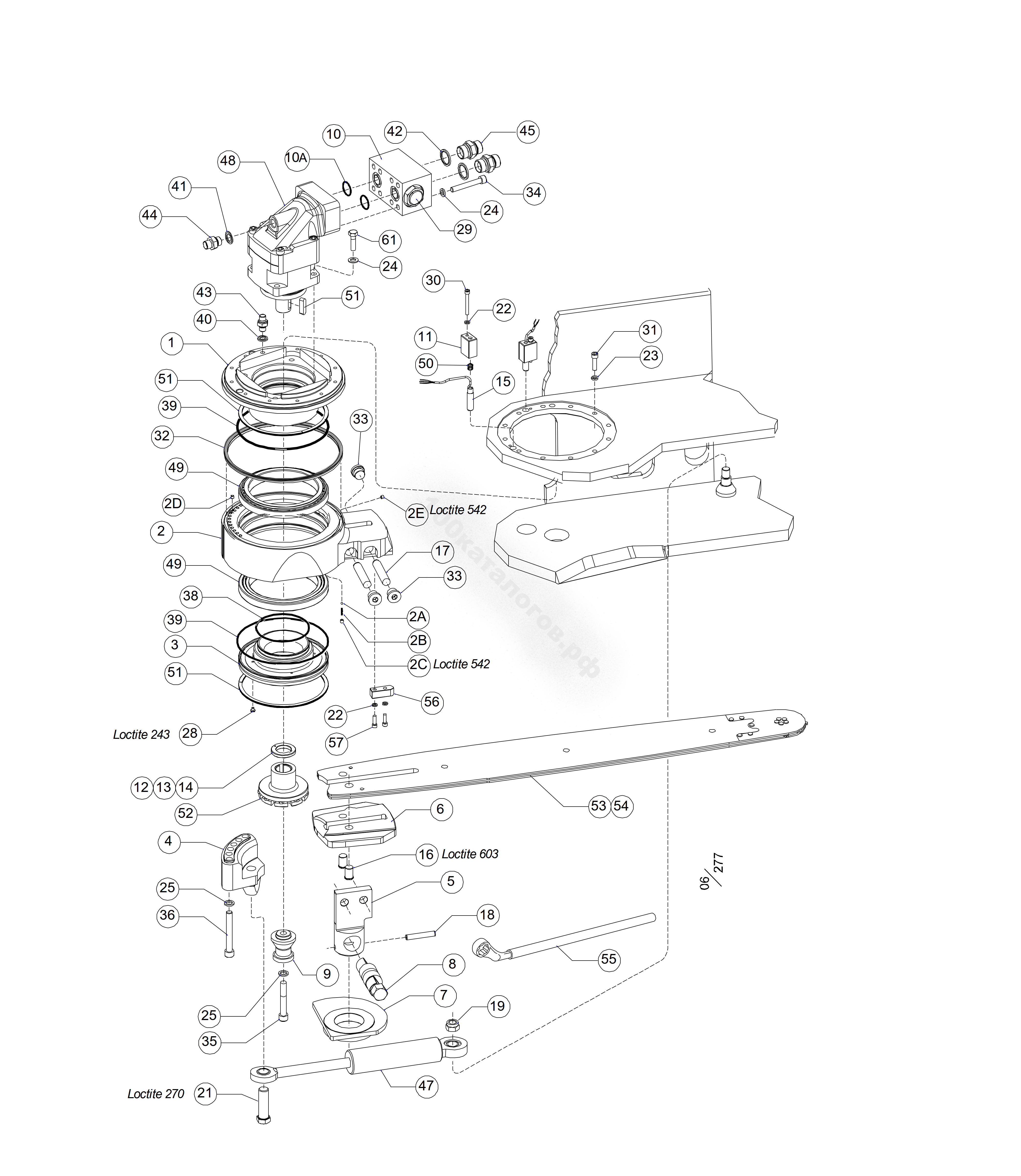

Узел пилы 411XL

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	015048	1	Пильный кронштейн	-
10	014991	2	Антикавитационный коллектор	-
1	016777	1	Кронштейн	60cc
3	014933	1	Втулка	-
4	017020	1	Гидроцилиндр кронштейн	-
5	015775	1	Штырь пилы	-
6	016939	1	Упорная плита	-
7	016081	1	Эксцентрик	-
8	014935	1	Блокирующий вал	-
9	016778	1	Устройство захвата цепи	411XL
11	014938	2	Втулка	-
12	016779	1	Шайба	35x55x6.0-6.5
13	016780	1	Шайба	35x55x7.0-7.5
14	016781	1	Шайба	35x55x8.0-8.5
15	016279	2	Сенсор пилы	For 411/418/518
16	016775	2	Штифт цилиндра	16x25
17	515026	2	Штифт цилиндра	16m6x80
18	515025	1	Штырь цилиндра	FRP 10x60
19	502058	1	Гайка	M16 LOW
21	017021	1	Направляющий винт	411 / 418
22	503065	6	Шайба	Nordlock M6
23	503055	12	Шайба	Nordlock M8
24	503076	12	Шайба	WIDE Nordlock M12
25	503060	7	Шайба	Nordlock M12
26	503063	1	Шайба	Nordlock M16
28	513005	4	Винт	MS6SS M8x12
29	617039	1	Обратный клапан	CVH1G1P
30	501053	2	Винт с головкой под торцевой ключ	MC6S M6x50 12.9
31	501071	12	Винт с головкой под торцевой ключ	MC6S M8x30 12.9
32	546041	1	Уплотнительное кольцо	220mm
33	601003	4	Заглушка	G 1/2"
34	501097	8	Винт с головкой под торцевой ключ	MC6S M10x70 12.9
35	500100	1	Винт с головкой под торцевой ключ	MC6S M12x75 12.9
36	501118	6	Винт с головкой под торцевой ключ	MC6S M12x90 12.9
37	617039	1	Обратный клапан	-
38	543064	1	О-кольцо	104.5x3
39	543032	2	О-кольцо	182.0x3.0
40	601101	1	Уплотнительное кольцо	G 1/8"
41	601111	1	Уплотнительное кольцо	M22
42	601104	2	Уплотнительное кольцо	G 3/4"
43	601025	1	Муфта	R1/8" UF-R1/8" UF
44	608004	1	Муфта	M22x3/8’’
45	601040	2	Муфта	G 3/4"UF-UF
46	608022	1	Заглушка	M22
47	015669	1	Гидроцилиндр	40/25x106
48	609120	1	Двигатель пилы	F12-60 60CC
49	508020	2	Конический роликовый подшипник	-
50	526015	2	Пружина	-
51	546006	6	Уплотнительное кольцо	3 pcs/pos
52	549114	1	Звездочка	411 XL z=9
53	549311-036	1	Пильная шина	11H 36"
54	549011-056	1	Пильная цепь	11H-56 DL
55	522217	1	Инструмент	-
56	014937	1	Шпонка	-
57	501046	2	Винт с головкой под торцевой ключ	MC6S M6*20 12.9
61	500092	4	Винт	M6S M12X35 8.8 FZB
-	554077	1	Шпонка	-
-	554233	1	Набор уплотнителей	-
-	549311-040	1	Пильная шина	11H 40" (Опция)
-	549011-060	1	Пильная цепь	11H 60DL (Опция)
