Открытый узел

Hose routing 300 series

Hose routing 300 series

Hose routing 300 series

Серийный номер

Бренд

Komatsu / Valmet

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

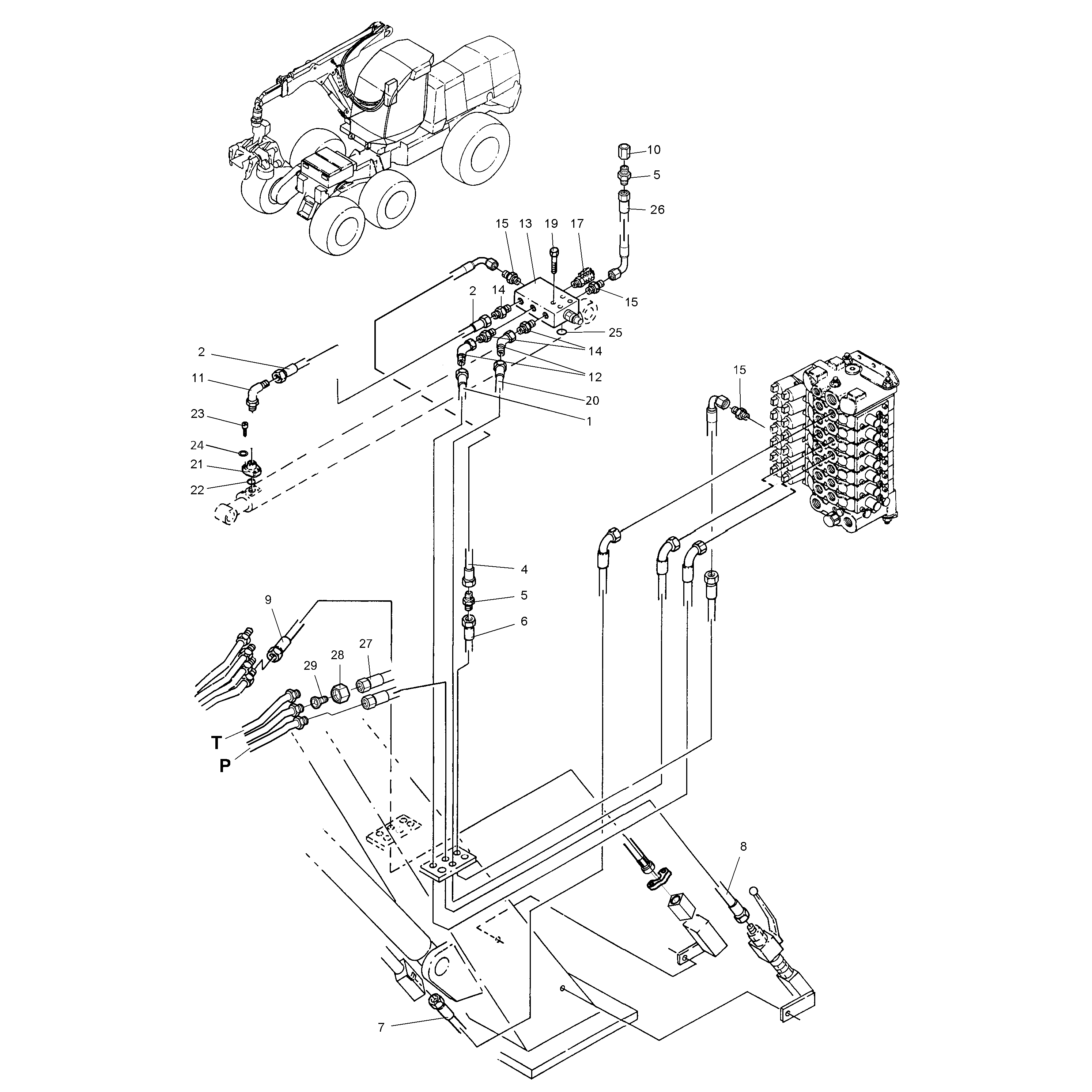

Hose routing 300 series

921

№ на схеме	Серийный номер	Кол-во	Название	Описание
-	-	1	Valve	921
1	5072488	1	Hydraulic hose	2 3/4 4800 11/16RLM 11/16RLM;;
2	5072483	1	Hydraulic hose	2 3/4 3200 11/16RLM 11/16RLM;;
4	5072573	1	Hydraulic hose	2 3/8 4000 9/16RLM 9/1690LM;S;
5	64306506	2	Coupling	JIC 9/16-18;;
6	5072553	1	Hydraulic hose	2 3/8 1400 9/16RLM 9/1690LM;S;
7	5074859	1	Hydraulic hose	2 1/2 1400 7/8RLM 7/890LM;;
8	5027295	1	Hydraulic hose	3 1 2000 15/16RLM 11/16RLM;S;
9	5043705	1	Hydraulic hose	1 1 2100 11/4SAE3 15/16RLM;S;
10	5017116	1	Plug	-
11	643449202	2	Coupling	WJG 17 12;;
12	5006681	2	Coupling	45° JIC 1,1/16 JIC 1,1/16;;
13	5047784	1	Valve	-
14	5021063	3	Coupling	JIC 1,1/16-12 R 3/4;;
15	5008619	3	Coupling	04MBSPP-06MJIC STR;;
17	4899514	2	Outlet	-
19	955348	4	Bolt	M6S 12x70 8.8 FZB;S;
20	5034069	1	Hydraulic hose	2 3/4 4700 11/16RLM 11/16RLM;S;
21	5016313	1	Flange	-
22	948699	1	O-ring	24,99x3,53 70 Shore NBR;S;
23	959224	4	Screw	MC6S 8x35 8.8;S;
24	955894	4	Washer	;S;
25	948700	1	O-ring	-
26	5072533	1	Hydraulic hose	2 3/8 300 9/16RLM 9/1690LM;S;
27	5016327	1	Hydraulic hose	3 3/4 2700 11/16RLM 11/16RLM;S;
28	5018685	1	Nut	BTXS 25 Fitting nut;S;
29	5006495	1	Coupling	JIC 1,5/16 JIC 1,1/16;;
-	5048872	1	Module	-
