Открытый узел

Tilt equipment hydraulics 11784-

Tilt equipment hydraulics 11784-

Tilt equipment hydraulics 11784-

Серийный номер

Бренд

Komatsu / Valmet

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

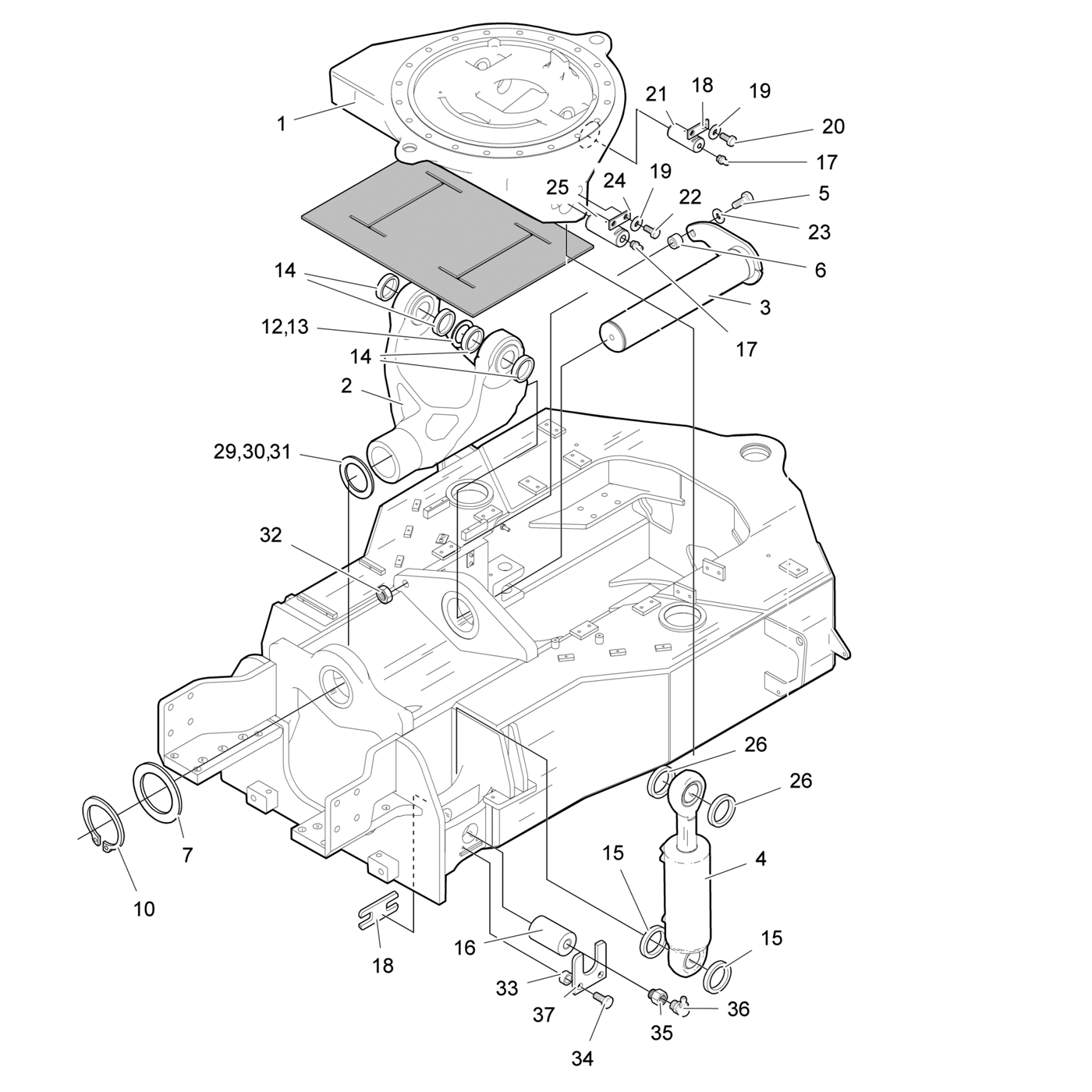

Tilt equipment hydraulics 11784-

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
-	-	1	Cylinder spare parts	801c
1	5035046	1	Tilting plate	-
2	5058746	1	Link	-
3	5048014	1	Pin	-
4	5194349	2	Hydraulic cylinder	-
5	955413	1	Bolt	M6S 24x120 8.8;S;
6	5005436	1	Spacer	-
7	5025521	2	Shim	120/150x0,2;;
8	5025523	3	Shim	120/150x1,0;;
9	5055796	1	Rubber sheet	-
10	951081	1	Retainer ring	SGA 120 DIN 471;S;
12	5007269	2	Shim	70/90x0,2;;
13	5007270	2	Shim	70/90x0,5;;
14	5001262	4	Washer	150 HB;;
15	5058586	4	Spacer	70.5 X 80 L=15;;
16	5058583	2	Pin	-
17	4899861	4	Lubricating nipple	-
18	4877519	4	Washer	-
19	960144	8	Washer	-
20	955340	4	Screw	M12-1.75x30, P, 8.8;;
21	5066878	2	Pin	-
22	955342	4	Bolt	M6S 12x40 8.8;S;
23	955905	1	Washer	BRB 25x45x4;S;
24	5001273	2	Catch	-
25	5066876	2	Pin	-
26	5024250	4	Spacer	-
27	5023707	2	Bushing	169,0/121,5x2,0;;
29	5032150	1	Bushing	169/121,5x2,5;;
30	5032151	1	Bushing	169/121,5x2,75;;
31	5032152	1	Bushing	169/121,5x3;;
32	963096	1	Nut	M6LM Nylon M24;S;
33	5007071	4	Washer	;S;
34	955343	4	Bolt	M6S 12x45 8.8;S;
35	5018067	2	Coupling	-
36	945080	2	Lubricating nipple	-
37	5059994	2	Protection	-
-	5076361	1	Module	-
