Открытый узел

Tilt Frame Assy

Tilt Frame Assy

Tilt Frame Assy

Серийный номер

Бренд

Komatsu / Valmet

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

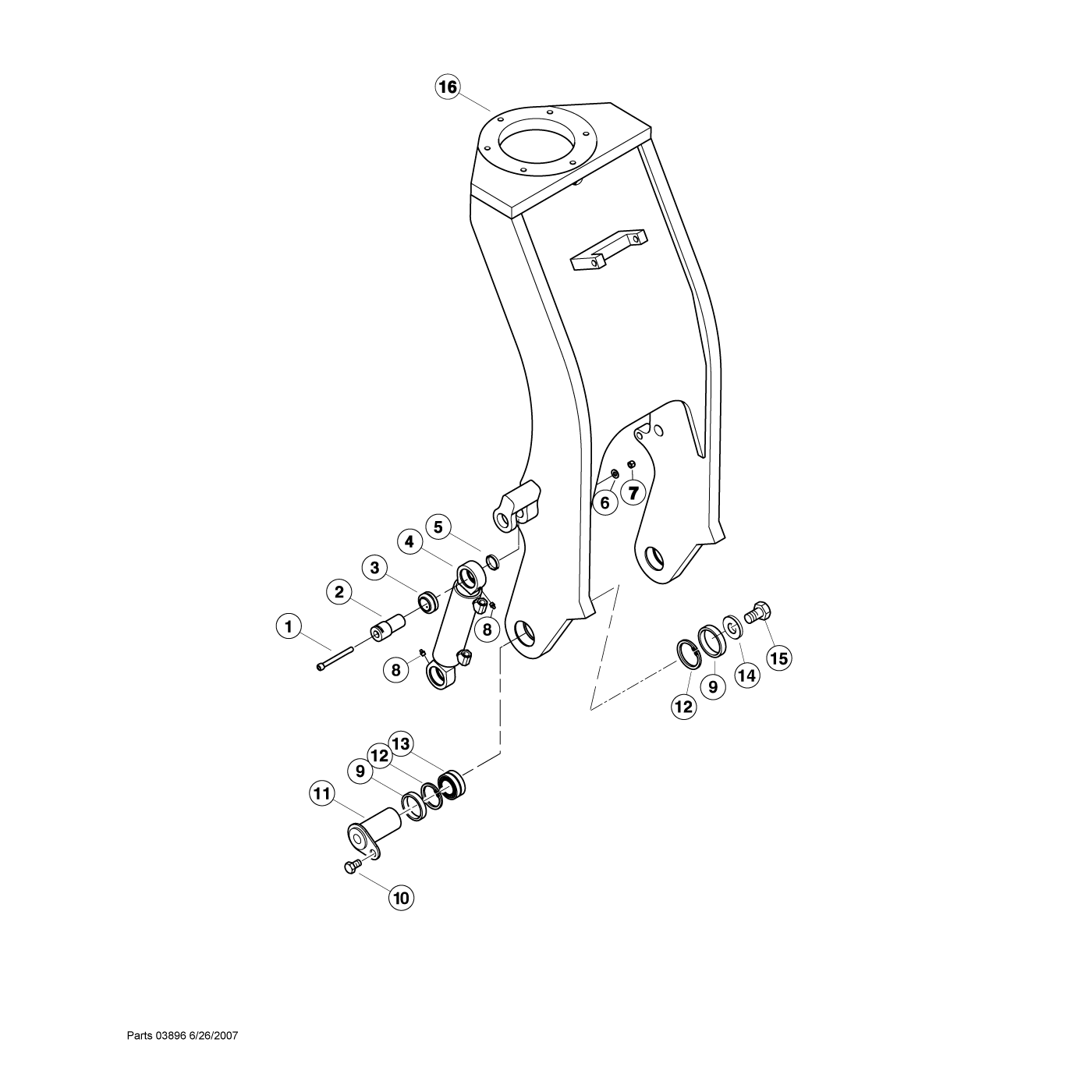

Tilt Frame Assy

385-0514, 385-0517-

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	18499	4	Bolt	Allen Head .4375" x 4.5";;
2	01491441	4	Pin	Tilt Cylinder;;
3	4787549	4	Rocker bearing	-
4	01060140	2	Tilt cylinder	-
5	01491418	4	Spacer	-
6	15548	4	Washer	SAE flat - 7/16";;
7	10809	4	Nut	Nylock .4375";;
8	NSS	4		-
9	01492040	4	Spacer	50 ID x 76 OD X 7T mm;;
10	963243	2	Screw	M6S 10x30 10.9;S;
11	01491161	2	Pin	50MM Frame tilt;;
12	914538	4	Retainer ring	SGH 75 DIN 472;S;
13	00760175	2	Bearing	Spherical;;
14	00902834	2	Washer	Tilt Link Pin;;
15	955384	2	Screw	HHC, M20-2.5 X 40, P, 8.8;;
16	01491416	1	Tilt Frame	-
-	ESS-0000491	1	Tilt Frame Assy	380;;
