Открытый узел

Measuring Wheel Unit Assembly

Measuring Wheel Unit Assembly

Measuring Wheel Unit Assembly

Серийный номер

Бренд

Komatsu / Valmet

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

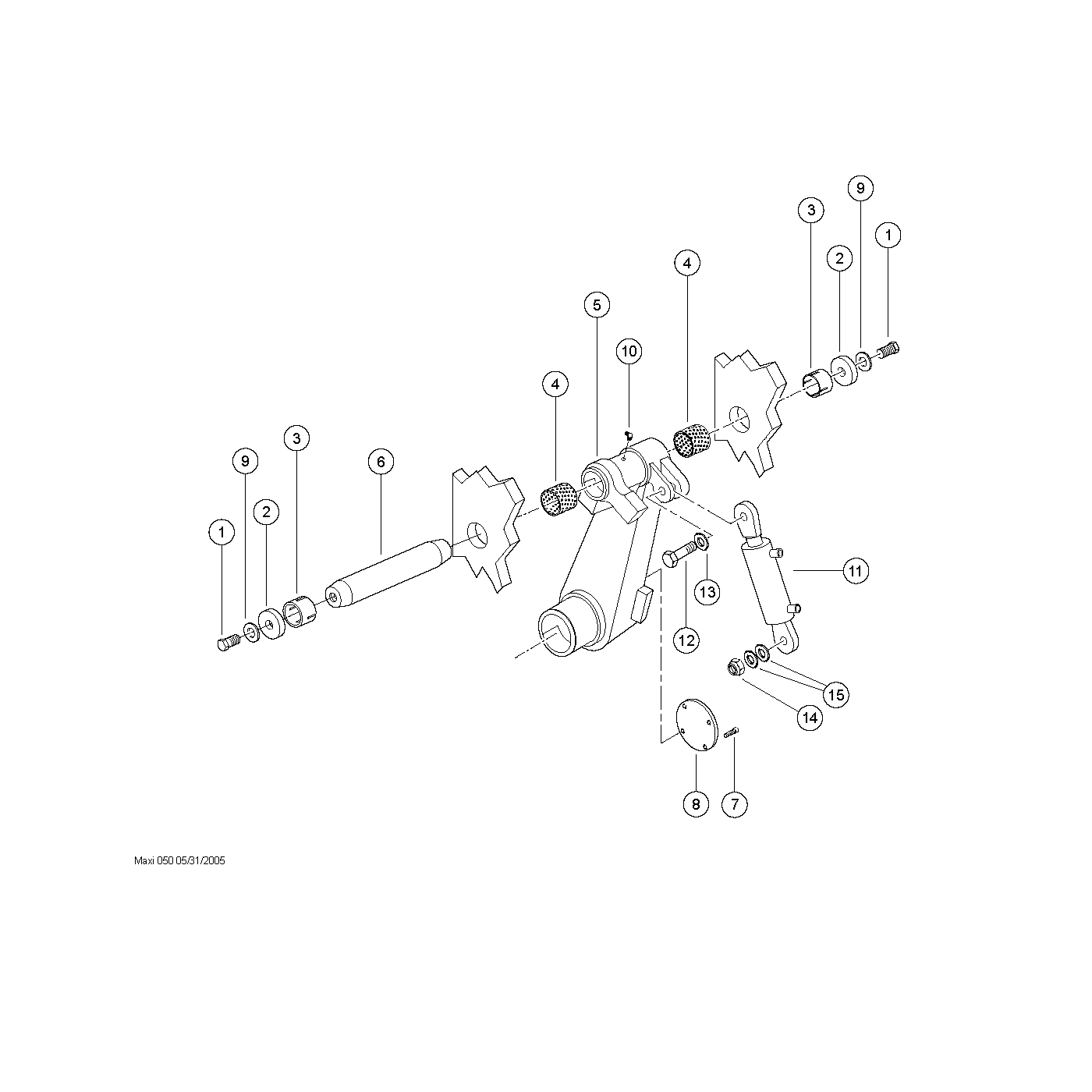

Measuring Wheel Unit Assembly

380/385

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	53090385	2	Bolt	M6S 20x50 10.9;S;
2	01490740	2	Washer	2.75 DIA X 15mm HR Round;;
3	01490743	2	Collar	Pivot shaft;;
4	5037074	2	Bushing	-
5	01490745	1	Arm	Measuring Device;;
6	00100515	1	Pin	Measuring Device Pivot;;
7	955271	4	Screw	M6S 6x16 8.8;;
8	01490746	1	Cap	Measuring Wheel End;;
9	955903	2	Washer	Flat, M20, P;;
10	926868	1	Lubricating nipple	-
11	0102-0018	1	Cylinder	-
12	00126313	1	Screw	M20 x 2.5 x 50;;
13	00240615	1	Washer	Camlock 0.75 2=1;;
14	00210308	1	Locking nut	HH, .75-10 Nylon, P, GR5;;
15	15550	2	Washer	0.75 Flat;;
16	69908022	1	Stop plate	Measuring pivot;;Not Shown
17	00128409	2	Screw	HHC .50-13 X 1.75 P GR8;;Not Shown
-	ESS-0000591	1	Measuring Wheel Unit Assembly	-
