Открытый узел

Knife Arm Assembly

Knife Arm Assembly

Knife Arm Assembly

Серийный номер

Бренд

Komatsu / Valmet

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

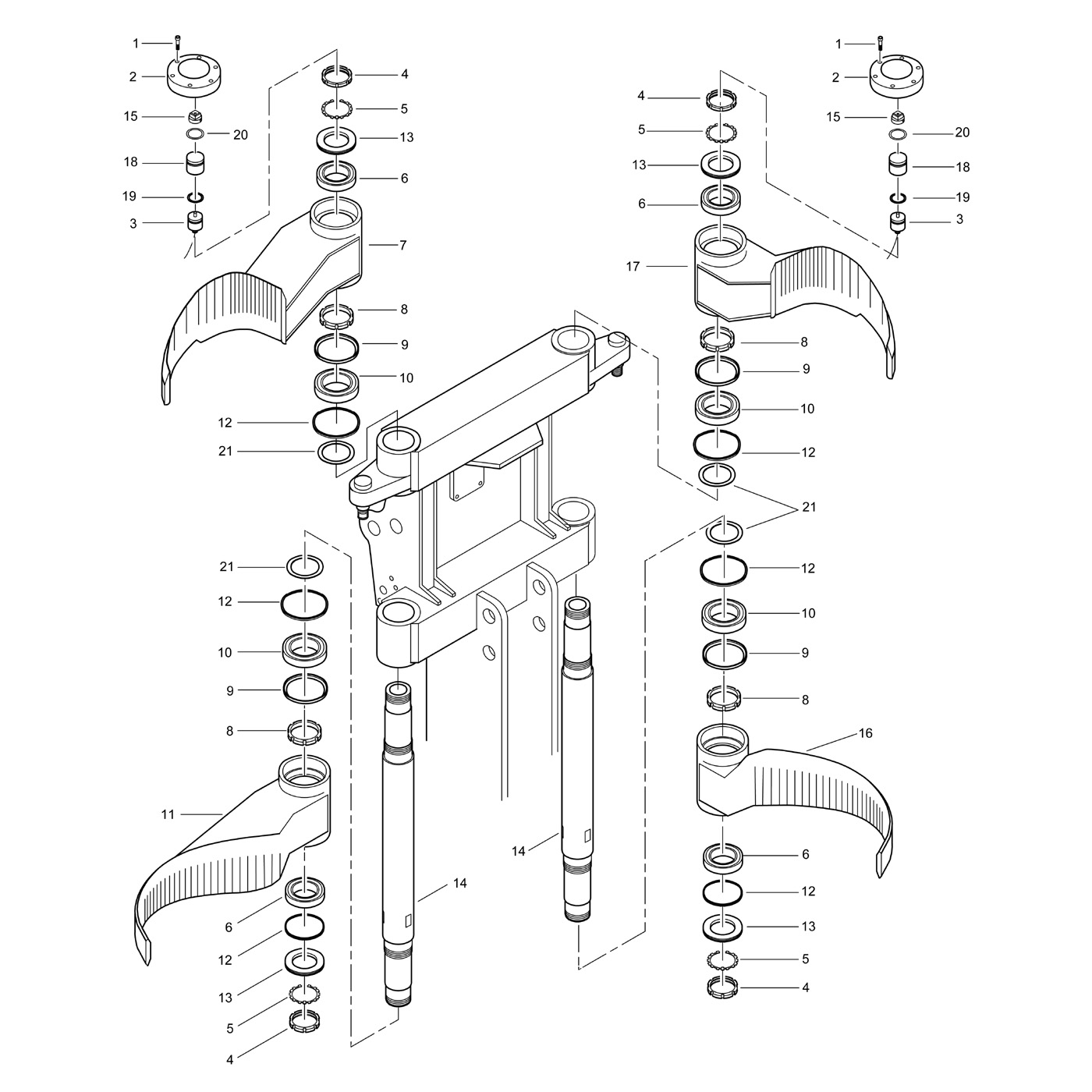

Knife Arm Assembly

-380-123

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	941747	12	Screw	M6-1.0 X 45, p 8.8;;
2	01492063	2	Cap	SHAFT END - SQ. HOLE;;
3	04610501	2	Encoder	Diameter Sensor;;
4	00760176	4	Lockwasher	80mm;;
5	00760177	4	Locking nut	80-2.0 mm;;- 380-117
5	00760186	4	Locking nut	3.15-12 (80mm-12TPI);;380-0118-
6	5007440	2	Bearing	-
7	01490717	1	Knife Arm	Left Front Cast;;-380-0124
7	01499061	1	Knife Arm	Upper Left;;380-0125-
8	00760178	4	Locking nut	Bearing;;-380-0117
8	00760187	4	Locking nut	3.54-12 (90mm-12TPI);;380-118-
9	00360368	4	Seal	Lip;;
10	00760171	4	Bearing	Thurst Roller;;
11	01490719	1	Knife Arm	Lower left;;-380-0124
11	61490012	1	Knife Arm	Lower Left;;380-0125-
12	925027	6	O-ring	114,30x5,70 70 Shore NBR;S;
13	01490714	2	Seal Cap	Main Frame Pin;;
14	01491391	2	Main Pin	380 Knife Arm;;
15	04610511	2	Coupler	Encoder Drive;;
16	01490715	1	Knife Arm	Lower Right;;-380-0124
16	61490011	1	Knife Arm	Lower Right;;380-0125-
17	01490712	1	Knife Arm	Upper Right;;-380-0124
17	01499060	1	Knife Arm	Upper Right;;380-0125-
18	01490539	2	Adapter	Encoder;;
19	16357	1	O-ring	Hydrostatic Load Adapter;;
20	5041454	1	O-ring	27,6x2,0;;
21	01490815	1	Washer	-
22	00260511	4	Set screw	#10-32 x .375L;;
-	ESS-0000681	1	Knife Arm Assembly	380;;
