Открытый узел

Cutting unit hydraulics/Manual Chain tensioner,30cc 3172017061-

Серийный номер

Бренд

Komatsu / Valmet

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
-	-	1	Cylinder	-
-	-	1	Saw motor	-
-	-	1	Cutting unit	-
1	5275825	1	Cutting unit	30 cc;;
2	5253722	1	Protection	-
3	5006300	12	Washer	M10;;
4	955294	4	Bolt	M6S 8x16 8.8 FZB;S;
5	5245987	1	Nut	M16;;
6	5251575	1	Spacer	-
8	5065399	2	Coupling	SOG 11 06;;
9	944252	4	Flat gasket	-
10	5074159	4	Coupling	SOG 11 04;;
11	947167	2	Screw	MC6S 10x40 12.9 OBH;;
12	9603051	12	Screw	MC6S 8x30 12,9;S;
13	5006322	12	Washer	-
14	5287019	1	Cable	Kapenhet;;
15	947083	3	Flat gasket	-
16	5287083	1	Connector	Kabelstiftdon 5-pol hane M12 rak;;
17	4899861	1	Lubricating nipple	-
18	5275848	1	Hydraulic hose	-
19	5074171	4	Coupling	BSP 3/4" - 1.3/16" UNF/ORFS;;
23	5269714	1	Hydraulic hose	-
24	5269713	1	Hydraulic hose	-
25	5269718	1	Hydraulic hose	-
26	5269715	1	Hydraulic hose	-
27	5269716	1	Hydraulic hose	-
29	5244843	2	Screw	MC6S 6x12;;
30	5252684	1	Harness	-
31	5271741	1	Banjo housing	1.3/16 - 12 ORFS;;
32	5271744	1	Banjo	G 3/4";;
33	929252	2	Coupling	3/4-3/4;;
36	5244829	2	Nut	M6 Loc;;
38	5271778	1	Block	-
39	5008784	3	Hollow screw	-
40	5243948	3	Washer	13x19x1,5;;
41	5243971	3	Farral	G 1/4";;
42	5269719	1	Hydraulic hose	-
43	5275849	1	Hydraulic hose	-
44	5269720	1	Hydraulic hose	-
45	5275839	1	Coupling	G1/4"-ORFS 06 M6 1,5mm;;
46	5251600	1	Throttling	1,5 mm;;
47	5093158	2	Screw	MC6S 10x20 12.9;;
48	5275840	2	Flange	3/4";;
49	5050521	8	Bolt	MC6S 10x35 12.9 FZB;;
50	943907	2	Seal ring	-
51	5250535	1	Hollow screw	-
52	5245927	8	Washer	10x14x1,0;;
53	5079654	4	Hollow screw	-
54	5008763	3	Coupling	1/8" - 1/8" IF-UF;;
55	5271733	1	Hydraulic hose	-
58	5275841	1	Coupling	R3/8" UF - IR 90 Short;;
59	5275842	1	Hydraulic hose	-
60	5244514	1	Oil pump	-
61	5275844	2	O-ring	3/4";;
62	5271635	1	Coupling	BSP 3/4" - 1.3/16 UNF/ORFS;;
63	955315	2	Screw	M6S 10x20 8.8 FZB;;
64	5283675	1	Cable	-
65	5283717	1	Coupling	M18-11/16 UNF/ORFS;;
66	5211133	4	Washer	-
-	5284664	1	Module	-

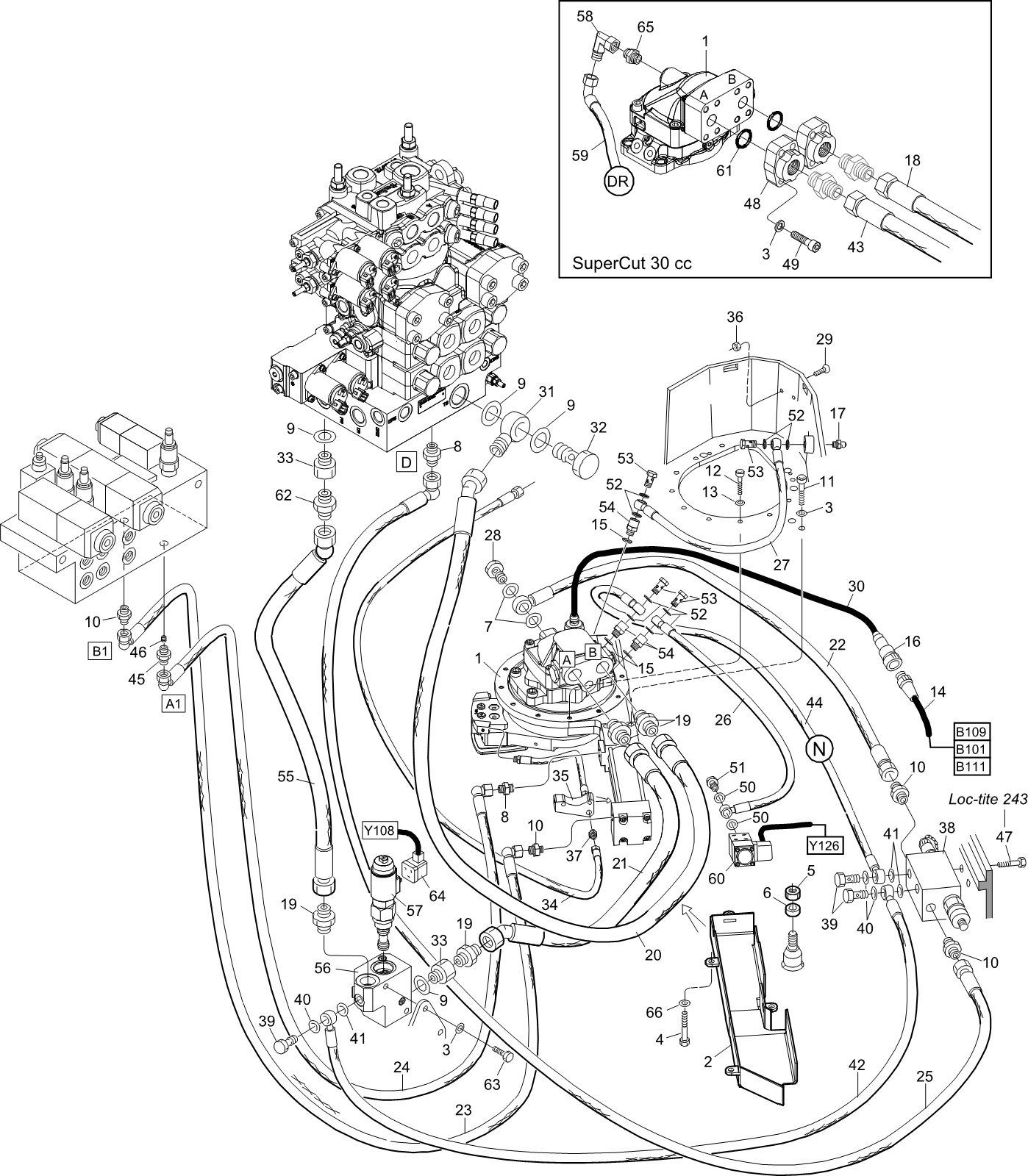

Cutting unit hydraulics/Manual Chain tensioner,30cc 3172017061-

Нет текстового описания
