Открытый узел

Outer boom DT

Outer boom DT

Outer boom DT

Серийный номер

Бренд

Komatsu / Valmet

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Outer boom DT

Нет текстового описания

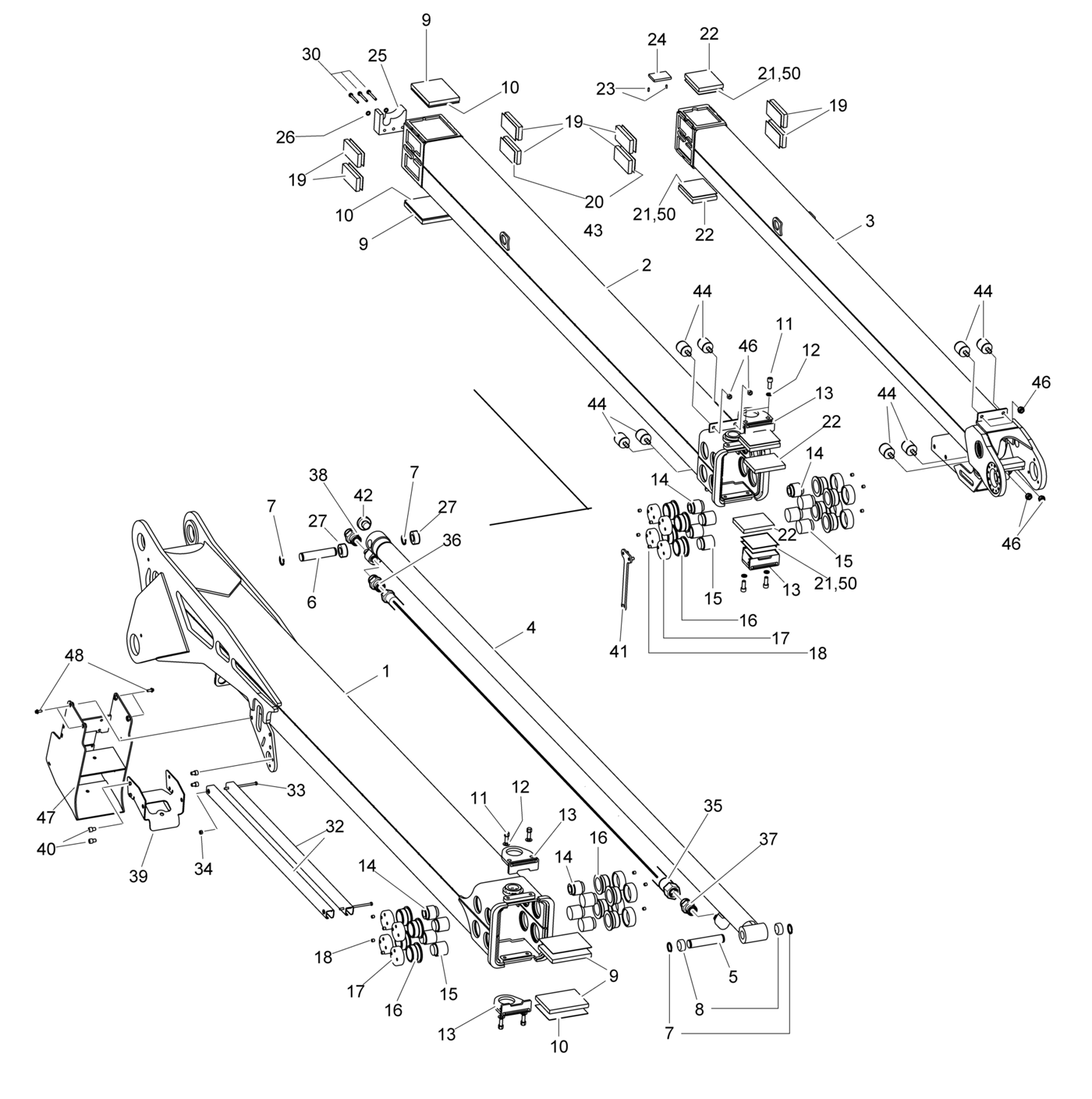

№ на схеме	Серийный номер	Кол-во	Название	Описание
-	-	1	Telescopic arm	-
-	-	1	Cylinder spare parts	Spare part structure
1	5235264	1	Arm	-
2	5238622	1	Arm	-
3	5234276	1	Telescopic arm	-
4	5195033	1	Hydraulic cylinder	Ø 63/40 - 3030;;
5	4629884	1	Pin	-
6	5083274	1	Pin	-
7	914462	4	Retainer ring	;S;
8	4632061	2	Spacer	-
9	5194316	4	Slide pad	160x125x15;;
10	5002262	4	Shim	1,00;;
11	959255	8	Screw	MC6S 12x30 8.8;S;
12	5006301	8	Washer	M12;;
13	5203352	4	Holder	-
14	5238686	4	Stop pice	-
15	5238684	12	Slide pad	-
16	4662992	16	Holder	-
17	4663010	16	Cap	-
18	963014	16	Screw	S6SS 8x12;S;
19	5238657	8	Slide pad	120x55x27,5;;
20	5003207	8	Shim	-
21	4530021	4	Shim	1,0mm;;
22	5225941	4	Slide pad	125x100x15;;
23	963005	2	Screw	S6SS 6x10;S;
24	4669959	1	Glide pad	-
25	4663140	1	Glide pad	-
26	955894	3	Washer	;S;
27	5239461	2	Spacer	-
30	959229	3	Screw	MC6S 8x60 8.8;S;
32	4663672	2	Slide rail	-
33	9610279	2	Screw	-
34	9602259	2	Nut	;S;
35	5198889	1	Hydraulic hose	-
36	5074166	1	Coupling	SOG 13 12;;
37	5065405	1	Coupling	-
38	5074171	2	Coupling	BSP 3/4" - 1.3/16" UNF/ORFS;;
39	5092126	1	Hose bracket	-
40	955315	4	Screw	M6S 10x20 8.8 FZB;;
41	4690927	1	Spanner	-
42	9988181	1	Plug	-
43	5003206	8	Shim	-
44	5192370	8	Rubber damper	-
46	963106	8	Nut	-
47	5092031	1	Holder	-
48	9603417	4	Screw	M6SF 10x30 8.8;S;
50	5225946	4	Shim	123x98x0,5;;
3a	5064050	2	Bushing	-
3b	926868	2	Lubricating nipple	-
-	5239440	1	Module	-
