Открытый узел

Main boom

Main boom

Main boom

Серийный номер

Бренд

Komatsu / Valmet

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

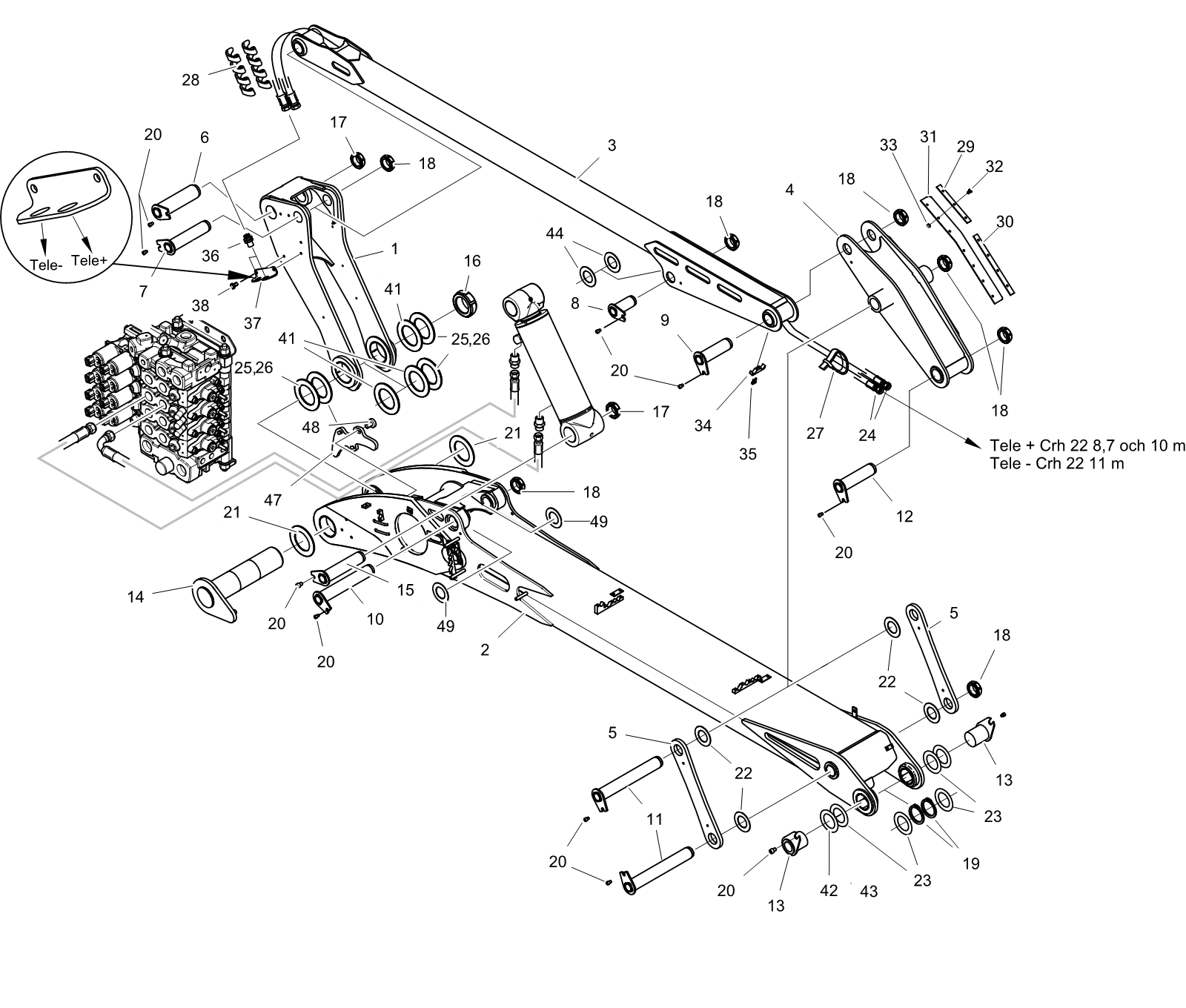

Main boom

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
-	-	1	Boom	CRH
-	-	1	Tie rod	CRH
-	-	1	Link	CRH
-	-	1	Yoke	CRH
1	5083282	1	Yoke	-
2	5240559	1	Arm	-
3	5083003	1	Tie rod	-
4	5083004	1	Link	-
5	4628098	2	Strut	-
6	5083310	1	Pin	-
7	5083312	1	Pin	-
8	5083319	1	Pin	-
9	5083321	1	Pin	-
10	5083599	1	Pin	-
11	5083278	2	Pin	-
12	5083270	1	Pin	-
13	5083272	2	Pin	-
14	5083902	1	Pin	-
15	4628161	1	Pin	-
16	9610105	1	Nut	;S;
17	9602224	1	Nut	;S;
17	9602224	1	Nut	;S;
18	9602232	3	Nut	GUK 12;S;
18	9602232	3	Nut	GUK 12;S;
18	9602232	1	Nut	GUK 12;S;
19	914488	2	Retainer ring	SGA 90 DIN 471;S;
20	9610053	20	Screw	MC6S 12x16 12.9;S;
20	9610053	1	Screw	MC6S 12x16 12.9;S;
21	5056967	1	Shim	120,5/165x3,0;;
21	5059511	1	Shim	120,5/165x3,3;;
21	5057640	1	Shim	120,5/165x3,2;;
21	5057639	1	Shim	120,5/165x3,1;;
22	9606203	2	Axial washer	130x70x2,5;;
22	9606203	2	Axial washer	130x70x2,5;;
23	9610324	4	Axial washer	120x90x2,5;;
24	5211631	2	Hydraulic hose	2 3/4 5400 1.3/16ORLM 1.3/16ORLM;;
25	4629949	1	Shim	If necessary;;
26	4629957	1	Shim	If necessary;;
27	5204820	1	Belt	-
28	5009075	2	Hose protection	-
29	4633709	2	List	-
30	4633717	2	List	-
31	4628781	2	Rubber pad	-
32	5009661	14	Bolt	M6SF 8x20 8.8 FZB;S;
33	9965823	14	Nut	Lock nut M8;S;
34	5213230	1	Clamp	klammer;;
35	959222	2	Screw	MC6S 8x25 8.8;S;
36	5074115	2	Coupling	-
37	5083843	1	Plate	-
38	9603603	2	Screw	M6SF 12x20 8.8;S;
41	5092160	4	Washer	180/130/2.5;;
42	5092177	4	Shim	90/120x0,5;;
43	5092178	4	Shim	90/120x1,0;;
44	5247306	2	Spacer	-
47	4631803	1	Plate	Plate for sensor;;
48	9604359	3	Screw	M6SF 10x35 8.8;S;
49	5247224	2	Spacer	-
-	5242241	1	Module	-
