Открытый узел

Tilt equipment mechanics

Tilt equipment mechanics

Tilt equipment mechanics

Серийный номер

Бренд

Komatsu / Valmet

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

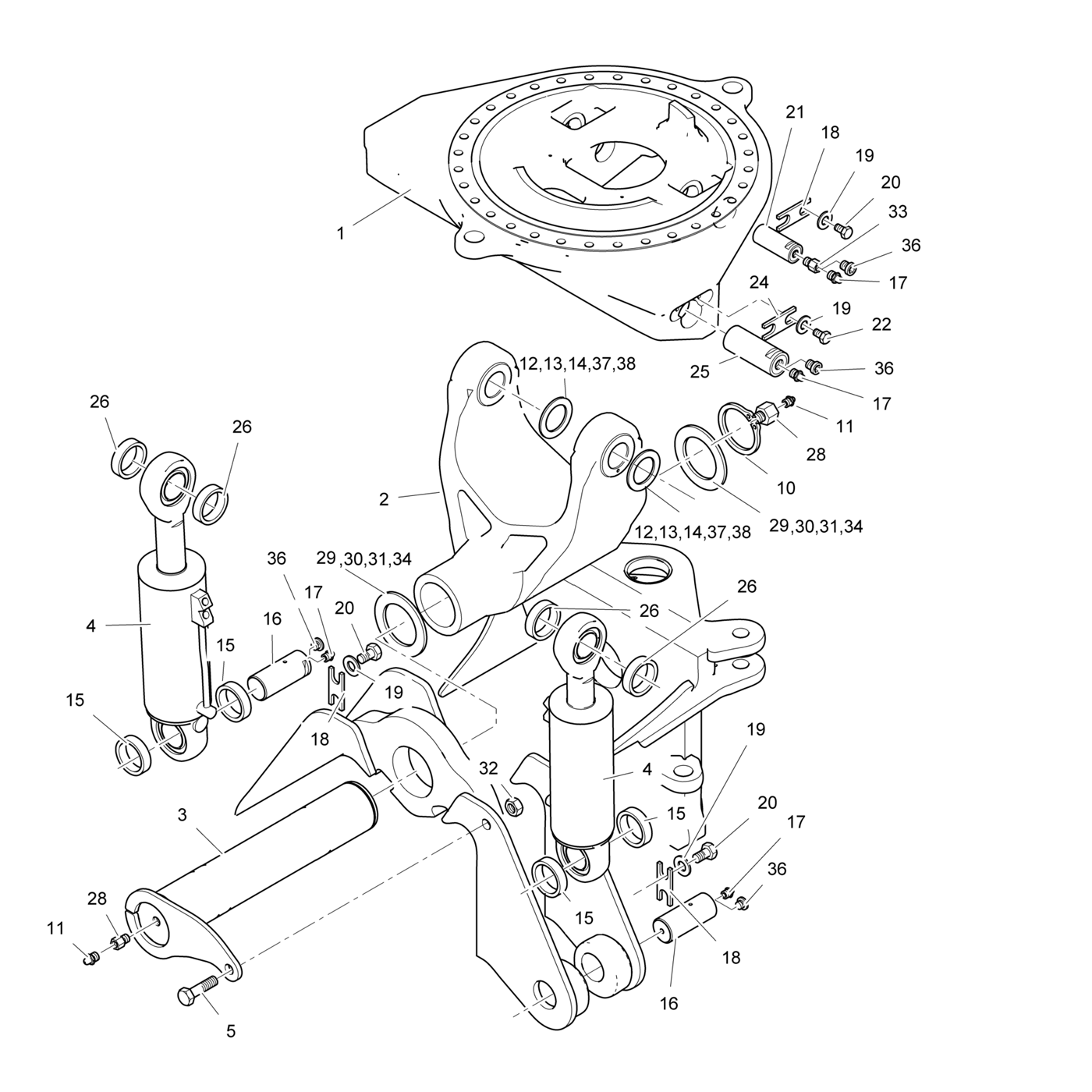

Tilt equipment mechanics

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
-	-	1	Link	-
-	-	1	Cylinder spare parts	801c
1	5035046	1	Tilting plate	-
2	5216045	1	Link	Bushings included;;
3	5048014	1	Pin	-
4	5194349	2	Hydraulic cylinder	-
5	955405	1	Bolt	M6S 24x60 8.8;S;
10	951081	1	Retainer ring	SGA 120 DIN 471;S;
11	4899868	2	Lubricating nipple	R 1/8 tapered;;
12	5216226	1	Shim	70,5/100x3,30;;
13	5216280	1	Shim	70,5/100x3,20;;
14	5216281	1	Shim	70,5/100x3,10;;
15	5001274	4	Spacer	70.5 X 80 L=10;;
16	5066877	2	Pin	-
17	4899861	2	Lubricating nipple	-
17	4899861	2	Lubricating nipple	-
18	4877519	2	Washer	-
18	4877519	2	Washer	-
19	960144	4	Washer	-
19	960144	8	Washer	-
20	955340	4	Screw	M12-1.75x30, P, 8.8;;
20	955341	4	Bolt	M6S 12x35 8.8 FZB;S;
21	5066878	2	Pin	-
22	955340	4	Screw	M12-1.75x30, P, 8.8;;
24	5001273	2	Catch	-
25	5066876	2	Pin	-
26	5024250	4	Spacer	-
28	5018067	2	Coupling	-
29	5056967	1	Shim	120,5/165x3,0;;
30	5057639	1	Shim	120,5/165x3,1;;
31	5057640	1	Shim	120,5/165x3,2;;
32	963096	1	Nut	M6LM Nylon M24;S;
34	5059511	1	Shim	120,5/165x3,3;;
36	4787545	4	Plug	-
36	4787545	2	Plug	-
37	5216282	1	Shim	70,5/100x3,00;;
38	5216283	1	Shim	70,5/100x2,90;;
-	5221477	1	Module	-
