Открытый узел

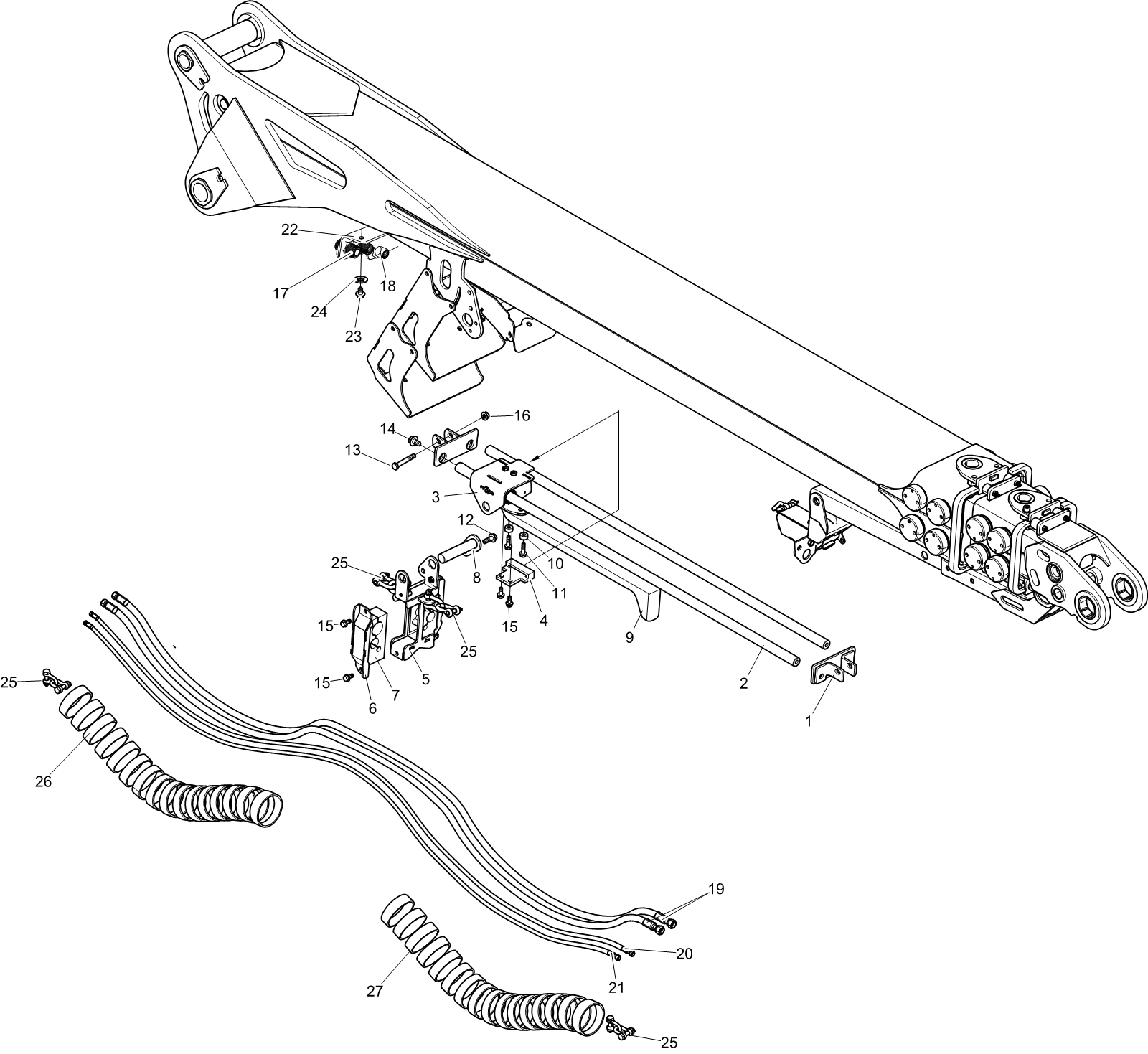

Pipes and hoses DT

Pipes and hoses DT

Pipes and hoses DT

Серийный номер

Бренд

Komatsu / Valmet

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Pipes and hoses DT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
-	-	1	Holder	-
1	5240170	2	Holder	-
2	5240184	2	Shaft	-
3	5240187	1	Holder	-
4	5270497	1	Slide pad	-
5	5258783	1	Holder	-
6	5258787	2	Holder	-
7	5259378	2	Rubber pad	-
8	5234081	1	Pin	-
9	5278694	1	Plate	-
10	5037551	2	Spacer	-
11	9602216	2	Screw	M6SF 8x30 8.8;S;
12	9603417	1	Screw	M6SF 10x30 8.8;S;
13	955326	2	Screw	-
14	9603603	4	Screw	M6SF 12x20 8.8;S;
15	5009661	6	Bolt	M6SF 8x20 8.8 FZB;S;
16	9602259	2	Nut	;S;
17	5074116	2	Coupling	-
18	5074115	2	Coupling	-
19	5261367	2	Hydraulic hose	4 1 4900 1.7/16ORLM 1.7/16ORLM;;
20	5261369	1	Hydraulic hose	2 3/4 4900 1.3/16ORLM 1.3/16ORLM;;
21	5261368	1	Hydraulic hose	2 3/4 4850 1.3/16ORLM 1.3/16ORLM;;
22	5199126	1	Holder	-
23	940148	4	Screw	M6S 10x16 8.8 FZB;;
24	960148	4	Washer	10,5x20,0x2,0 FZB;S;
25	5202267	8	Shackle	-
26	5040421	1	Hose protection	110x1700, black;;
27	9610255	1	Hose protection	110x2500, black;;
-	5240819	1	Module	-
