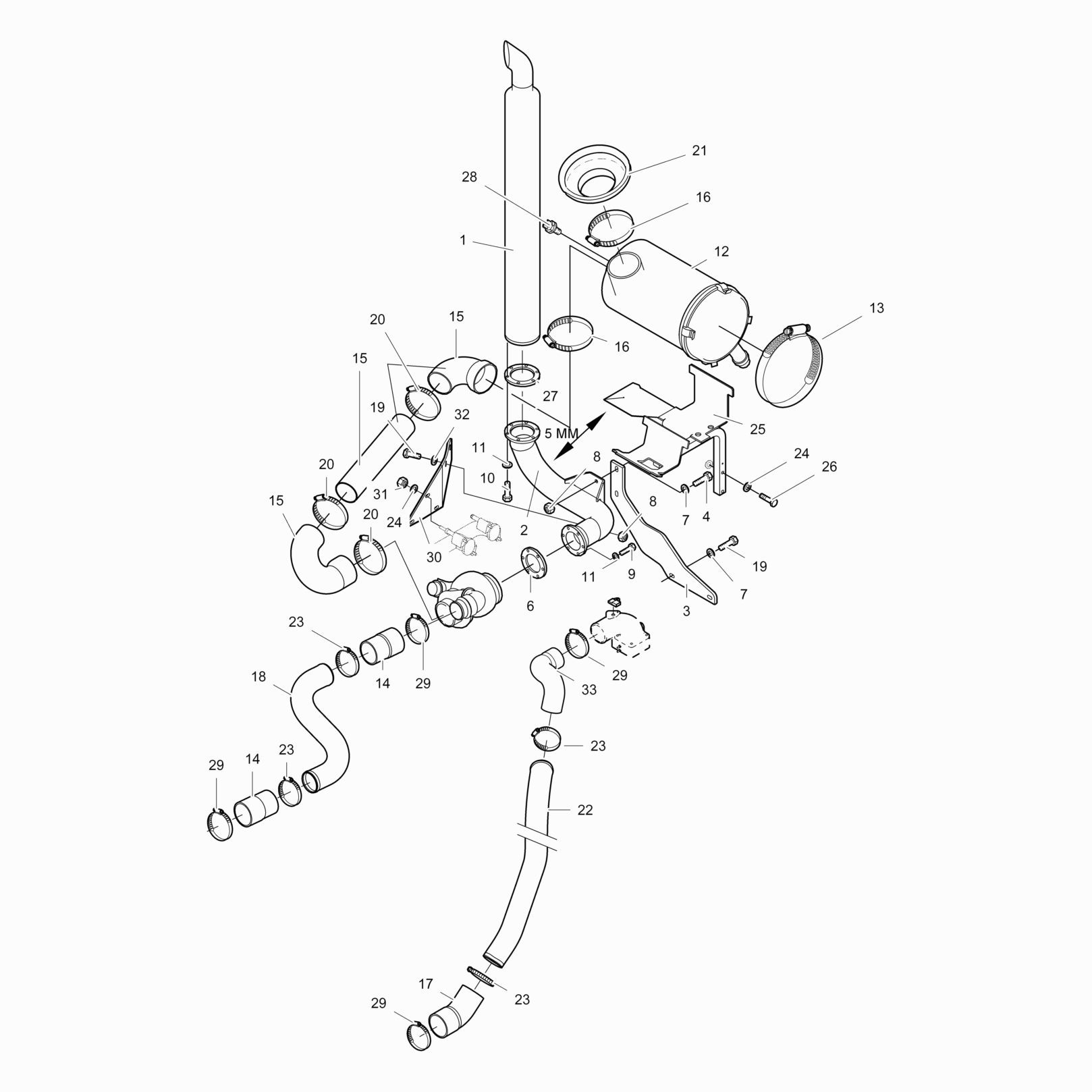

Intake and exhaust system 8900030661-

Серийный номер

Бренд

Komatsu / Valmet

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	5065498	1	Muffler	-
2	5090689	1	Exhaust pipe	-
3	5051605	1	Mounting	-
4	955342	2	Bolt	M6S 12x40 8.8;S;
6	836338985	1	Gasket	-
7	5006301	4	Washer	M12;;
8	963108	2	Nut	M12;S;
9	959222	6	Screw	MC6S 8x25 8.8;S;
10	946730	6	Bolt	M6S 8x25 A2-70;S;
11	5006322	12	Washer	-
12	5036780	1	Air filter	Complete;;
13	5025312	2	Hose clamp	251-282;;
14	5055570	2	Hose	-
15	5054181	1	Intake pipe	-
16	943484	2	Hose clamp	104-138;;
17	5072827	1	Hose	-
18	5075648	1	Pipe	-
19	955340	2	Screw	M12-1.75x30, P, 8.8;;
20	943483	3	Hose clamp	93-110;;
21	5058034	1	Bellows	-
22	5199649	1	Pipe	Intercooler;;
23	5057478	4	Clamp	70-92;;
24	960148	2	Washer	10,5x20,0x2,0 FZB;S;
25	5198766	1	Holder	-
26	955323	2	Bolt	M6S 10x55 8.8;S;
27	5035105	1	Seal	-
28	5079474	1	Sensor	1/8" NPT;;
29	5057477	4	Clamp	-
30	5062136	1	Mounting	-
31	947340	3	Nut	M10;S;
32	955897	2	Washer	-
33	5197646	1	Hose	Intercooler;;
-	5200158	1	Module	-

Intake and exhaust system 8900030661-
