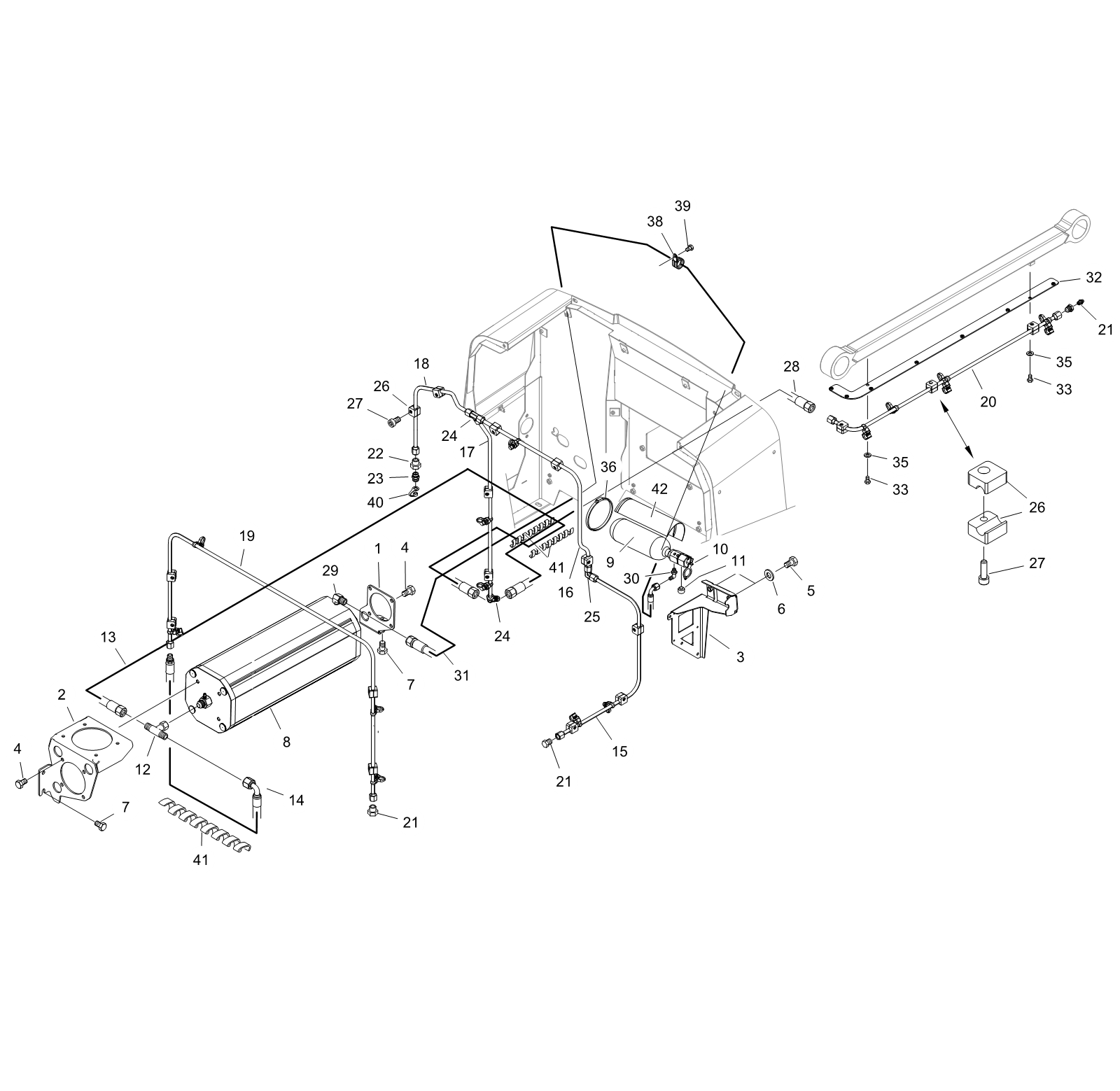

Fire extinguishing piping Comfort Ride

Серийный номер

Бренд

Komatsu / Valmet

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	5210996	1	Mounting	-
2	5210060	1	Mounting	-
3	5215735	1	Mounting	-
4	955337	8	Bolt	M6S 12x20 8.8;S;
5	940148	2	Screw	M6S 10x16 8.8 FZB;;
6	960148	2	Washer	10,5x20,0x2,0 FZB;S;
7	9602208	3	Screw	M6SF 10x25 8.8;S;
8	5212664	1	Container	-
9	5212643	1	Cartridge	-
10	5212728	1	Knob	-
11	5213105	1	Coupling	-
12	64345920	1	Coupling	JIC 1,1/16 - 1,1/16;;
13	5216219	1	Hose	1 1/2 1500 JIC 1 1/16 RLM JIC 3/4 90LM;;
14	5216220	1	Hose	1 1/2 1250 JIC 1 1/16 90LM JIC 3/4 RU;;
15	5216091	1	Pipe	-
16	5216092	1	Pipe	-
17	5216093	1	Pipe	-
18	5216094	1	Pipe	-
19	5216175	1	Pipe	-
20	5225484	1	Pipe	-
21	5062087	1	Plug	-
21	5062087	1	Plug	-
21	5062087	1	Plug	-
22	5201233	1	Coupling	-
23	5201060	1	Nozzle	-
24	5036192	2	Coupling	JIC 3/4-16;;
25	5036191	1	Coupling	JIC 3/4-16;;
26	5036190	20	Clamp	-
26	5036190	7	Clamp	-
27	5040722	10	Screw	MC6S 6x20 8.8;S;
27	5040722	4	Screw	MC6S 6x20 8.8;S;
28	5216222	1	Hose	1 1/2 1300 JIC 3/4 RLM JIC 3/4 RU;;
29	643449062	1	Adapter	-
30	643449062	1	Adapter	-
31	5216223	1	Hose	1 1/4 1400 JIC 7/16 RLM JIC 7/16 90LM;;
32	5225543	1	Mounting	-
33	941793	2	Bolt	MC6S 8x12 12.9;S;
35	5006322	2	Washer	-
36	943483	1	Hose clamp	93-110;;
38	952629	1	Clamp	15,9mm;;
39	955271	1	Screw	M6S 6x16 8.8;;
40	5201064	1	Protective casing	PNo. 55-6155-80. SKYDDSKÅPA;;
41	5067945	3	Hose protection	-
42	5264327	1	Protective casing	-
-	5232584	1	Module	-

Fire extinguishing piping Comfort Ride

Нет текстового описания
