Открытый узел

Inlet and exhaust manifold

Inlet and exhaust manifold

Inlet and exhaust manifold

Серийный номер

Бренд

Komatsu / Valmet

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

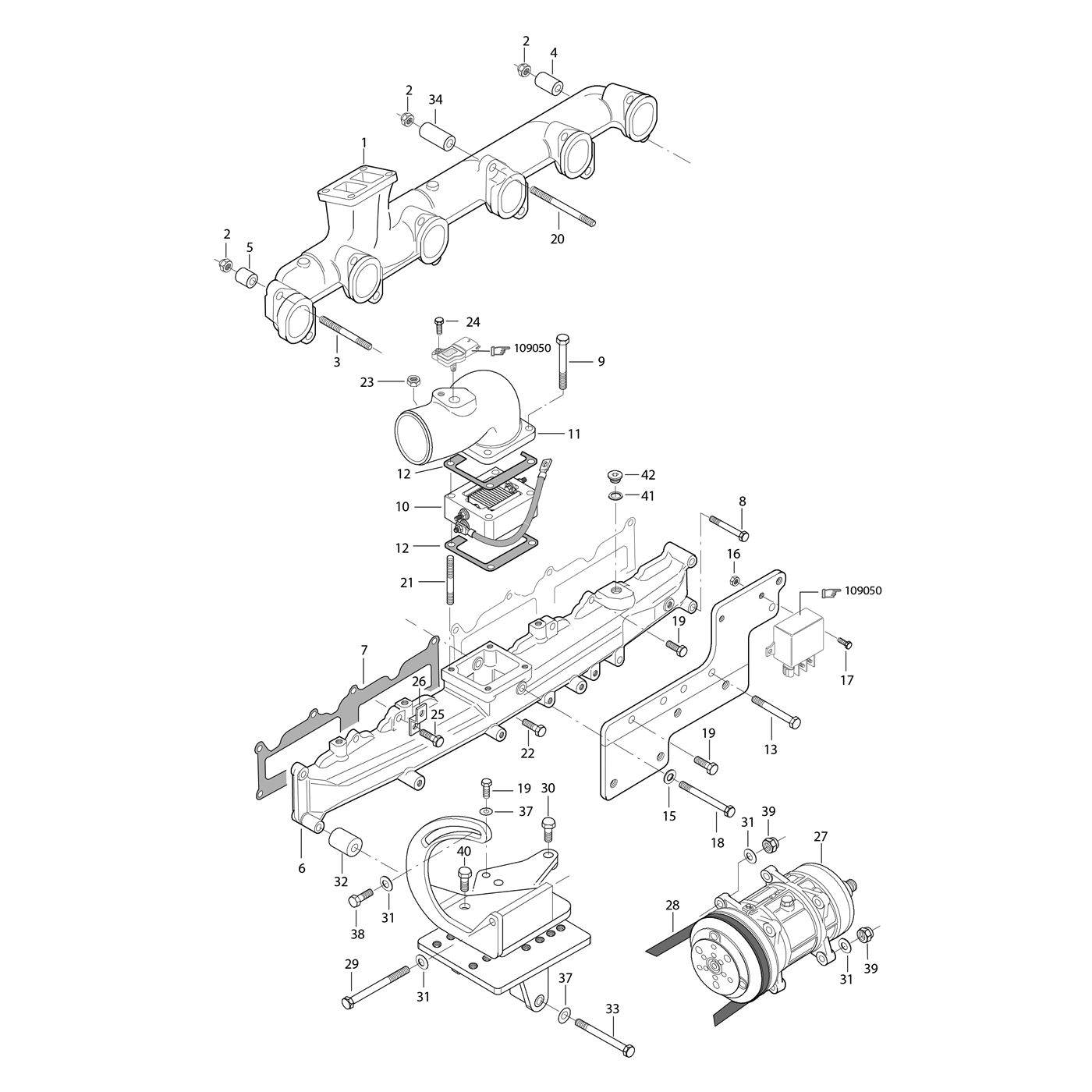

Inlet and exhaust manifold

Spare part structure

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	5207492	1	Manifold	-
2	955783	12	Nut	M6M M10;S;
3	836859188	1	Stud	MPS 10x100 8.8;;
4	836664013	1	Spacer	L=45;;
5	836664012	1	Spacer	L=33;;
6	837070219	1	Intake pipe	-
7	837069009	2	Seal	-
8	955302	1	Bolt	M6S 8x60 8.8;S;
9	955303	2	Bolt	M6S 8x65 8.8;S;
10	837067296	1	Heater	24 V;;
11	5207493	1	Pipe	-
12	837067345	2	Seal	-
13	940129	2	Bolt	M6S 8x90 8.8;S;
15	836015967	1	Gasket	-
16	955892	2	Washer	BRB 6.4x12x1.6;S;
17	942001	2	Bolt	MC6S 6x16 8.8;S;
18	955307	1	Bolt	M6S 8x100 8.8;S;
19	955297	4	Bolt	M6S 8x25 8.8;;
20	836859034	11	Stud	M10x130;;
21	546801490	2	Stud	MPS 8x70 8.8 DIN 939;;
22	940142	6	Screw	M6S 8x30 8.8 FZB;;
23	955782	2	Nut	;S;
24	955271	1	Screw	M6S 6x16 8.8;;
25	940132	1	Screw	M6S 8x35 8.8 FZB;;
26	836747849	1	Support	-
27	5227131	1	Compressor	24V;;
28	5198452	1	V-belt	AVX 13 X 992 LA;;
29	955333	1	Bolt	M6S 10x130 8.8;S;
30	955317	1	Screw	M6S 10x25 8.8 FZB;;
31	960148	5	Washer	10,5x20,0x2,0 FZB;S;
32	836138015	1	Spacer	-
33	529801540	2	Screw	-
34	5211987	10	Sleeve	L=57;;
37	500150842	3	Washer	-
38	955320	1	Bolt	M6S 10x40 8.8;S;
39	963107	2	Nut	;S;
40	955315	3	Screw	M6S 10x20 8.8 FZB;;
41	615881420	1	Seal ring	-
42	640325014	1	Plug	-
-	5224795	1	Module	-
