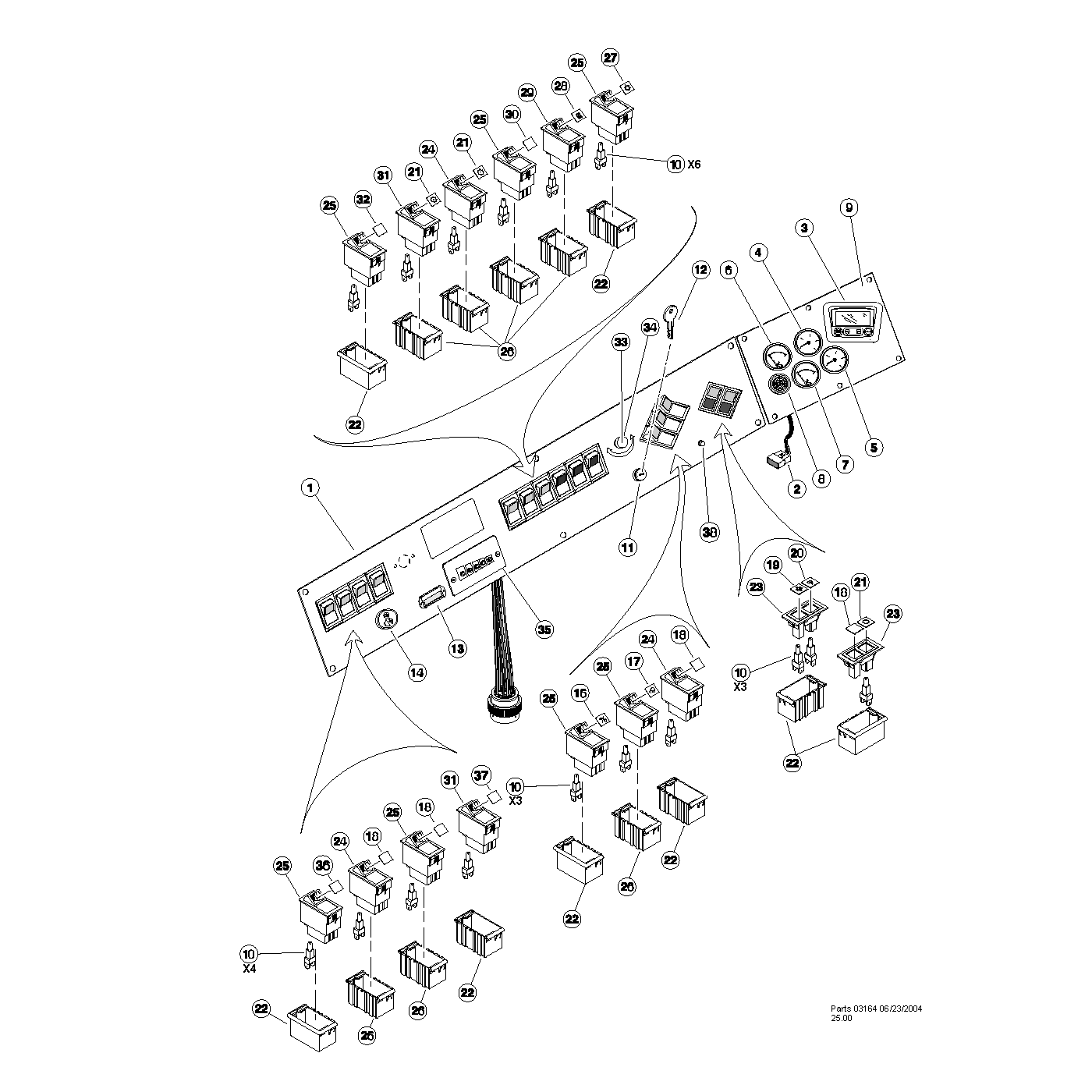

Dash Panel Components

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	26540	1	Panel	dash (switch) 24 V complete;;
2	27044	1	Connector	12 Pin;;
3	26865	1	Display	Powerview;;
4	24828	1	Gauge	engine oil pressure;;
5	23539	1	Gauge	voltmeter;;
6	24831	1	Gauge	Filter pressure;;
7	24830	1	Gauge	hydraulic oil temperature, 425/445;;
8	15027	1	Siren	mini;;
9	26541	1	Panel	dash (gauge) 24V Complete;;
10	23538	16	Light	rocker switch 24V;;
11	15028	1	Switch	ignition;;
12	16936	1	Key	ignition (NG100);;
13	27026	1	Gauge	hourmeter;;
14	27025	1	Alarm	powerview - audible;;
16	18179	1	Lens	Green - fast/slow;;
17	18178	1	Lens	Green - Ex. lights;;
18	24821	4	Lens	Green - blank;;
19	18174	1	Lens	Yellow - Charge Oil;;
20	18173	1	Lens	Red - low oil;;
21	18177	3	Lens	Yellow - Disc Saw;;
22	18288	8	Frame	Rocker Switch Mounting - End;;
23	24837	3	Cluster	warning 24V;;
24	24835	3	Switch	Rocker - dash (momentary) 24 V;;
25	24834	7	Switch	Rocker - Dash (on/off) 24V;;
26	18289	7	Frame	rocker switch mounting - center;;
27	27020	1	Lens	blue- cold;;
28	22904	1	Lens	blue - cab heat;;
29	27019	1	Switch	rocker - (3 pos.) - 24V;;
30	27021	1	Lens	Red;;
31	27022	2	Switch	rocker - (on-(m)off) 24V;;
32	24705	1	Lens	yellow - blank;;
33	27918	2	Resistor	throttle;;
34	27024	1	Knob	throttle;;
35	27126	1	Panel	fuel level;;
36	18290	1	Insert	rocker switch plate;;
37	24704	1	Lens	blue - blank;;
38	27393	1	Light	master disconnect;;
-	ESS-0000215	1	Dash Panel Components	-
-	28175	4	Replacement bulb	Green;;
-	28174	1	Replacement bulb	red;;
-	-	1		-
