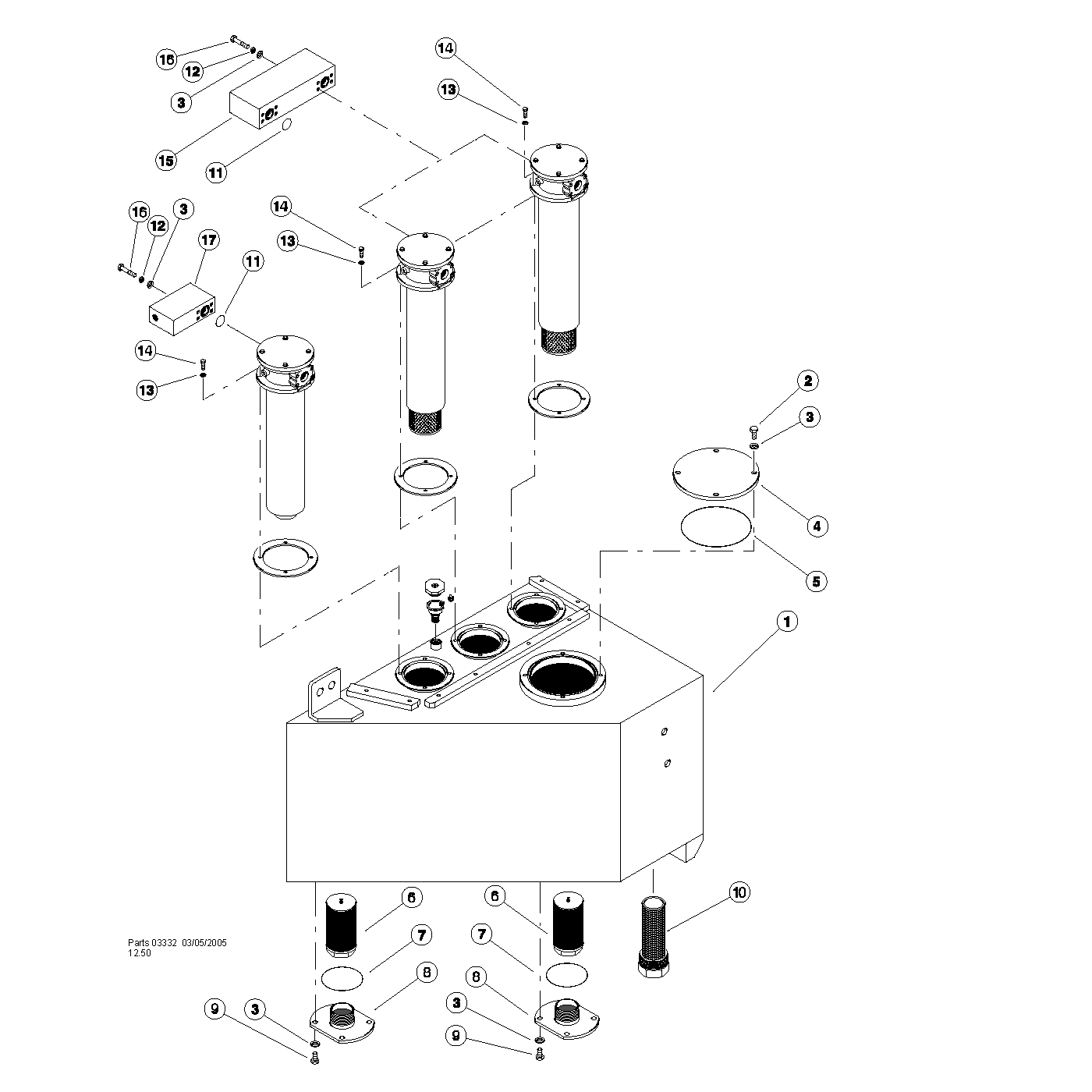

Tank Assembly & Filter Installation

Серийный номер

Бренд

Komatsu / Valmet

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	83552	1	Hydraulic tank	Weldment;;
2	10783	4	Bolt	1/2 x 1;;
3	15534	24	Washer	Flat - SAE .5";;
4	18635	1	Cover	Tank Access;;
5	15600	1	O-ring	8" diameter;;
6	15842	2	Filter	Screen - Implement;;
7	15448	2	O-ring	Hydraulic tank cover - 5.5" OD;;
8	22462	2	Plate	Intermediate Suction Port;;
9	10783	8	Bolt	1/2 x 1;;
10	15326	1	Filter	100 Mesh Suction;;
11	15389	3	O-ring	1-1/2" SF;;
12	10710	12	Washer	lock - 1/2";;
13	15528	12	Washer	3/8";;
14	10402	12	Bolt	3/8" x 1.25";;
15	27005	1	Manifold	case - dual filter;;
16	10837	12	Bolt	1/2" x 6";;
17	27004	1	Manifold	case - 1.5";;
-	ESS-0000484	1	Tank Assembly & Filter Installation	-
-	-	1		-
-	-	1		-

Tank Assembly & Filter Installation

475 QSL
