Открытый узел

Гидравлический клапан в сборе

Гидравлический клапан в сборе

Гидравлический клапан в сборе

Серийный номер

Бренд

Kesla

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Гидравлический клапан в сборе

Нет текстового описания

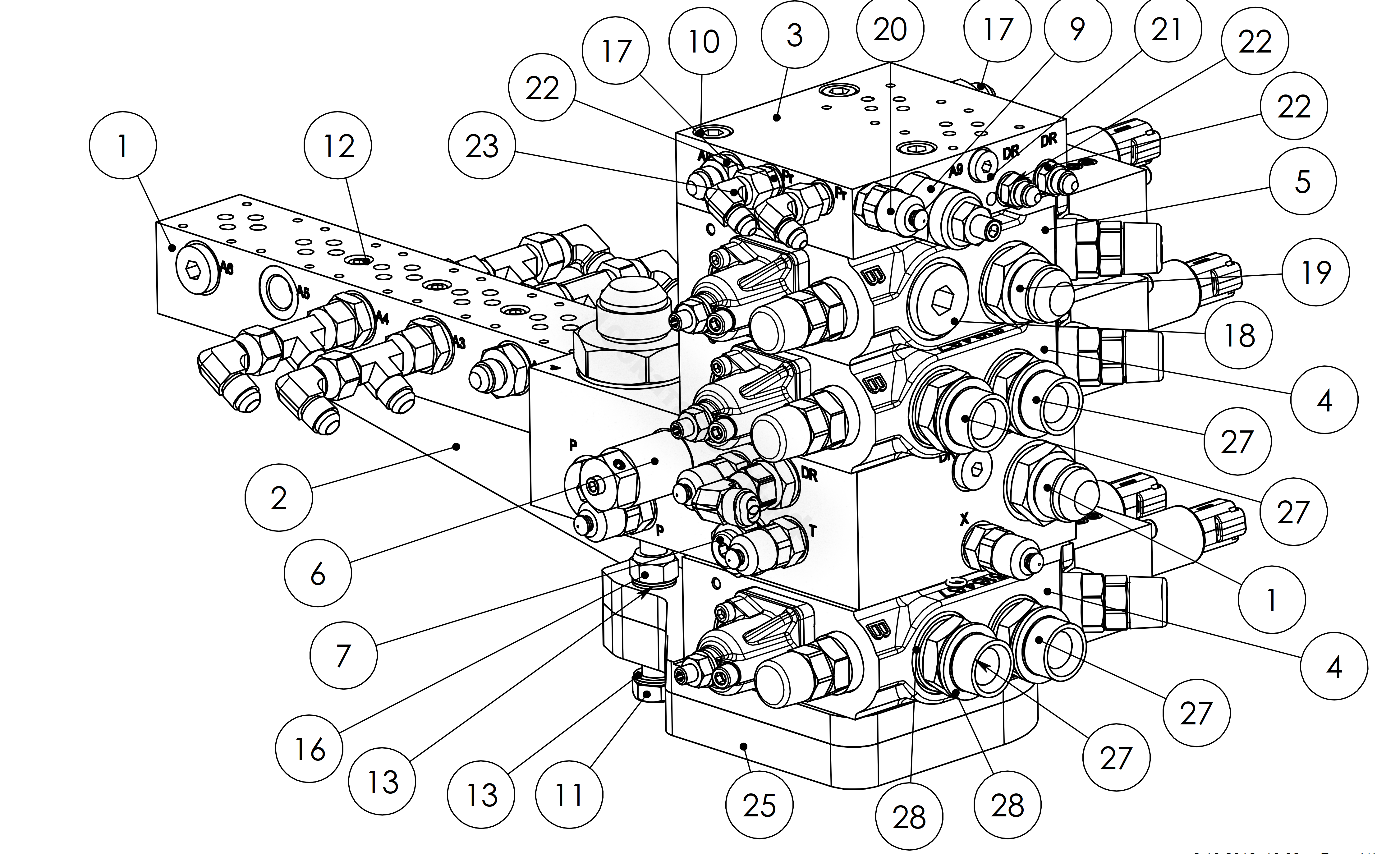

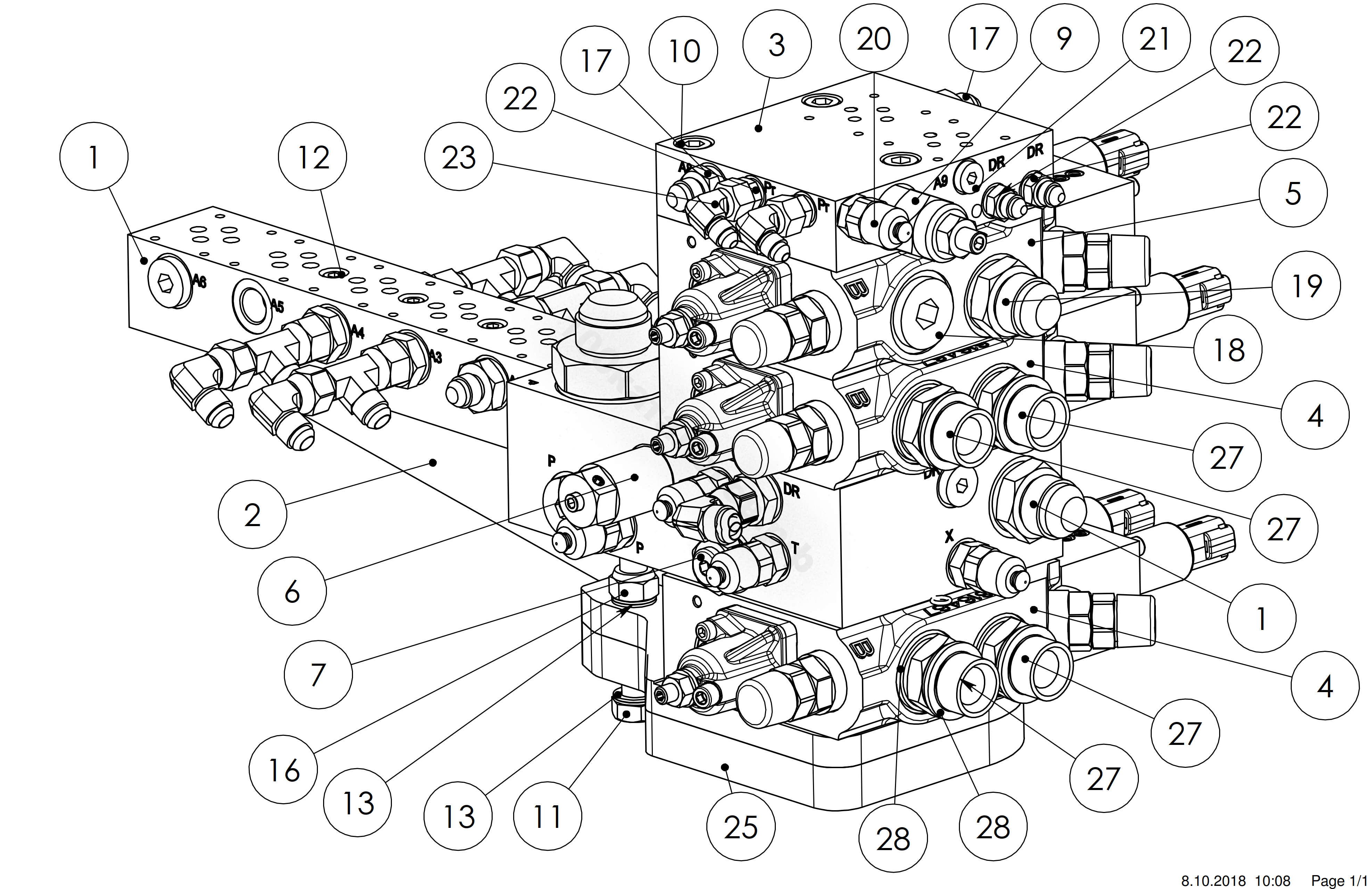

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	21513466	1	Сборка	HYDRAULIC BLOCK ASSY
2	21513469	1	Держатель	VALVE HOLDER
3	21513470	1	Блок	TOP BLOCK
4	3121628	2	Клапан	-
5	3121645	1	Клапан	-
6	3121638	1	Клапан	-
7	3121544	1	Редукционный клапан	-
8	21514296	2	Набор уплотнителей	M4-15
9	3121274	1	Редукционный клапан	-
10	3011082	3	Установочный винт	M10X270 12.9 DIN 912
11	3010465	4	Шестигранный винт	M12X70 10.9 ZN DIN 931
12	3010929	4	Установочный винт	M6X45 12.9 DIN 912
13	3030145	8	Шайба	M12 NORD LOCK
14	3030146	3	Шайба	M10 NORD LOCK
15	3090211	1	Заглушка	-
16	3020005	4	Гайка	M12 ZN DIN 985
17	3090462	3	Соединитель	6010-04-06
18	3090209	1	Заглушка	-
19	3090290	1	Соединитель	6010-12-12
20	3090359	1	Соединитель	EMA3 R 1/8"
21	3090208	2	Заглушка	HF-1/8"
22	3091686	4	Соединитель	6010-02-04
23	3091564	2	Соединитель	1130-04-04
24	3090314	1	Соединитель	1130-06-06
25	21514493	1	Пластина	BASE PLATE
26	3010475	1	Установочный винт	M6X65 12.9 DIN 912
27	3090185	4	Соединитель (Прямой)	04000-12
28	3110130	8	Уплотнитель	R-12 R 3/4"
