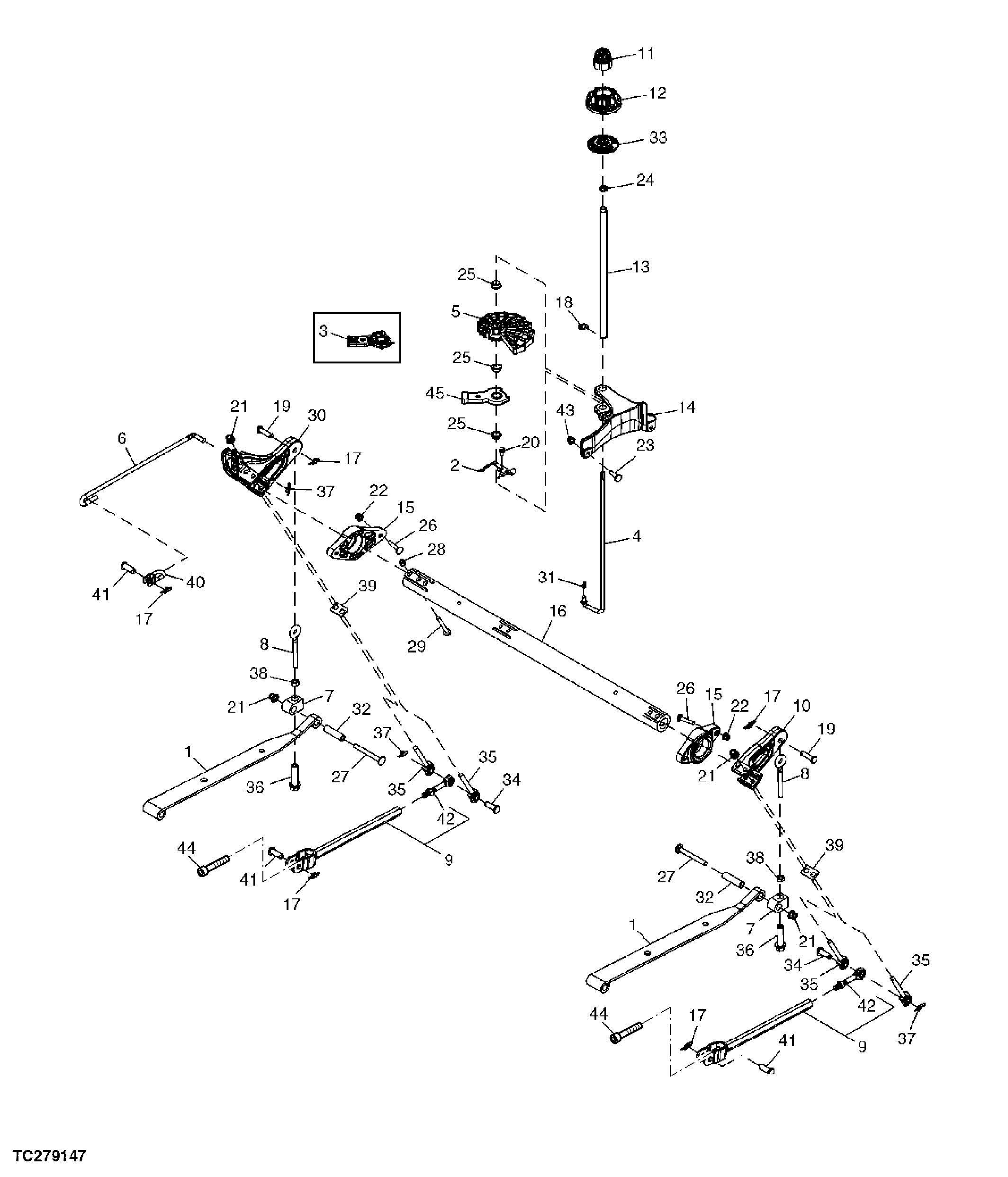

Mower Height Adjustment

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TCU23121	2	Drag Link	-
2	TCU22469	1	Leaf Spring	-
3	TCU22467	1	Bellcrank	ORDER TCU39611
4	TCU22465	1	Linkage	-
5	TCU22464	1	Cam	-
6	TCU22463	1	Linkage	-
7	TCU26156	2	Link	SUB FOR TCU22461
8	TCU26245	2	Eyebolt	(1/2"), REAR DECK LIFT (SUB FOR (2) TCU25132) (ALSO ORDER TCU26156 AND TCU26246)
9	TCA18177	2	Lift Link	NLA; ORDER TCA20098
9	TCA20098	2	Lift Link	-
10	TCU26621	1	Bellcrank	(SUB FOR TCU22454)
11	TCU22174	1	Indicator	-
12	TCU22173	1	Dial Knob	-
13	TCU22172	1	Camshaft	-
14	TCU28185	1	Bracket	(SUB FOR TCU22169)
15	TCA18273	2	Bearing With Housing	-
16	TCU26517	1	Shaft	(SUB FOR TCU24483)
17	TCU17574	5	Spring Locking Pin	-
18	F2863R	1	Snap Ring	-
19	45M7084	2	Pin Fastener	12 X 35 mm
20	19M7774	2	Screw	M6 X 12
21	14M7400	6	Lock Nut	M10
22	14M7396	4	Lock Nut	M8
23	19M7790	2	Screw	M12 X 35
24	TCU23116	1	Nut	-
25	M129627	3	Bushing	-
26	03M7188	4	Bolt	M8 X 40
27	03M7247	2	Bolt	M10 X 90
28	14M7327	1	Lock Nut	M8
29	19M7802	1	Screw	M8 X 65
30	TCA16967	1	Pawl	-
31	TCU33333	1	Pin	SUB FOR TCU14113
32	TCU22459	2	Spacer	-
33	TCU22930	1	Support	-
34	45M7060	2	Pin Fastener	10 X 40 mm
35	TCU24424	4	Eyebolt	-
36	TCU26246	2	Tube Nut	1/2'', (SUB FOR (2) TCU24421)
37	TCU18704	3	Pin	NLA; ORDER TCU33336
37	TCU33336	3	Pin	-
38	14H856	2	Nut	1/2"
39	TCU24551	2	Strap	-
40	TCU22457	1	Link	-
41	45M7094	3	Pin Fastener	12 X 40 mm
42	TCU24482	2	Link	NLA; ORDER TCU28626
43	14M7313	2	Lock Nut	M12
44	TCU25779	2	Screw	SUB FOR 19M9876
45	TCU39611	1	Bellcrank	-
