Открытый узел

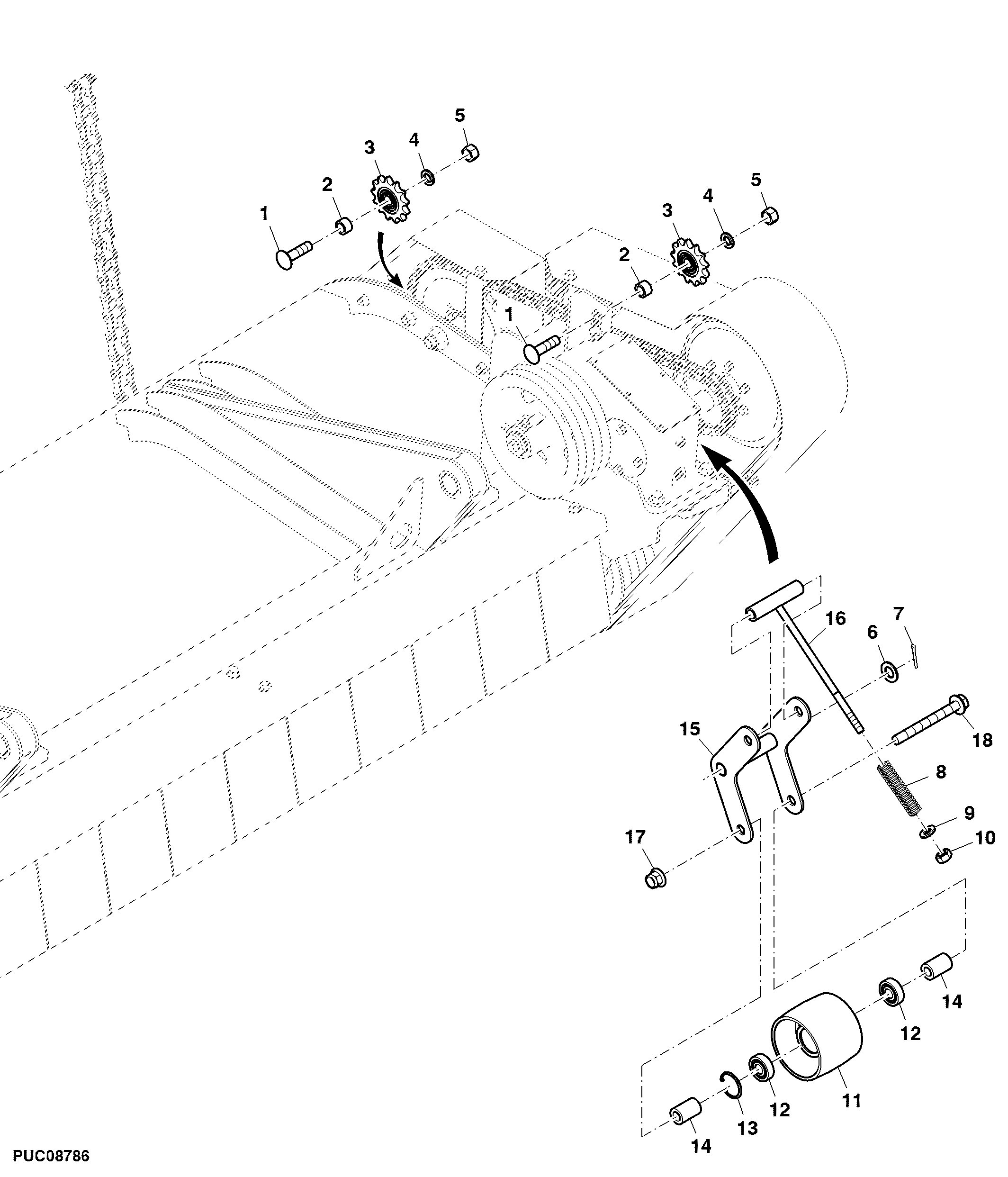

Idler Assembly, Windrower Attachment

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7209	2	Bolt	M16 X 60
2	YC12122	2	Spacer	-
3	AZ27084	2	CHAIN SPROCKET	INCLUDES YC23741 AND AYC18038
3	YC23741	2	Chain Sprocket	Z = 13
3	AYC18038	2	Ball Bearing	-
4	12M7069	2	Lock Washer	16 mm
5	14M7142	2	Nut	M16
6	24M7051	1	Washer	21 X 37 X 3 mm
7	YC20428	1	Cotter Pin	-
8	Z40936	1	COMPRESSION SPRING	-
9	24M7180	1	Washer	13 X 37 X 3 mm
10	14M3246	2	Nut	M12
11	YC17931	1	Idler	-
12	AYC18042	2	Ball Bearing	-
13	YC20297	1	Snap Ring	-
14	YC17622	1	Spacer	-
15	AYC13746	1	Retainer	-
16	AYC13745	1	Drag Link	-
17	14M7551	2	Lock Nut	M16
18	19M7830	2	Screw	M16 X 150

Idler Assembly, Windrower Attachment

Нет текстового описания
