Chain & Shield Assembly, Windrower Attachment

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC12572	1	Chain Link	-
1	AYC12573	1	Chain Link	-
1	AYC22490	1	Link Chain	-
2	AYC22489	1	Link Chain	-
3	AYC13309	1	Link Chain	-
3	AYC12366	1	Chain Link	-
3	AYC12367	1	Chain Link	-
4	YC17879	2	Pin	-
5	11M7012	4	Cotter Pin	3.200 X 16 mm
6	YC27613	1	Blade	-
7	YC27881	1	Pin	-
8	24M7053	2	Washer	17 X 30 X 3 mm
9	YC19285	15	Plate	-
10	YC20428	2	Cotter Pin	-
11	19M7783	8	Screw	M10 X 16
12	14M7298	8	Flange Nut	M8
13	AYC22496	1	Shield	-
14	AYC22797	1	Shield Kit	-
15	19M7866	2	Screw	M8 X 20
16	14M7296	1	Flange Nut	M10
17	YC17880	8	Washer	-
18	YC27629	1	V-Belt	-
19	AYC13606	2	Link Chain	-
20	YC33219	1	Reinforcement	-
21	19M7865	3	Screw	M8 X 16
22	14M7298	3	Flange Nut	M8

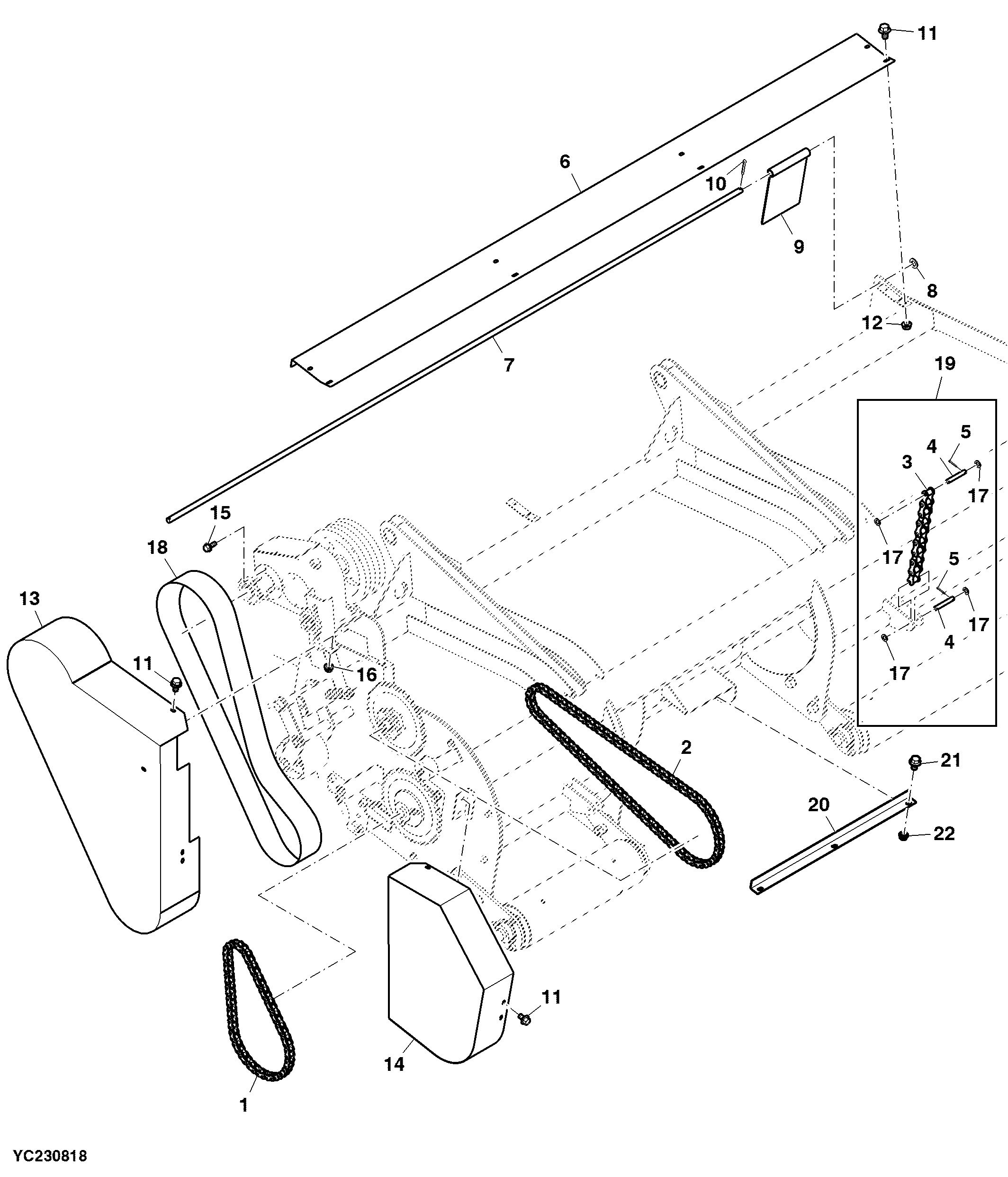

Chain & Shield Assembly, Windrower Attachment
