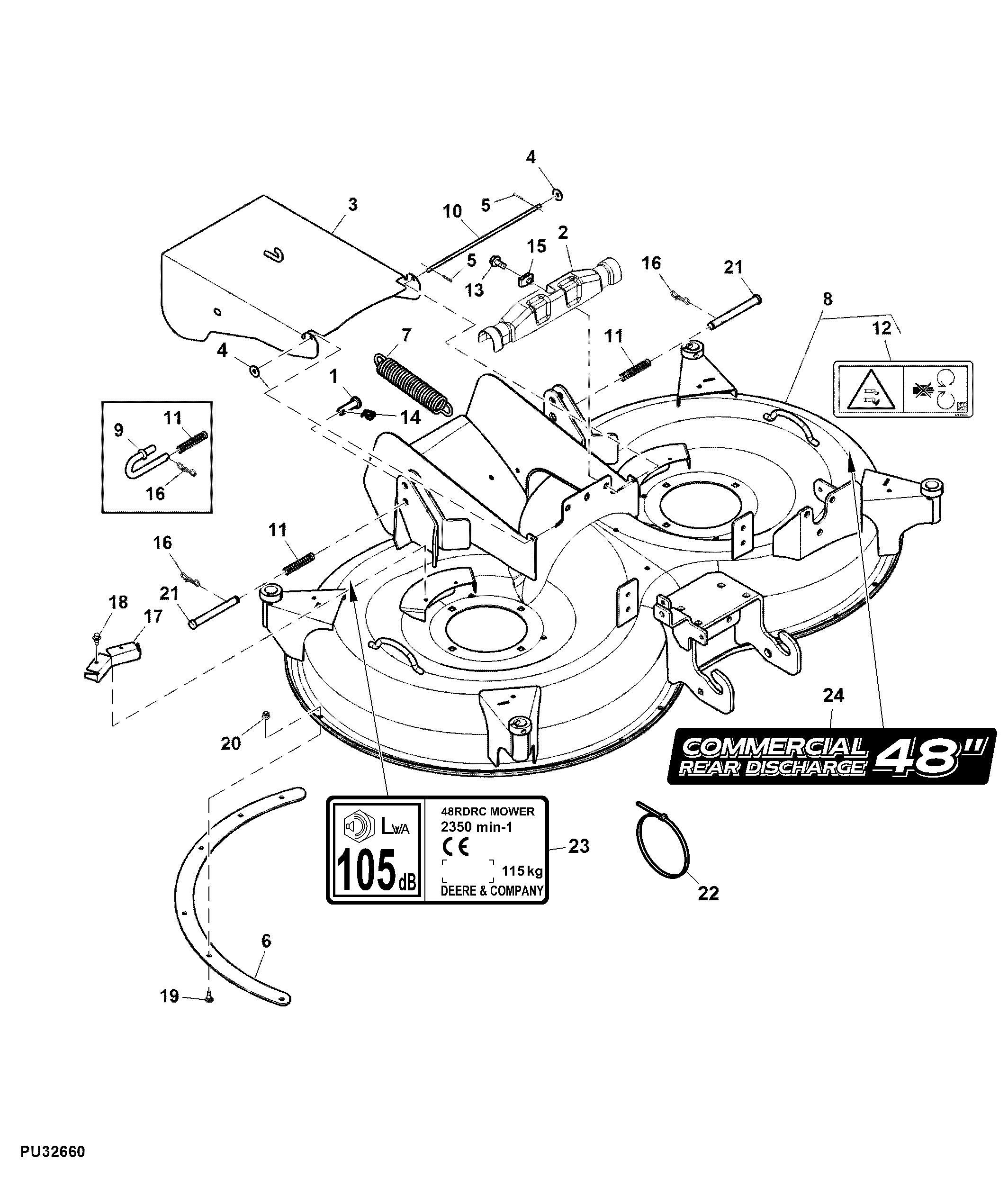

Mower Deck and Discharge Chute, 48 inch

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	45M7094	2	Pin Fastener	12 X 40 mm
2	M171901	1	Cover	Cross Shaft
3	AM147987	1	Chute	SUB FOR AM144360
4	24M7139	2	Washer	6.400 X 18 X 1.600 mm
5	11M7079	2	Cotter Pin	2.500 X 12 mm, SUB FOR APPL J16931
6	M178165	2	Plate	SUB FOR M172543
7	M125185	1	Spring	-
8	AM148285	1	Mower Deck	SUB FOR AM148065 OR AM145632
9	M169566	2	Pin	ORDER 45M7094 AND GX21530
10	UC21006	1	Rod	SUB FOR M169760; Pivot
11	M170072	2	Spring	-
12	M118041	2	Label	Danger, Blade Contact
13	M78508	2	Cap Screw	-
14	GX21530	2	Spring Pin	-
15	M123593	2	Lock Nut	-
16	M144705	2	Spring Locking Pin	-
17	M172454	2	Cover	-
18	37M7458	4	Screw	M6 X 12
19	03M7222	12	Bolt	M6 X 20
20	14M7397	20	Lock Nut	M6
21	M177489	2	Pin Fastener	-
22	R105388	1	Tie Band	-
23	M172514	1	Label	-
24	M170014	1	Label	-

Mower Deck and Discharge Chute, 48 inch
