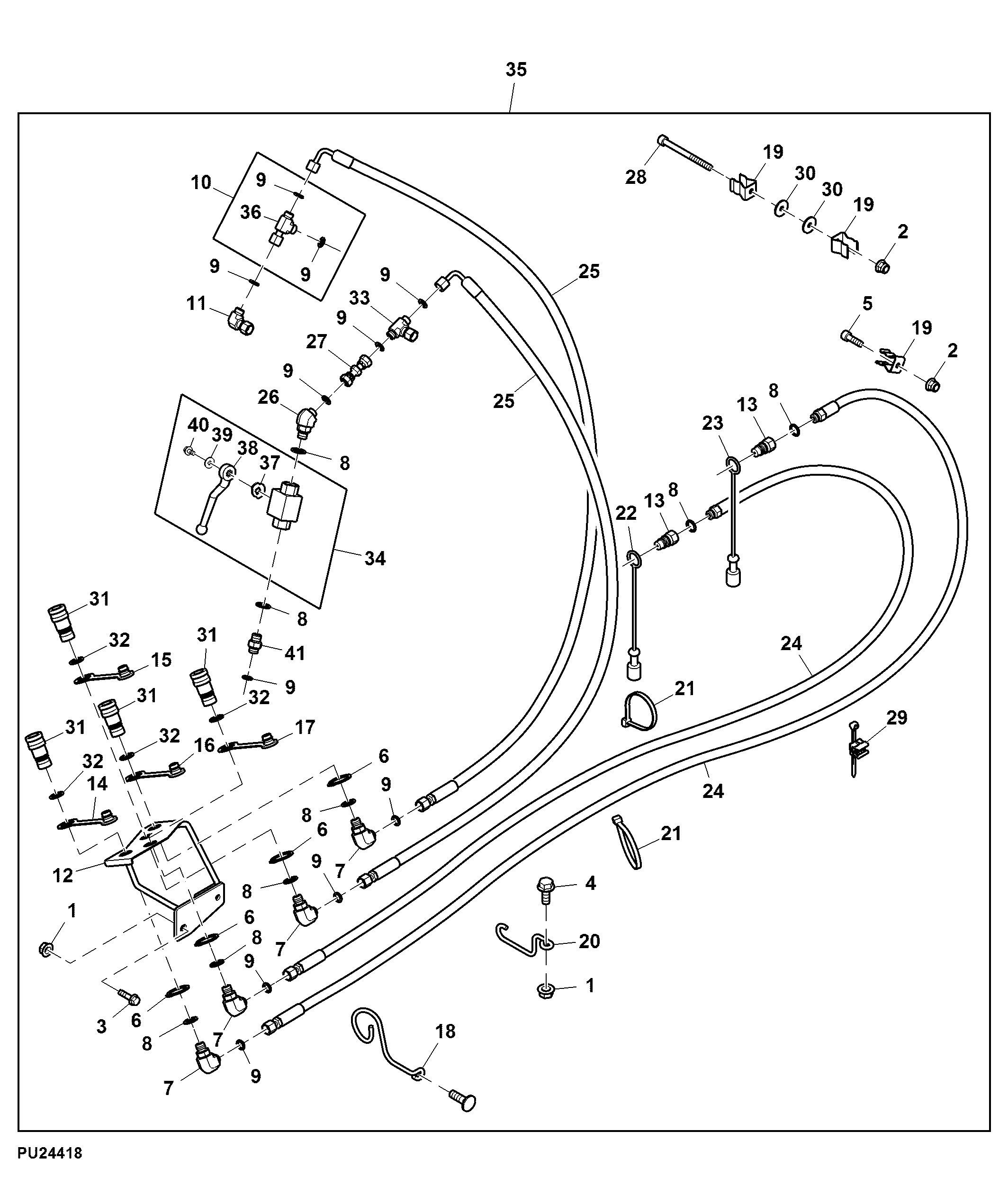

Hose Kit, Front Attachment

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	3	Flange Nut	M8
2	14M7397	3	Lock Nut	M6
3	19M7868	2	Screw	M8 X 30
4	19M7866	1	Screw	M8 X 20
5	19M8736	2	Screw	M6 X 20
6	40M1826	4	Snap Ring	-
7	38H1009	4	Elbow Fitting	-
8	R26448	6	O-Ring	-
9	T77814	11	O-Ring	-
10	61H1029	1	Tee Fitting	-
11	38H1093	1	Elbow Fitting	-
12	AM145720	1	Bracket	Hydraulic Coupler
13	AW32184	2	Hydr. Quick Coupler Plug	-
14	M85099	1	Plug	Black Male Dust
15	M132031	1	Plug	Yellow Male Dust
16	M132032	1	Plug	Silver Male Dust
17	M132034	1	Plug	Green Male Dust
18	M145430	1	Guide	-
19	M170545	4	Clip	-
20	M172797	1	Hose Support	-
21	R44302	2	Tie Band	-
22	M173690	1	Cap	Red Female Dust
23	M173691	1	Cap	Blue Female Dust
24	AM146251	2	Hydraulic Hose	Rear to Front
25	AM146252	2	Hydraulic Hose	Mid to Front
26	38H1545	1	Elbow Fitting	-
27	M174091	1	Fitting	-
28	19M9489	1	Screw	M6 X 70
29	AH225364	1	Clip	-
30	24M7309	2	Washer	6.600 X 22 X 2 mm
31	AM102487	4	Hydr. Quick Coupler Socket	-
32	32246	4	O-Ring	-
33	38H1036	1	Tee Fitting	-
34	AFH202370	1	Valve	Shut-Off
35	BM25264	1	Hose Kit	-
36	38H1029	1	Tee Fitting	-
37	N282811	1	Lock Plate	-
38	N282809	1	Handle	-
39	N282807	1	Washer	-
40	N282808	1	Cap Screw	-
41	38H1168	1	Adapter Fitting	-
