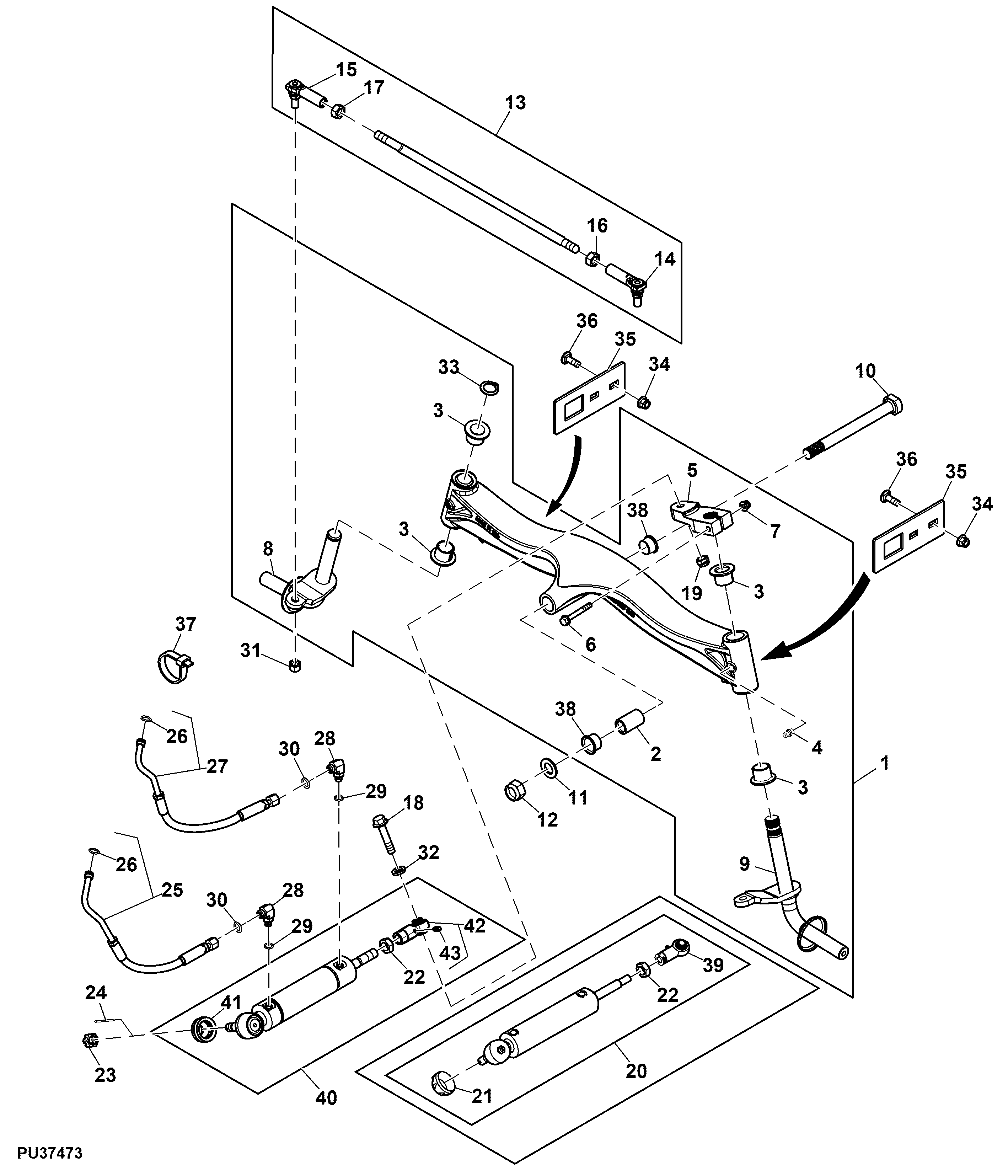

Front Axle Components and Hydraulic Cylinder

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AUC15664	1	Front Axle	-
1	AM145484	1	Front Axle	ORDER AUC15664, SUB FOR AM142409
2	M172476	1	Bushing	Axle Pivot
2	M143438	2	Bushing	Axle Pivot
3	M128009	4	Bushing	-
4	JD7844	3	Lubrication Fitting	-
5	M164816	1	Arm	-
6	19M7802	1	Screw	M8 X 65
7	14M7327	1	Lock Nut	M8
8	AM144629	1	Spindle Kit	LH
9	AM144630	1	Spindle Kit	RH
10	M164018	1	Bolt	-
11	24M7051	1	Washer	21 X 37 X 3 mm
12	14M7410	1	Lock Nut	M20
13	AM142415	1	Tie Rod Assembly	-
14	AM140529	1	Tie Rod End	RH
15	AM140530	1	Tie Rod End	LH
16	14M7345	1	Nut	M14
17	M155926	1	Nut	-
18	19M7815	1	Screw	M12 X 60
19	M85540	1	Lock Nut	-
20	AM142689	1	Hydraulic Cylinder	ORDER AM147181; Steering
21	M138876	1	Boot	USE WITH AM142689, Hydraulic Cylinder
22	14H866	2	Nut	5/8"
23	14H862	1	Nut	9/16"
24	11M7017	1	Cotter Pin	3.200 X 32 mm
25	AM142905	1	Hydraulic Hose	Right Turn
26	P51212	2	O-Ring	-
27	AM145028	1	Hydraulic Hose	Left Turn
28	38H1003	2	Elbow Fitting	-
29	R28782	2	O-Ring	-
30	T77814	2	O-Ring	-
31	14M7367	2	Lock Nut	M12
32	24M7240	1	Washer	13 X 25 X 3 mm
33	W23122	1	Snap Ring	-
34	14M7465	4	Lock Nut	M10
35	M169089	2	Plate	-
36	03M7375	4	Bolt	M10 X 30
37	R44302	2	Tie Band	-
38	UC22705	2	Bushing	SUB FOR LVU11901
39	AM144581	1	Link End	ORDER AM147545
40	AM147181	1	Hydraulic Cylinder	Steering
41	AM146727	1	Boot	USE WITH AM147181
42	AM147545	1	Link End	-
43	58M5573	1	Lubrication Fitting	-

Front Axle Components and Hydraulic Cylinder

Нет текстового описания
